THINKCAR T-Key 101

Məhsulun təfərrüatı

Bu paketdə nə satılır?

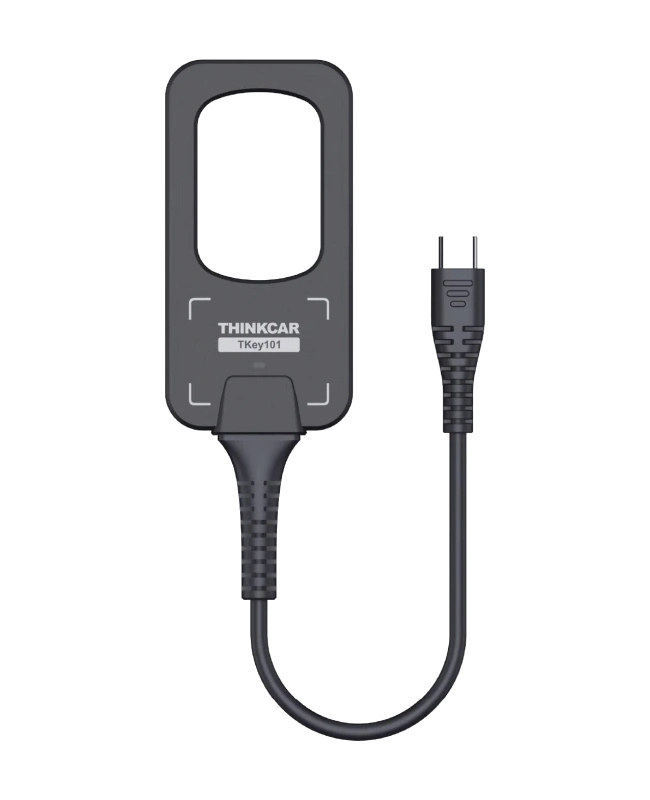

Satılan məhsul T-Key proqramlaşdırma moduludur. Müəssisənin bu paketə dair təsdiqinə görə altı ədəd ağıllı açar dəsti daxil deyil. İstehsalçının fərqli bazarlardakı təqdimatlarında düymələr və çiplər eyni şəkildə göstərilə bilər; bu şəkillər başqa satış paketlərini təsvir edə bilər. Buradakı məhsul təsviri buna görə yalnız proqramlaşdırıcı ilə məhdudlaşır.

Boş düymə, uyğun transponder, mexaniki açar ucu, diaqnostik planşet və digər zəruri modullar müştərinin mövcud avadanlığına görə ayrıca seçilir. Paket müqayisə edilərkən yalnız model adına və ya əsas şəklin oxşarlığına baxılmır. Başqa bir satıcının dəst qiyməti, tək proqramlaşdırıcının məzmun baxımından eyni ekvivalenti deyil.

Məhsulun təfərrüatı

Niyə uyğun bir Thinkcar əsas cihazı tələb olunur?

Modulun funksiyaları uyğun əsas cihazdakı KEY PROGRAMMER menyusu vasitəsilə idarə olunur. Proqramlaşdırıcını USB girişinə taxmaq təkbaşına proqram təminatı uyğunluğunu sübut etmir. Əsas cihazın modelinin, proqram təminatının və zəruri menyunun dəstəklənməsi lazımdır.

İstehsalçının regional uyğunluq siyahılarında müəyyən Platinum və peşəkar Thinktool modelləri var; bu siyahı bütün Thinkcar cihazlarını əhatə edən ümumi bir söz deyil. Başqa bazarda fərqli adla satılan planşetin yalnız xarici görünüşünə görə eyni olduğu güman edilmir. Emalatxanada olan planşetin tam modeli və proqram təminatı menyusu yoxlanılır.

Beləliklə, istifadə olunacaq modul alınarkən onunla əlaqə quracaq əsas cihazın ayrıca tələb oluna biləcəyi nəzərdən qaçmır.

Məhsulun təfərrüatı

USB əlaqəsinin gündəlik iş rejimi

İstehsalçı USB Type-A və ya Type-C əlaqəsi vasitəsilə uyğun əsas cihazla istifadəni təsvir edir. USB vasitəsilə məlumat mübadiləsi qurulması, hər hansı bir kompüterdəki hər hansı bir açar proqram təminatı ilə işləyəcəyi mənasına gəlmir. Proqramlaşdırma zamanı kabel və yuva mexaniki gərginlikdən qorunur; əməliyyat davam edərkən əlaqə çıxarılmır.

İstifadə olunan adapterin yalnız fiziki forması deyil, müvafiq əsas cihazın əlaqə tələbi də uyğun olmalıdır. Masa üzərində proqramlaşdırıcının sabit dayanması və əməliyyat aparılacaq açarın düzgün yerə qoyulması vacibdir. Məhsul simsiz bir OBD interfeysi deyil; avtomobil tərəfindəki tanıtma əməliyyatını təkbaşına təmin edən bir yuva kimi qiymətləndirilmir.

Məhsulun təfərrüatı

Düymə istehsalı ilə avtomobilə tanıtma arasındakı fərq

Boş düyməni uyğun avtomobil ailəsi üçün hazırlamaq, o düymənin avtomobil tərəfindən dərhal qəbul ediləcəyi mənasına gəlmir. Hazırlama mərhələsi düymənin dəstəklənən profilini yaradır. Avtomobilə tanıtma isə avtomobilin immobilayzer və mərkəzi kilid sisteminin tələb etdiyi ayrıca əməliyyatdır.

Tanıtma üçün istifadə olunacaq əsas cihaz, avtomobil proqram təminatı, təhlükəsizlik girişi və mövcud açarın vəziyyəti ayrıca uyğun olmalıdır. Məhsul təsvirindəki açar proqramlaşdırma ifadəsi bu iki mərhələni tək bir zəmanətli əməliyyat kimi birləşdirmir. Açarın fiziki ucu da ayrıca mexaniki işdir.

Elektron olaraq hazırlanmış düymə, ucu kəsilmədən müvafiq mexaniki kilidi açmağa hazır sayılmır.

Məhsulun təfərrüatı

TK, TE və TN ailələrində hazırlama üsulu

İstifadə təlimatı TK ailəsində kabellə hazırlama, TE və TN ailələrində isə dəstəklənən simsiz hazırlama rejimlərini ayırır. Kabellə və simsiz açar hazırlama, proqramlaşdırıcının planşetə USB əlaqəsindən fərqli bir mövzudur. Təlimatın batareyanın taxılı və ya çıxarılmış olması ilə bağlı şərtləri müvafiq açar ailəsinə görə izlənilir.

Bir düymədə istifadə olunan üsul başqa bir düyməyə avtomatik tətbiq olunmur. Xarici qabığın və ya düymə sayının oxşarlığı elektron uyğunluq sübutu deyil. Düzgün boş düymə və profil seçimi edildikdən sonra ekrandakı istiqamətləndirmə izlənilir. Tanınmayan açar üzərində fərqli ailələr sırayla sınanaraq uyğunluq təxmin edilmir.

Məhsulun təfərrüatı

Transponder tanıma əməliyyatı hansı suala cavab verir?

Çip tanıma, dəstəklənən açarın elektron kimlik növünü müəyyənləşdirməyə kömək edir. Düymələrin işləməsi, transponderin düzgün növdə və ya avtomobilə tanıtılmış olduğunu göstərməyə bilər; bu iki funksiya ayrı qiymətləndirilir. Tanıma nəticəsi sonrakı iş üçün istifadə olunacaq boş çip və üsul seçimində faydalı olur.

Ancaq cihazın müəyyən bir çipi oxuması, eyni çipi hər şəraitdə surətini çıxara biləcəyi və ya avtomobilə qeyd edə biləcəyi mənasına gəlmir. Kilidli, dəstəklənməyən və ya fərqli texnologiya istifadə edən açarda menyu məhdudiyyətləri nəzərə alınır. Açarın hansı avtomobil və iş əmrinə aid olduğu qorunur; iş masasında birdən çox müştərinin hissələri bir-birinə qarışdırılmır.

Məhsulun təfərrüatı

Dəstəklənən çip istehsalı funksiyasının məhdudiyyətləri

İstehsalçı çip istehsalı funksiyası təklif edir; bu əməliyyat uyğun boş çipin dəstəklənən hədəf tipi üçün hazırlanmasıdır. Hər boş transponder eyni tapşırığa uyğun deyil və hər avtomobil ailəsi eyni çipi istifadə etmir. Proqramlaşdırıcının yanında istifadə olunacaq sarf materialı ayrıca seçilir; bu satışda super çip daxil olduğu deyilmir.

Hazırlanmış çipin avtomobil tərəfindən qəbul edilməsi yenə avtomobil tanıtma prosesinə bağlıdır. Bir menyuda bir tipin görünməsi, bütün model illərindəki bütün təhlükəsizlik sistemlərinin dəstəkləndiyini göstərmir. Əməliyyatdan əvvəl istənilən hədəf tipi və istifadə olunan boş çip uyğunlaşdırılır.

Uğurlu istehsal mesajı, mexaniki açarın kəsilməsi və ya avtomobil üzərindəki işin tamamlandığı mənasına gəlmir.

Məhsulun təfərrüatı

Pultun tezliyi və təmas bobini siqnalının yoxlanılması

Düymə tezliyinin aşkarlanması, dəstəklənən düymənin düyməsinə basıldıqda ötürmə edib-etmədiyini və göstərilən tezliyi yoxlamağa kömək edir. Bu nəticə, avtomobilin qəbuledicisinin sağlam olduğunu və ya düymənin avtomobilə tanıtıldığını təkbaşına sübut etmir. Kontakt bobini siqnalının yoxlanılması da immobilayzer araşdırmasında müəyyən bir siqnalın mövcudluğuna dair köməkçi bir addımdır.

Bir siqnalın aşkarlanması bütün immobilayzer zəncirinin sağlam olduğu mənasına gəlmir. Ölçmə nəticəsi avtomobil tərəfindəki təchizat, əlaqə və diaqnostik məlumatlarla müqayisə edilir. Bu funksiyalar laboratoriya tipli spektr analizatoru və ya hərtərəfli elektrik ölçmə cihazının bütün imkanları ilə eyniləşdirilmir.

Məhsulun təfərrüatı

Servis ssenarisi: uyğun boş düyməni hazırlama

Müştərinin səlahiyyəti və avtomobil məlumatları doğrulandıqdan sonra tələb olunan düymə tipi müəyyənləşdirilir. Texnik düzgün ailədəki boş düyməni və uyğun əsas cihaz menyusunu seçir. Kabellə və ya simsiz hazırlama üsulu təlimatdakı ailə ayrımına görə tətbiq olunur. Hazırlama tamamlandıqda nəticə və istifadə olunan profil qeyd olunur; sonrakı avtomobil tanıtma əməliyyatına ayrıca keçilir.

Avtomobildə mövcud açarın olub-olmadığı və tanıtma zamanı qorunacaq açarların vəziyyəti işin əvvəlində müəyyənləşdirilir. Masada tamamlanan hazırlama, müştəriyə işləyən avtomobil açarı təslim edilmiş sayılmır. Son yoxlamada dəstəklənən elektron funksiyalar və mexaniki açar ucu ayrıca doğrulanır.

Məhsulun təfərrüatı

Servis ssenarisi: düyməsinə avtomobil reaksiya vermir

Qapı kilidlərinin reaksiya verməməsi təkbaşına düymənin nasaz olduğunu göstərmir. Texnik düymənin fiziki vəziyyətini və uyğun batareyasını yoxlayır; sonra dəstəklənən tezlik aşkarlama funksiyası ilə ötürmə davranışını incələyir. Siqnal görünürsə avtomobil qəbuledicisi, tanıtma vəziyyəti və ya avtomobil tərəfindəki digər şərtlər araşdırılır.

Siqnal yoxdursa da tək ölçümlə bütün dövrə haqqında dəqiq hökm verilmir; düzgün yerləşdirmə və ölçmə şərtləri təkrar yoxlanılır. Bu əməliyyat, təsadüfi yeni düymə almadan əvvəl sualı daraldır. Tezliyin görünməsi immobilayzer çipinin işlədiyi və ya mühərrikin işləyəcəyi mənasına gəlmədiyi üçün transponder tərəfi ayrıca nəzərdən keçirilir.

Məhsulun təfərrüatı

Servis ssenarisi: açarın çip növünü müəyyənləşdirmə

Xarici qabığı dəyişmiş və ya üzərində elektron növ məlumatı olmayan bir açarda düzgün boş çip seçmək çətin ola bilər. Dəstəklənən tanıma funksiyası, açarın elektron növünü incələməyə kömək edir. Texnik nəticəni avtomobil məlumatı və tətbiq olunacaq əməliyyatla müqayisə edir; yalnız xarici görünüşə baxaraq sarf seçmir.

Tanınan tip ilə istifadə olunacaq boş çip uyğun gəlmirsə əməliyyat çətinləşdirilmir. Mövcud işləyən açarın vəziyyəti qorunur, təsdiqlənməmiş dəyişiklik edilmir. Açarın oxunması surətini çıxarmaq zəmanəti yaratmadığı üçün müştəriyə işin əhatə dairəsi buna görə izah olunur. Bu üsul xüsusilə hazırlama ilə avtomobilə tanıtmanın ayrı aparıldığı servis axınında yanlış sarf istifadəsini azaltmağa kömək edir.

Məhsulun təfərrüatı

Servis ssenarisi: kontakt ətrafındakı siqnal araşdırması

Avtomobil açarı tanımadıqda açarın çipi, kontakt ətrafındakı aşkarlama sahəsi və avtomobil elektronika fərqli nasazlıq nöqtələri ola bilər. Dəstəklənən bobin siqnalının yoxlanılması bu araşdırmanın yalnız bir hissəsidir. Texnik avtomobil proseduruna uyğun şəraitdə ölçüm aparır; siqnal nəticəsi ilə diaqnostik cihazın göstərdiyi immobilayzer vəziyyətini müqayisə edir.

Siqnalın tapılması açarın düzgün kodlandığını sübut etmir. Siqnalın tapılmaması da təkbaşına idarəetmə blokunun dəyişdirilməsi lazım olduğu mənasına gəlmir. Təchizat, əlaqə və avtomobil şərtləri ayrıca yoxlanılır. Bu iş axını təhlükəsizlik sistemini keçməyə deyil, səlahiyyətli servis çərçivəsində problemin hansı mərhələdə yarandığını anlamağa yönəlib.

Məhsulun təfərrüatı

Ağıllı açarın dəyişdirilməsi əlavə açar surətinin çıxarılması deyil

İstehsalçının təlimatında dəstəklənən ağıllı açarın dəyişdirmə funksiyası, yeni açarın köhnə açarın yerini alması şəklində izah olunur. Köhnə açarın işləməyə davam edəcəyi güman edilmir; bu funksiya iki işləyən surət əldə etmə vədi deyil.

Mövcud açarın qorunması istənirsə, ediləcək əməliyyatın həqiqətən əlavə açar olub-olmadığı və ya dəyişdirmə olduğu əvvəlcədən müəyyənləşdirilir. Təlimatdakı MQB və VW 48 kimi əhatə olunmayan hallar nəzərdən qaçmır. Bu məhdudiyyətlər bir avtomobilə açar əlavə etmək üçün alternativ təhlükəsizlik üsulları sınamağa əsas ola bilməz.

İş yalnız avtomobil sahibinin səlahiyyəti ilə, müvafiq cihaz və avtomobil prosedur çərçivəsində aparılır.

Məhsulun təfərrüatı

Açar işində səlahiyyət və əməliyyat qeydi

Açar servisinin başlanğıcı avtomobil və əməliyyat səlahiyyətinin doğrulanmasıdır. Avtomobil məlumatı, müştərinin tələbi, təslim alınan açarlar və ediləcək iş qeyd olunur. İstifadə olunan çip və ya düymə tipi ilə edilən hazırlama və tanıtma mərhələləri bir-birindən ayrılır. İşləyən mövcud açarın əməliyyata təsiri və dəyişdirmə nəticəsində etibarsız ola biləcək açarlar müştəriyə izah olunur.

Qeydlərin məqsədi yalnız əməliyyatın bitdiyini göstərmək deyil; sonradan yaranan şikayətdə hansı hissənin və hansı üsulun istifadə olunduğunu anlaşıqlı etməkdir. Təhlükəsizlik məlumatları lazımsız yerə paylaşılmır. Bu məhsul səlahiyyətsiz giriş, avtomobil təhlükəsizliyini aşma və ya icazəsiz açar yaratma üçün xidmət kimi təqdim olunmur.

Məhsulun təfərrüatı

T-Key ilə PROG 2 arasındakı tapşırıq fərqi

T-Key, dəstəklənən düymə və çip hazırlama və tanıma işlərinə fokuslanır. PROG 2 isə öz uyğun əsas cihazı ilə dəstəklənən IMMO, ECU, MCU və EEPROM əməliyyatlarında istifadə olunan fərqli bir moduludur. Bir modulun adı digərinin bütün funksiyalarını əhatə etmir.

Emalatxananın gördüyü iş boş düymə hazırlamaqsa T-Key tərəfindəki dəstək nəzərdən keçirilir; yaddaş və ya immobilayzer komponenti üzərində məlumat oxuma/yazma tələb olunursa PROG tərəfindəki tam əməliyyat və adapter əhatəsi qiymətləndirilir. İki məhsulun birlikdə istifadə olunduğu bir iş axını olması, ikisinin də bu paketə daxil olduğu mənasına gəlmir.

Avadanlıq seçimi əvvəlcə tələb olunan tapşırığı müəyyənləşdirərək edilir.

Məhsulun təfərrüatı

Əsas cihazın modelini və proqram təminatını birlikdə yoxlayın

İstehsalçı ABŞ səhifəsində Platinum S20, S12, S10 Pro, S10 TVCI, S10 və S8 ailəsindən müəyyən cihazları uyğun olaraq siyahılayır. Regional model adları başqa bazardakı Thinktool adları ilə öz-özünə uyğunlaşdırılmır. Əlinizdəki cihazda müvafiq modulun olması, yenilənmiş proqram təminatının quraşdırılması və əlaqənin dəstəklənməsi birlikdə yoxlanılır.

Reader sinifində bir diaqnostik cihazın eyni marka olması modul dəstəyinin sübutu deyil. Satın alma büdcəsi hazırlanarkən yalnız proqramlaşdırıcı deyil, lazım gələrsə uyğun əsas cihaz və sarf materialı da nəzərə alınır. Beləliklə, elektron olaraq düzgün modul alınsa belə onu işlədəcək əskik avadanlıq səbəbindən istifadənin başlamaması önlənir.

Məhsulun təfərrüatı

Hazırlama sonrası hansı yoxlamalar aparılır?

Proqramlaşdırıcıdakı əməliyyat uğur mesajı yalnız o mərhələnin nəticəsidir. Açar avtomobildə istifadə olunacaqsa, tələb olunan tanıtma, mexaniki ucu və dəstəklənən düymə funksiyaları tamamlanır. Kilidləmə, açma və işə salma kimi yoxlamalar avtomobil proseduru ilə aparılır; mövcud açarların vəziyyəti də müştərinin tələbinə görə yoxlanılır.

Bir düymənin reaksiya verməsi bütün açar işinin tamamlandığını göstərmir. İş sonunda istifadə olunan boş düymə və çip məlumatı servis qeydinə əlavə olunur. Təslim edilən açarların sayı ilə geri verilən köhnə açarlar açıqca göstərilir. Cihazın təqdimatında keçən bir funksiya, avtomobil üzərində həqiqətən tətbiq olunmayıbsa, hesabatda edilmiş kimi göstərilmir.

Məhsulun təfərrüatı

Proqramlaşdırıcını və iş masasını qoruma

Kiçik elektron açar hissələri asanlıqla qarışa bildiyindən iş sahəsi hər avtomobil üçün ayrıca təşkil olunur. Proqramlaşdırıcı bobini, USB kabeli və əlaqə nöqtələri fiziki zərər baxımından yoxlanılır. Maye, metal qırıntıları və ya açar kəsimindən gələn hissəciklər elektron avadanlıqdan uzaq tutulur.

Mexaniki kəsmə işi ilə elektron hazırlama sahəsinin ayrılması iş rejmini asanlaşdırır. Əməliyyat zamanı istifadə olunan planşetin təchizatı və əlaqəsi qorunur; proqram təminatı işləyərkən kabel çəkilmir. Bir əlaqə problemi yaşandıqda eyni açar üzərində fərqli əməliyyatlar təsadüfən sınanmır.

Əvvəlcə düzgün əsas cihaz, düzgün menyu, düzgün sarf və sağlam əlaqə şərtləri təkrar yoxlanılır.
