STFT ve LTFT nedir, yakıt düzeltmesi nasıl okunur?

Karar rehberi

STFT ve LTFT hangi bilgiyi gösterir?

STFT kısa dönem, LTFT uzun dönem yakıt düzeltmesidir. Kontrol ünitesi oksijen sensörü geri bildirimi ve kendi çalışma modeliyle hedeflenen yanma dengesini korumaya çalışırken temel yakıt hesabını bu düzeltmelerle değiştirir. Tarama cihazı, kontrol ünitesinin yaptığı bu düzeltmeyi yüzde biçiminde gösterebilir.

Bosch diagnostik kılavuzu yakıt düzeltmesini, temel yakıt kalibrasyonuna yapılan düzeltici ayarlamalar olarak tanımlar. Kısa dönem düzeltme anlık ve dinamik tepkiyi; uzun dönem düzeltme ise zaman içinde oluşan daha yavaş uyarlamayı temsil eder. Bu nedenle iki satır aynı anda izlenir, fakat aynı hızda hareket etmeleri beklenmez.

Ekrandaki değer doğrudan silindire giren yakıt miktarı değildir. Kontrol ünitesinin kendi hesabına ne yönde ve ne ölçüde müdahale ettiğini bildirir. Enjektör komut süresi, hava kütlesi, emme basıncı, motor devri, yük ve oksijen sensörü verisi farklı büyüklüklerdir; yakıt düzeltmesinin yerine geçmez.

Bir değer okumak, neden bulmakla aynı şey değildir. Ölçülmeyen hava, yakıt besleme sorunu, sensör sapması, egzoz kaçağı veya buhar tahliye sistemi gibi farklı durumlar benzer düzeltme yönü oluşturabilir. Önce hangi koşulda oluştuğu kaydedilir, ardından ilgili sistem üreticinin test sırasıyla sınanır.

• STFT: hızlı geri bildirim
• LTFT: öğrenilmiş uyarlama
• Temel yakıt hesabına düzeltme
• Tek başına parça teşhisi değildir

Karar rehberi

Kısa dönem ve uzun dönem düzeltme neden birlikte izlenir?

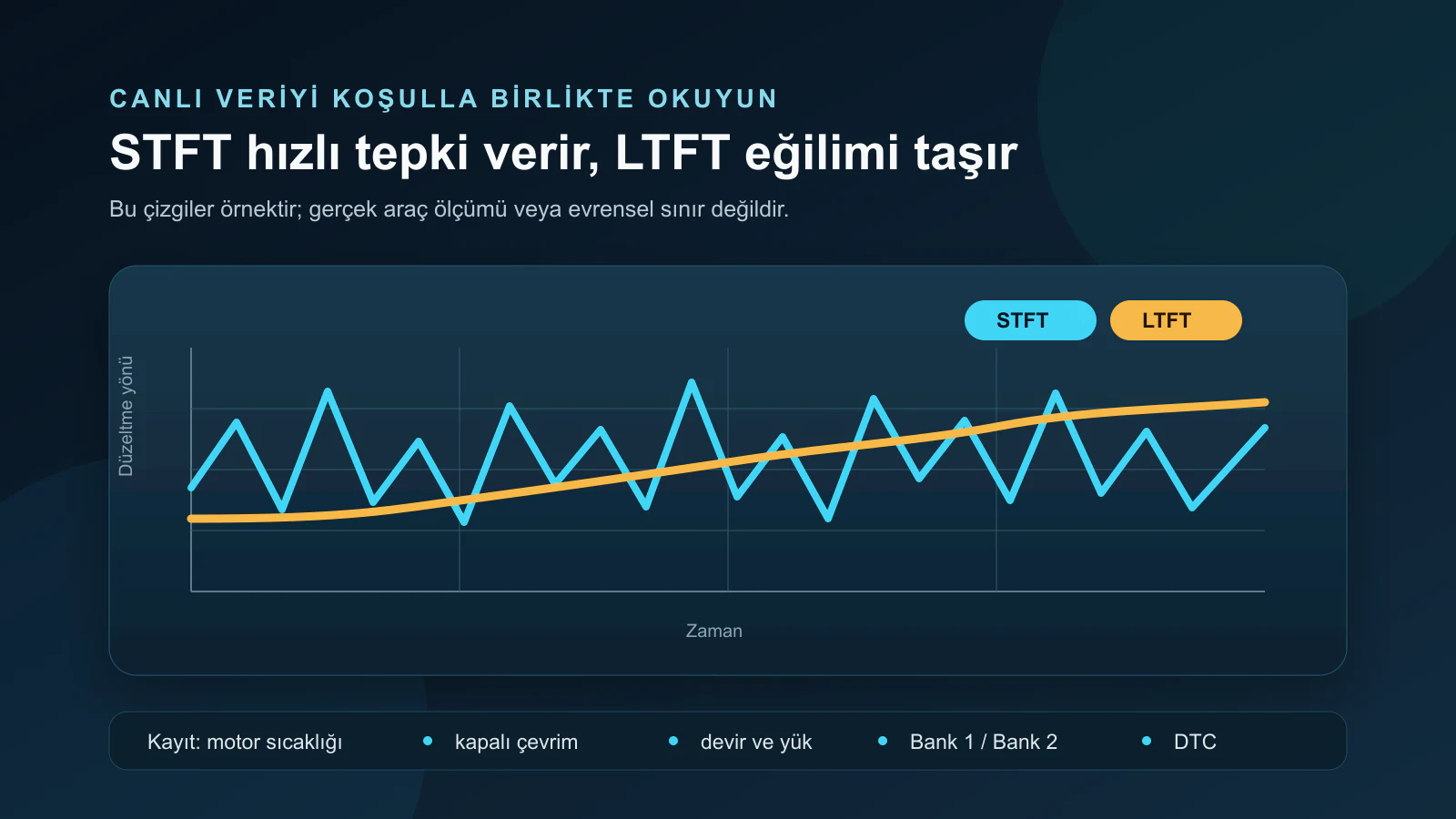

STFT çalışma koşulu değiştiğinde daha hızlı hareket eder. LTFT ise kontrol ünitesinin zaman içinde öğrendiği eğilimi taşır. Yalnız anlık satıra bakmak geçici bir tepkiyi kalıcı sorun sanmaya; yalnız uzun dönem satıra bakmak da o anda gerçekleşen değişimi kaçırmaya yol açabilir.

Gaz kelebeği konumu, motor yükü ve devir değişirken kısa dönem düzeltmede hareket görmek doğaldır. Değerin tek bir ekran görüntüsünü almak yerine aynı çalışma noktasında kısa bir kayıt yapılır. Dalgalanmanın düzeni, oksijen sensörü geri bildirimi ve motorun kapalı çevrimde olup olmadığı aynı zaman çizelgesinde incelenir.

Uzun dönem düzeltme, birikmiş uyarlamayı gösterdiği için onarım öncesi kayıt açısından değerlidir. Ancak yakın zamanda akü bağlantısı kesilmiş, öğrenme değerleri sıfırlanmış veya kontrol ünitesi işlemi yapılmışsa önceki eğilim silinmiş olabilir. Servis geçmişi bilinmeden düşük LTFT değeri sistemin uzun süredir sorunsuz olduğunun kanıtı sayılmaz.

İki düzeltmeyi toplamak bazı teşhis akışlarında genel yönü görmeye yardımcı olabilir; fakat sonucu bütün araçlara uyan tek bir geçme-kalma sınırına çevirmek doğru değildir. Kontrol stratejisi, yakıt türü, motor düzeni ve üretici eşikleri değişebilir. Resmî servis verisi varsa karar sınırı oradan alınır.

Karar rehberi

Pozitif ve negatif yakıt düzeltmesi ne demektir?

Pozitif değer, kontrol ünitesinin temel hesaba yakıt ekleme yönünde; negatif değer ise yakıt azaltma yönünde düzeltme yaptığını gösterir. Bu işaretler “fakir” veya “zengin” kelimeleriyle hızlıca etiketlenebilir, ancak hangi parçanın buna yol açtığını tek başına belirlemez.

Pozitif yön görüldüğünde ölçülmeyen hava kaçağı tek ihtimal değildir. Yakıt basıncı veya debisi, hava ölçüm bilgisi, egzoz hattındaki kaçak, oksijen sensörü geri bildirimi ve yakıt buharı kontrolü aynı değerlendirme içinde yer alabilir. Rölantide belirginleşip devir yükseldiğinde azalan bir eğilim ile bütün yüklerde süren eğilim aynı test sırasını gerektirmez.

Negatif yön görüldüğünde de yalnız enjektör suçlanmaz. Yüksek yakıt basıncı, sızdıran enjektör, hava ölçüm sapması, yakıt buharı tahliye valfi veya farklı bir kontrol koşulu araştırılabilir. Egzoz kokusu ya da tüketim şikâyeti tek başına neden kanıtı değildir; basınç, sızdırmazlık ve sensör sinyali ölçülür.

İnternette sık geçen sabit “normal yüzde” aralıkları bütün araçlar için bağlayıcı değildir. Değerin yönü, kararlılığı, hangi bankada görüldüğü, rölanti ve yükte nasıl değiştiği, DTC ve üretici nominal verisi birlikte kullanılır. Cihazın yuvarlama biçimi ve örnekleme hızı da küçük oynamaları etkileyebilir.

Karar rehberi

Bank 1 ve Bank 2 satırları nasıl ayrılır?

Bank, motorun silindir gruplarından birini ifade eder. Tek sıralı motorlarda çoğunlukla tek bank görülür; iki silindir sıralı motorlarda Bank 1 ve Bank 2 ayrı düzeltme gösterebilir. Bank 1’in hangi fiziksel taraf olduğu tahmin edilmez, motorun silindir numaralandırması kontrol edilir.

Bank 1, bir numaralı silindirin bulunduğu gruptur. Aracın önünden bakınca sağ ya da sol taraf olarak ezbere adlandırmak hatalıdır; motorun yerleşimi ve üreticinin silindir sırası belirleyicidir. Servis dokümanı veya güvenilir parça yerleşim bilgisi görülmeden sensör ve bank eşleştirmesi yapılmaz.

İki bankanın benzer yönde değişmesi ortak hava ölçümü, ortak yakıt beslemesi veya çalışma koşuluyla ilişkili bir ihtimali düşündürebilir. Yalnız bir bankadaki sapma ise o bankaya ait emme, enjektör, egzoz veya sensör devresini önceliklendirebilir. Bunlar teşhis hipotezidir; parça değişimi için ölçüm gerekir.

Tarama cihazında B1S1 gibi bir sensör adı görülmesi, yakıt düzeltmesi satırıyla aynı şey değildir. B1S1 genellikle ilgili bankadaki katalizör öncesi oksijen sensörünü ifade eder. Sensör sinyali, yakıt düzeltmesi ve kapalı çevrim durumu ayrı parametreler olarak kaydedilir.

Karar rehberi

Kapalı çevrim ve motor sıcaklığı neden önemlidir?

Yakıt düzeltmesini yorumlamadan önce kontrol ünitesinin kapalı çevrim geri bildirimini kullanıp kullanmadığı görülmelidir. Soğuk ilk çalıştırma, yüksek yük, yakıt kesme veya bazı arıza stratejilerinde kontrol biçimi değişebilir. Aynı yüzdeyi farklı çalışma modlarında karşılaştırmak yanıltıcıdır.

EPA teknik kaynakları, kapalı çevrim kontrolünde oksijen sensörü bilgisinin hava-yakıt oranını hedef çevresinde tutmak için kullanıldığını açıklar. Açık çevrimde ise kontrol ünitesi belirli harita ve koşullara dayanabilir. Cihaz menüsünde Fuel System Status, CL veya Closed Loop gibi bir satır aranır; çeviri cihaz yazılımına göre değişebilir.

Motor soğutma suyu sıcaklığı, hava sıcaklığı ve çalıştırmadan geçen süre kayda eklenir. Termostat sorunu ya da sıcaklık sensörü sapması motorun beklenen çalışma durumuna geçmesini etkileyebilir. Gösterge panelindeki sıcaklık ibresi hassas ölçüm yerine kullanılmaz; canlı veri ve gerektiğinde fiziksel ölçüm karşılaştırılır.

Testten önce mevcut ve bekleyen arıza kodları ile donmuş kare kaydedilir. Kodları silmek veya öğrenme değerlerini sıfırlamak, teşhis bağlamını değiştirebilir. İlk ölçüm tamamlanmadan sıfırlama yapılmaz; aksi halde arızanın hangi koşulda ve ne kadar süredir düzeltme oluşturduğu bilgisi kaybolabilir.

• Kapalı çevrim durumunu görün
• Motor sıcaklığını kaydedin
• Kodları silmeden önce veri alın
• Aynı çalışma koşulunu tekrarlayın

Karar rehberi

Rölanti ve yükseltilmiş devir karşılaştırması nasıl yapılır?

Karşılaştırma, motor güvenli çalışma sıcaklığına ulaştıktan ve kapalı çevrim doğrulandıktan sonra yapılır. Önce rölantide STFT, LTFT, devir, yük, hava ölçümü ve oksijen sensörü verisi kaydedilir. Ardından üretici prosedürü izin veriyorsa araç sabit ve güvenli biçimde yükseltilmiş devirde tekrar kaydedilir.

İlk kayıt en az iki tekrarlanabilir çalışma noktası sağlar. Parametre listesi gereksiz büyütülmez; çok sayıda PID bazı cihazlarda yenileme hızını düşürebilir. STFT ve LTFT’nin yanında motor devri, hesaplanan yük, soğutma suyu sıcaklığı, MAF veya MAP ve kapalı çevrim durumu temel bağlamı verir.

Düzeltme yalnız rölantide belirginleşiyor ve devirle azalıyor ise düşük hava akışında etkisi büyüyen bir kaçak ihtimali araştırılabilir. Düzeltme devir ve yükle birlikte artıyorsa yakıt beslemesi ya da hava ölçümünün yük altındaki davranışı incelenebilir. Bu desenler kesin hüküm değil, sonraki ölçümü seçmek için kullanılan yönlendirmelerdir.

Araç hareket halindeyken ekrana bakılmaz. Cihaz veri kaydı destekliyorsa kayıt önceden başlatılır ve sürüş bittikten sonra incelenir; gerekiyorsa ikinci kişi cihazı yönetir. Trafik güvenliği ve üreticinin test koşulları karşılanmıyorsa sabit atölye kontrolüyle yetinilir veya uygun test ortamı kullanılır.

Karar rehberi

Yakıt düzeltmesi sapmasında hangi kontroller sıraya alınır?

Doğru sıra, ekran değerini olası neden kategorilerine ayırır ve her kategoriyi ölçümle sınar. Hava girişi, yakıt beslemesi, sensör geri bildirimi, egzoz sızdırmazlığı ve buhar tahliye sistemi birlikte düşünülür. Sadece arıza kodunun adında geçen parçayı değiştirmek güvenilir bir yöntem değildir.

Ölçülmeyen hava şüphesinde emme hortumları, manifold bağlantıları, PCV hattı ve ilgili contalar görsel kontrol ve uygun kaçak testiyle incelenir. Yanıcı sprey kullanmak yangın riski taşır ve kontrollü ölçüm değildir. Duman testi uygulanacaksa ekipman üreticisinin güvenlik talimatı ve araç üreticisinin prosedürü izlenir.

Yakıt tarafında basınç ve tutma testi, üreticinin belirttiği bağlantı ve güvenlik adımlarıyla yapılır. Enjektör dengesi veya sızdırmazlığı varsa araç özel test kullanılır. Basınç hattı açılmadan önce sistem güvenli biçimde basınçsızlaştırılır; gözlük, havalandırma ve yangın önlemleri ihmal edilmez.

Sensör tarafında MAF/MAP, oksijen sensörü ve sıcaklık verileri nominal değer, devre kontrolü ve gerektiğinde osiloskopla doğrulanır. Bir sensörün ekranda değer üretmesi doğru ölçtüğü anlamına gelmez. Besleme, şase, sinyal bütünlüğü ve mekanik koşul birlikte kontrol edilir.

• Emme hattı ve PCV
• Yakıt basıncı ve enjektör
• MAF/MAP ve oksijen sensörü
• Egzoz ve buhar tahliye sistemi

Karar rehberi

Onarım sonrası yakıt düzeltmesi nasıl doğrulanır?

Onarım öncesi kayıt saklanır, bulunan fiziksel neden giderilir ve aynı çalışma koşullarında yeni kayıt alınır. Öğrenme değerinin sıfırlanması yalnız üretici prosedürü gerektiriyorsa yapılır. Sıfırlamanın hemen ardından görülen değerler, aracın yeni koşula uyumunu tamamladığını kanıtlamaz.

İlk ve son kayıt aynı motor sıcaklığı, kapalı çevrim durumu, devir ve yük noktasına mümkün olduğunca yakın olmalıdır. Böylece değişimin onarımdan mı yoksa farklı test koşulundan mı kaynaklandığı daha iyi ayrılır. DTC, donmuş kare ve yakıt düzeltmesi raporu iş emrine eklenebilir.

EPA test çalışmalarında kısa ve uzun dönem düzeltmelerin sürüş çevrimleri boyunca izlendiği ve yeni yakıt ya da koşula uyum için tekrar eden çalışmanın gerekebildiği görülür. Bu nedenle tek rölanti anı yerine üreticinin izin verdiği uyarlama ve doğrulama süresi kullanılır. Genel bir kilometre veya dakika vaadi verilmez.

Düzeltme eğilimi normale dönse bile mekanik onarım görsel ve fiziksel olarak kontrol edilir, kaçak bulunmadığı doğrulanır ve yeni kod oluşmadığı görülür. Amaç yalnız sayıyı küçültmek değil, arızanın nedenini gidermek ve motorun farklı çalışma noktalarında kararlı kontrol kurduğunu göstermektir.
