Karar rehberi
P0420 kodu tam olarak neyi gösterir?
Bosch kod listesinde P0420, “Catalyst System Efficiency Below Threshold (Bank 1)” olarak tanımlanır. Türkçede bu ifade Bank 1 katalizör sisteminin izlenen verim eşiğinin altında kalmasıdır. Kontrol ünitesi, kendi yazılımındaki şartlar oluştuğunda katalizör monitörünü çalıştırır ve beklenen davranış görülmezse kodu kaydeder.
Bank 1, bir numaralı silindirin bulunduğu motor tarafıdır. Sıralı motorlarda çoğunlukla tek bank bulunur; V veya boxer motorda Bank 1’in araç üzerindeki yeri motorun silindir numaralandırmasından doğrulanır. Sağ-sol yönü tahmin edilerek sensör veya katalizör seçilmez.
P0420, katalizörün iç yapısının neden beklenen sonucu vermediğini açıklamaz. Egzoz kaçağı, sensör sinyali, yanma sorunu, yakıt kontrolü, uygun olmayan parça, kalibrasyon veya katalizörün fiziksel durumu aynı teşhis planında ayrı ayrı incelenir. Kod açıklamasındaki parça adı otomatik sipariş emri değildir.
EPA, katalizör monitörünü belirli çalışma koşulları gerçekleştiğinde çalışan periyodik OBD monitörlerinden biri olarak açıklar. Motor sıcaklığı, ortam ve sürüş şartları üreticiye göre değişebilir. Monitör çalışmadan görülen “hazır değil” sonucu, katalizörün sağlam veya arızalı olduğunu tek başına göstermez.
- P0: genel güç aktarma kodu
- Bank 1: bir numaralı silindirin bulunduğu grup
- Kod sonucu gösterir
- Nedeni ölçüm belirler
Karar rehberi
Kod silmeden önce hangi kayıtlar alınır?
İlk taramada P0420’nin confirmed, pending veya permanent durumu; motor arıza lambasının komut bilgisi; donmuş kare ve readiness kayıtları saklanır. Ardından motor kontrol ünitesindeki bütün kodlar okunur. Katalizör verim kodunu tek başına seçip diğer kayıtları silmek, onu oluşturan yanma veya sensör koşulunu görünmez hâle getirebilir.
Donmuş karede motor devri, hesaplanan yük, soğutma suyu sıcaklığı, araç hızı ve yakıt kontrol durumu bulunabilir. Sunulan parametreler araçtan araca değişir. Bu kayıt, monitörün rölantide mi, sabit hızda mı yoksa başka bir çalışma noktasında mı kod oluşturduğunu anlamaya yardım eder.
P0300–P0308 tekleme, P0171/P0174 fakir karışım, P0172/P0175 zengin karışım veya lambda sensörü ve ısıtıcı devre kodları aynı taramada görülebilir. Önce bu kodların statüsü ve oluşma koşulu karşılaştırılır. Katalizörü etkileyen motor çalışma sorunu giderilmeden yalnız P0420 üzerinde işlem yapmak yeni parçanın da zarar görmesine veya kodun geri dönmesine yol açabilir.
Kod temizleme, katalizör ve diğer periyodik monitörleri “hazır değil” durumuna getirebilir. EPA, readiness sonucunun kontrol ünitesinin ilgili sistemi henüz değerlendirmediğini gösterdiğini belirtir. İlk kayıt alınmadan akü bağlantısı kesilmez, kodlar silinmez ve öğrenme değerleri sıfırlanmaz.
- Kod statüsü
- Donmuş kare
- Eşlik eden DTC’ler
- Katalizör ve oksijen sensörü readiness durumu
Karar rehberi
Önce motorun düzgün çalıştığı doğrulanır
Katalizör, motorun ürettiği egzoz gazını işler; bu nedenle teşhis yalnız egzoz hattından başlamaz. Şiddetli tekleme, sürekli fakir veya zengin yakıt düzeltmesi, yağ yakma ya da soğutma sıvısının yanma odasına girmesi katalizör ve lambda sensörü davranışını etkileyebilir. Bu koşullar varsa önce motorun nedeni ölçülür ve giderilir.
Tekleme kodu veya artan silindir sayacı varsa ateşleme, enjektör, hava ve mekanik durum araç üreticisinin servis sırasıyla kontrol edilir. Motor arıza lambası tekleme nedeniyle yanıp sönüyor, motor sert sarsılıyor veya egzoz aşırı ısınıyorsa yüksek yükte sürüşe devam edilmez. Diagnostik sürüş ancak araç güvenli çalışıyorsa yapılır.
STFT ve LTFT, kontrol ünitesinin yakıt ekleme veya azaltma yönündeki düzeltmesini gösterir. Değerler kapalı çevrim durumu, motor sıcaklığı, devir ve yükle birlikte kaydedilir. Bütün araçlara uygulanan tek bir yüzde sınırı kullanılmaz; üreticinin nominal verisi ve rölanti-yük değişimi esas alınır.
Delphi, lambda sensörü değerlendirilirken egzoz manifoldu ve yakıt enjektörlerindeki kaçakların, ateşleme parçalarının ve sensörün gerçek ölçümünün kontrol edilmesini önerir. Sensör kodu bulunması sensörün tek neden olduğunu kanıtlamaz. Kablo, ısıtıcı, kirlenme ve motor çalışma koşulu aynı incelemede tutulur.
Karar rehberi
Egzoz kaçağı ve fiziksel hasar nasıl aranır?

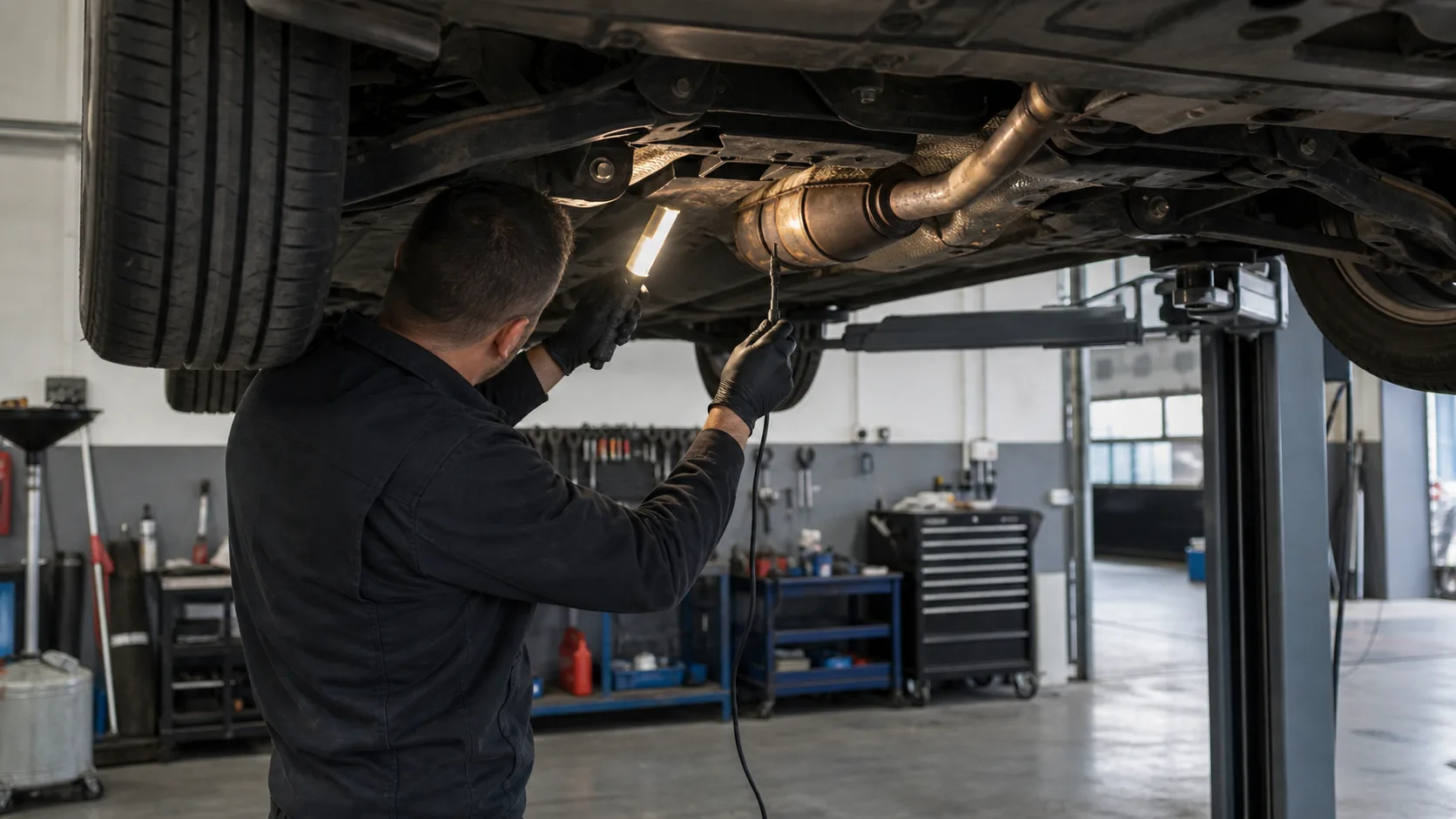

Araç soğukken manifold, contalar, esnek bağlantı, kaynaklar, katalizör gövdesi ve lambda sensörü yuvaları görsel olarak incelenir. İs izi, gevşek bağlantı, darbe, ezilme ve ısı kalkanı teması kaydedilir. Araç yalnız onaylı kaldırma noktalarından ve uygun liftle kaldırılır; sıcak egzoz hattına çıplak elle dokunulmaz.
Katalizörden önceki bir kaçak egzoz akışına dışarıdan oksijen katabilir ve sensörlerin gördüğü sinyali değiştirebilir. Kaçak yalnız sesle aranmaz; araç üreticisinin izin verdiği sızdırmazlık yöntemi kullanılır. Basınçlı veya dumanlı test uygulanacaksa ekipmanın güvenlik talimatı ve izin verilen basınç aşılmaz.
Katalizör gövdesine vurmak, iç parçanın durumunu güvenilir biçimde ölçmez ve hasarı büyütebilir. Seramik kırığı şüphesinde egzoz karşı basıncı, sıcaklık, gaz analizi veya üreticinin tanımladığı başka testler aynı teşhis planına alınır. İnternetteki tek sıcaklık farkı bütün katalizörlere uygulanmaz.
Egzoz hattında sonradan yapılmış kaynak, yanlış sensör konumu veya araç için uygun olmayan katalizör bulunuyorsa parça numarası ve montaj yönü kontrol edilir. Fiziksel görünüm tek başına emisyon performansını kanıtlamaz. Uygunluk, araç motor kodu ve üreticinin parça bilgisiyle eşleştirilir.
Karar rehberi
Ön ve arka lambda sensörü verileri nasıl okunur?
DENSO, katalizör öncesindeki sensörün karışım kontrolünde; katalizör sonrasındaki sensörün ise dönüştürücü işlevini izleyen diagnostik rolde kullanılabildiğini açıklar. Bu görev ayrımı, iki sensörün grafiklerini karşılaştırmayı anlamlı kılar. Ancak sensör tipi, örnekleme hızı ve kontrol stratejisi araçtan araca değiştiği için tek bir evrensel dalga şekli aranmaz.
Önce cihazdaki sensör adları ile fiziksel konum eşleştirilir. B1S1 genellikle Bank 1 katalizör öncesi, B1S2 katalizör sonrası sensörü ifade eder; araçtaki düzen servis dokümanından doğrulanır. Geniş bant sensörde akım veya eşdeğer lambda değeri, dar bant sensörde farklı bir gerilim davranışı görülebilir.
Canlı veride motor sıcaklığı, kapalı çevrim, devir ve yük aynı kayda eklenir. Delphi, sensör sinyalinin rölanti ve yaklaşık yükseltilmiş devir koşulunda osiloskopla incelenmesini; gerektiğinde egzoz analizörüyle doğrulanmasını anlatır. Araç üreticisinin değerleri olmadan “bu voltaj kesin arızadır” sonucu verilmez.
Sensör ısıtıcı beslemesi, şasesi, soketi ve kablosu egzoz ısısından kaynaklanan hasar açısından kontrol edilir. Egzoz gazı, yağ veya soğutma sıvısı kaynaklı kirlenme sensör tepkisini değiştirebilir. Kirlenmenin nedeni bulunmadan yalnız sensörü değiştirmek aynı arızanın tekrarına yol açabilir.
- Sensör konumunu doğrulayın
- Sinyali çalışma koşuluyla kaydedin
- Isıtıcı ve kabloyu ölçün
- Gerekirse gaz analizi veya osiloskop kullanın
Karar rehberi
Katalizör, sensör ve yazılım kararı nasıl ayrılır?
Motor düzgün çalışıyor, egzoz hattı sızdırmaz ve sensör devreleri doğrulanmışsa katalizörün araç üreticisi tarafından tanımlanan testi uygulanır. Test; sensör karşılaştırması, gaz analizi, sıcaklık, basınç veya üreticiye özel cihaz prosedürü içerebilir. Ölçüm sonucu servis verisindeki sınırla karşılaştırılmadan parça kararı verilmez.
Kia’nın NHTSA arşivindeki belirli Optima, Sorento ve Sportage modellerine ait bülteni, P0420/P0171 için önce katalizör işlevinin üretici cihazıyla incelenmesini; sonuç ve araç kapsamına göre katalizör işlemi veya ECU yazılımı uygulanmasını anlatır. Bu bülten yalnız yazdığı model, motor, üretim aralığı ve kalibrasyon için geçerlidir.
Bu örnek, P0420’nin her araçta aynı parçayla çözülmediğini gösterir. Araç kimlik numarası, motor kodu, mevcut yazılım kimliği ve yayımlanmış servis bültenleri kontrol edilir. Başka marka veya model için hazırlanmış yazılım prosedürü incelenen araca uygulanmaz.
Katalizör değişimi gerekiyorsa önce arızaya yol açan yanma, yağ, soğutma sıvısı veya yakıt kontrolü sorunu giderilir. Yeni parçanın araç emisyon sistemi ve motor koduyla eşleştiği doğrulanır. Sensör ve contalar montaj sırasında üreticinin tork ve kablo yönlendirme bilgisine göre yerleştirilir.
Karar rehberi
P0420 silinince sorun çözülür mü?
Hayır. Kod silmek katalizörün dönüşüm performansını, egzoz kaçağını, sensör arızasını veya motor çalışma sorununu onarmaz. Ayrıca temizleme sonrasında katalizör monitörü yeniden çalışana kadar “hazır değil” görünebilir. Bu aralıkta motor arıza lambasının sönük olması onarımın tamamlandığını tek başına kanıtlamaz.
İlk kayıtlar saklandıktan ve fiziksel neden giderildikten sonra kod temizleme veya adaptasyon işlemi yalnız araç üreticisinin prosedürü istiyorsa yapılır. Bazı permanent kodlar cihazdan doğrudan silinmez; kontrol ünitesi ilgili monitörü başarıyla tamamladığında kendi şartlarına göre güncellenir.
EPA, P0420–P0439 katalizör kodlarından sonraki değerlendirmede katalizör monitörünün “ready” olmasını önemli bir doğrulama olarak ele alır. Monitör “not ready” ise sistem henüz kendi testini tamamlamamıştır. Hazır olmama durumu doğrudan geçer ya da kalır sonucu değildir.
Monitörü tamamlayan sürüş koşulu üreticiye göre değişir. İnternetteki sabit kilometre, hız veya kontak sayısı bütün araçlara uygulanmaz. Motor güvenliyse üreticinin sürüş çevrimi izlenir; sürücü cihaz ekranına bakmaz, veri kaydı sürüşten sonra incelenir.
Karar rehberi
Onarım sonrası teslim kontrolü nasıl yapılır?
Son kontrol, ilk taramadaki koşulları mümkün olduğunca yeniden oluşturur. Motor çalışma sıcaklığı, yakıt düzeltmeleri, lambda sensörü verileri, egzoz sızdırmazlığı ve bütün DTC’ler tekrar incelenir. Katalizör monitörü tamamlanmış, P0420 geri dönmemiş ve eşlik eden motor kodları çözülmüş olmalıdır.
İş emrine ilk kod statüsü, donmuş kare, readiness durumu, yapılan fiziksel ölçümler, bulunan neden ve son tarama eklenir. “Katalizör değişti” gibi tek satırlı not yerine hangi testin hangi sonucu verdiği yazılır. Böylece aynı araç geri geldiğinde önceki koşulla karşılaştırma yapılabilir.
Test sürüşü sırasında motor arıza lambası, sıcaklık, güç kaybı veya alışılmadık egzoz sesi görülürse sürüş güvenli biçimde sonlandırılır. Yüksek egzoz sıcaklığı, yakıt kokusu ya da yanıp sönen motor lambası varsa katalizör monitörünü zorla tamamlamaya çalışılmaz.
Son taramada pending ve permanent kodlar da okunur. Monitör hazır olduğu hâlde P0420 yeniden oluşuyorsa aynı parçayı tekrar değiştirmek yerine ilk ölçüm zinciri gözden geçirilir; egzoz kaçağı, motor koşulu, sensör sinyali, parça uygunluğu ve araç yazılımı yeniden doğrulanır.
- İlk ve son raporu karşılaştırın
- Katalizör readiness durumunu görün
- Pending ve permanent kodları okuyun
- Fiziksel onarımı yeniden inceleyin
