Fiat FCA SGW Bypass 12+8 Pin Kablo

Ürün detayı

Fiat FCA SGW bypass kablosu ne işe yarar?

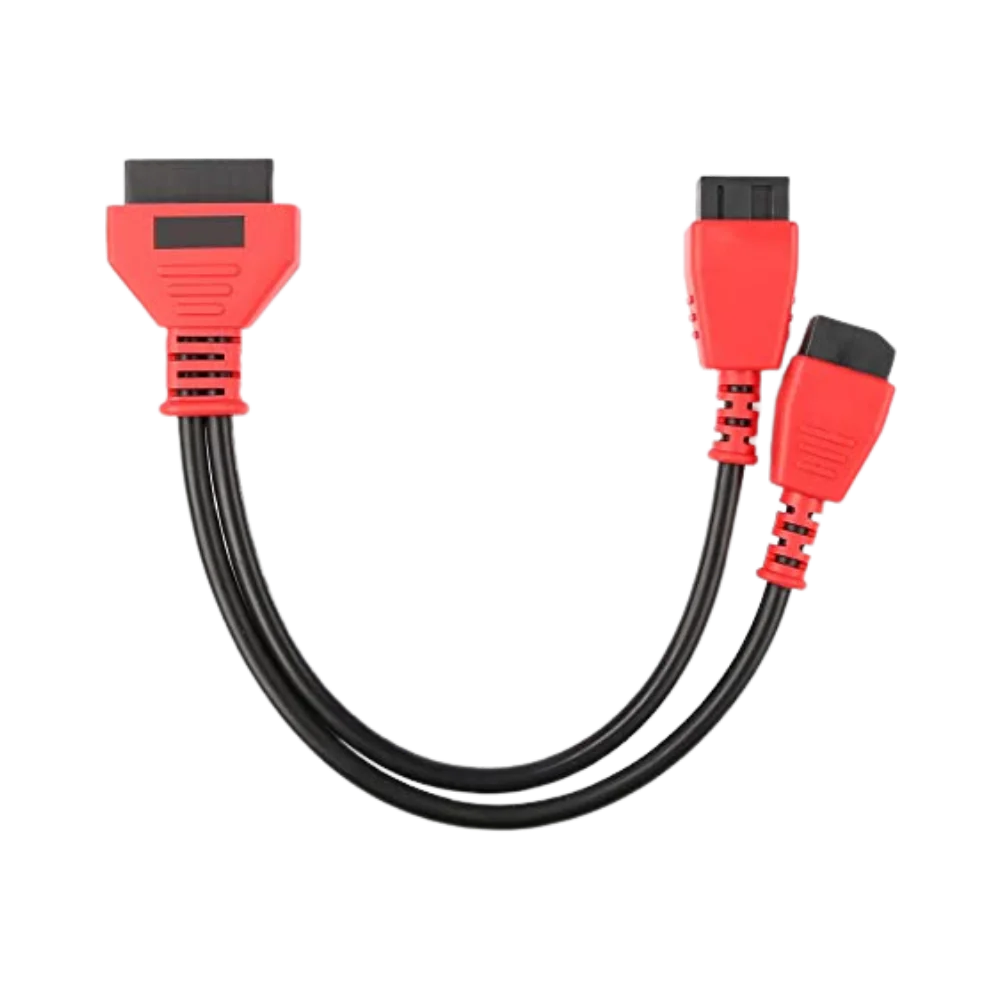

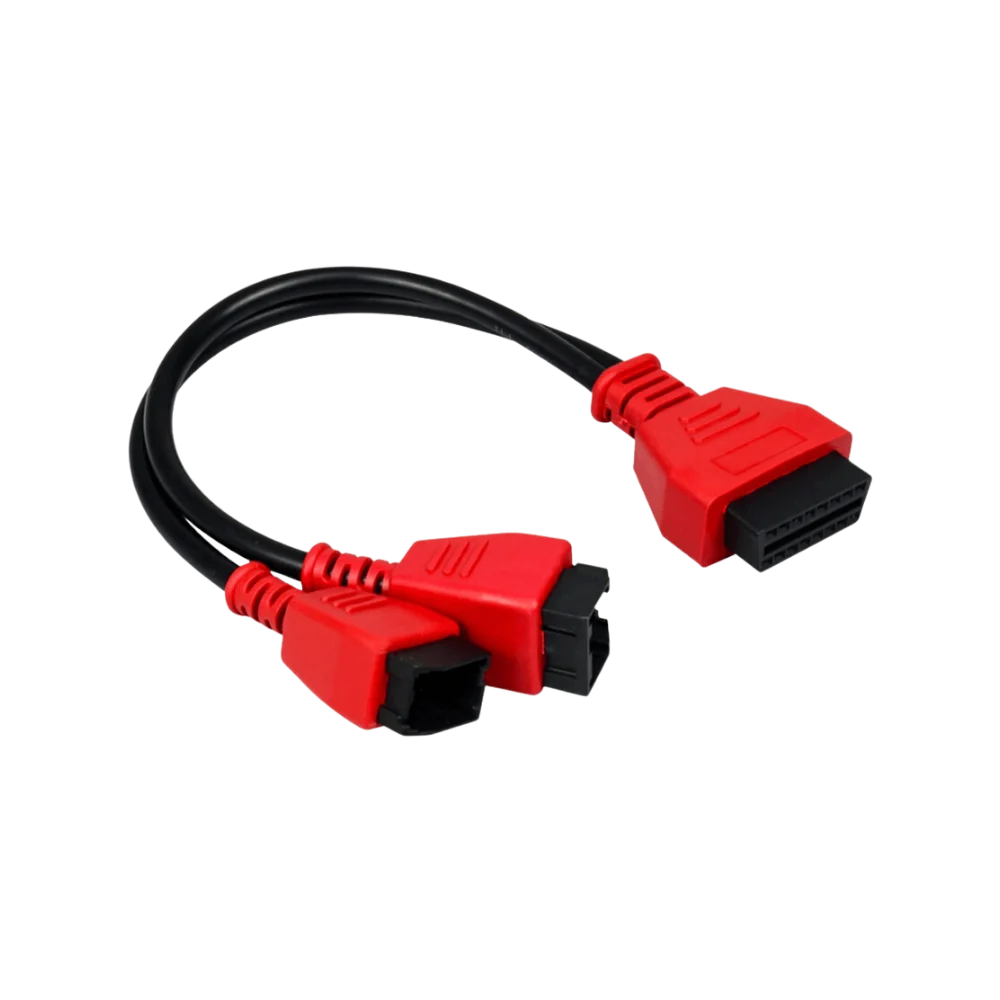

SGW, bazı FCA araçlarda diagnostik bağlantının yazma ve servis erişimini güvenlik katmanıyla sınırlar. Bu kablo, araçtaki uyumlu SGW modülünün 12 pin ve 8 pin soketlerini diagnostik cihaz tarafındaki standart 16 pin OBD2 hattına fiziksel olarak bağlamak için kullanılır.

Kablo bağlantı yolunu değiştirir; cihazın desteklediği işlemleri kendi başına genişletmez.

• 12 pin ve 8 pin SGW araç bağlantısı
• 16 pin OBD2 diagnostik cihaz ucu
• Fiziksel pasif bağlantı
• Cihaz ve yetkilendirme kapsamı ayrıca kontrol edilir

Ürün detayı

Hangi araçlarda kullanılabilir?

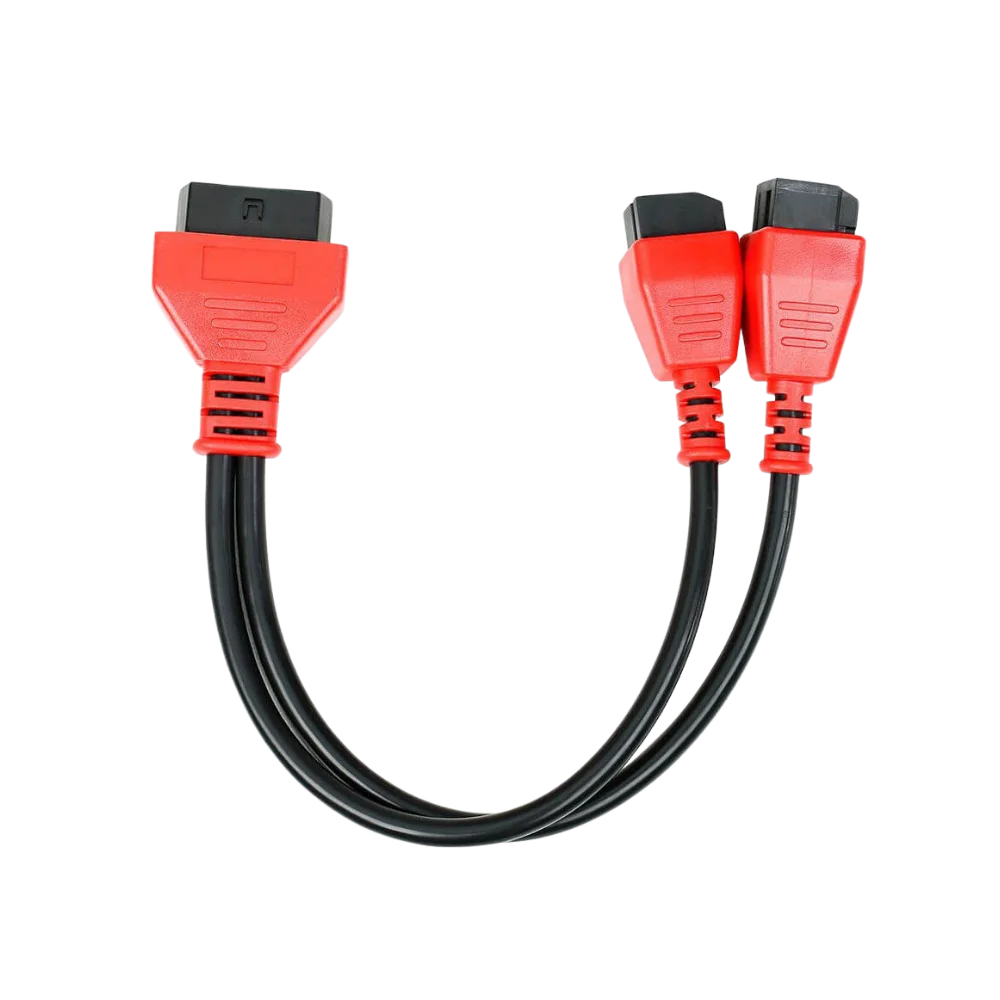

Ürün FCA grubundaki uyumlu Fiat, Alfa Romeo, Jeep, Dodge, Chrysler ve RAM araçlarda bulunan SGW bağlantı düzeni için hazırlanmıştır. Üretici ve cihaz dokümanlarında 2018 sonrası bazı FCA araçlarda SGW güvenlik modülüyle karşılaşılabildiği belirtilir; ancak her model, üretim dönemi ve pazar aynı soketi kullanmayabilir.

Kesin karar araçtaki modül ve konnektör görülerek verilmelidir.

• Fiat ve Alfa Romeo
• Jeep ve Dodge
• Chrysler ve RAM
• Model yılı ve SGW varyantı kontrolü

Ürün detayı

12+8 pin soket nasıl doğrulanır?

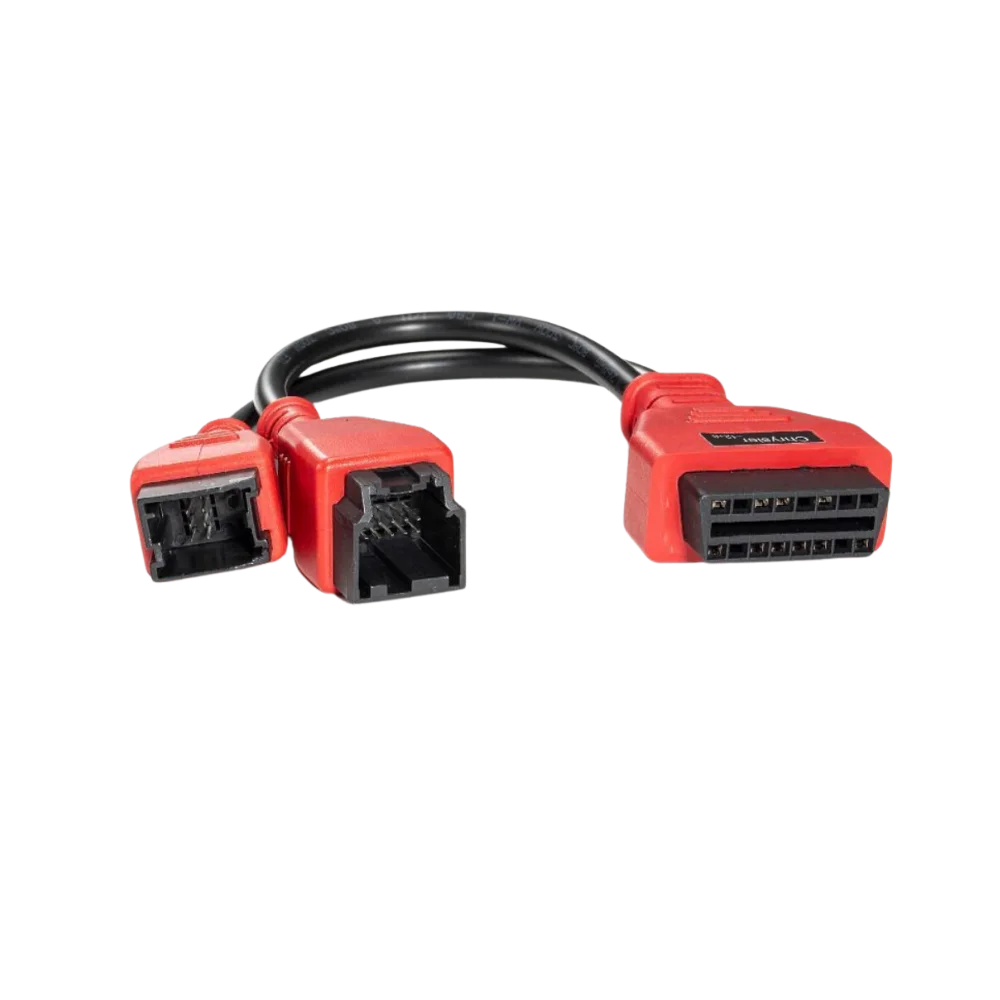

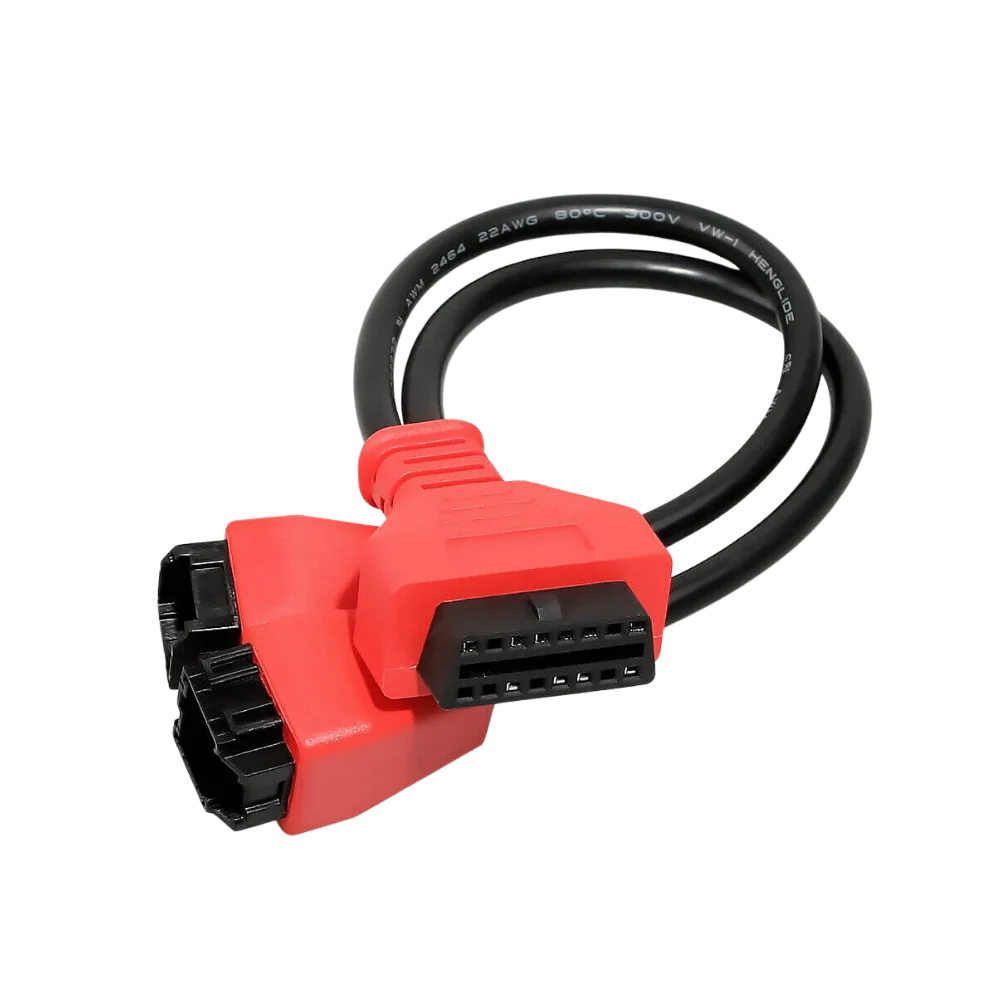

Kabloyu sipariş etmeden önce aracın SGW modülündeki iki fabrika konnektörü kontrol edilmelidir: biri 12 pin, diğeri 8 pin düzenindedir. Kablo üzerindeki iki araç tarafı uç, bu soketlerin şekli, kilit yönü ve pin dizilimiyle eşleşmelidir.

Görseller bağlantı ailesini gösterir; araçtaki fiziksel soket görülmeden yalnız marka adına göre sipariş verilmemelidir.

• SGW modülünün konumu araçtan araca değişebilir
• 12 pin ve 8 pin uçları ayrı ayrı eşleştirin
• Kilit ve anahtar yönünü kontrol edin
• Zorlanan veya gevşek konnektörü kullanmayın

Ürün detayı

Hangi cihazlarla kullanılır?

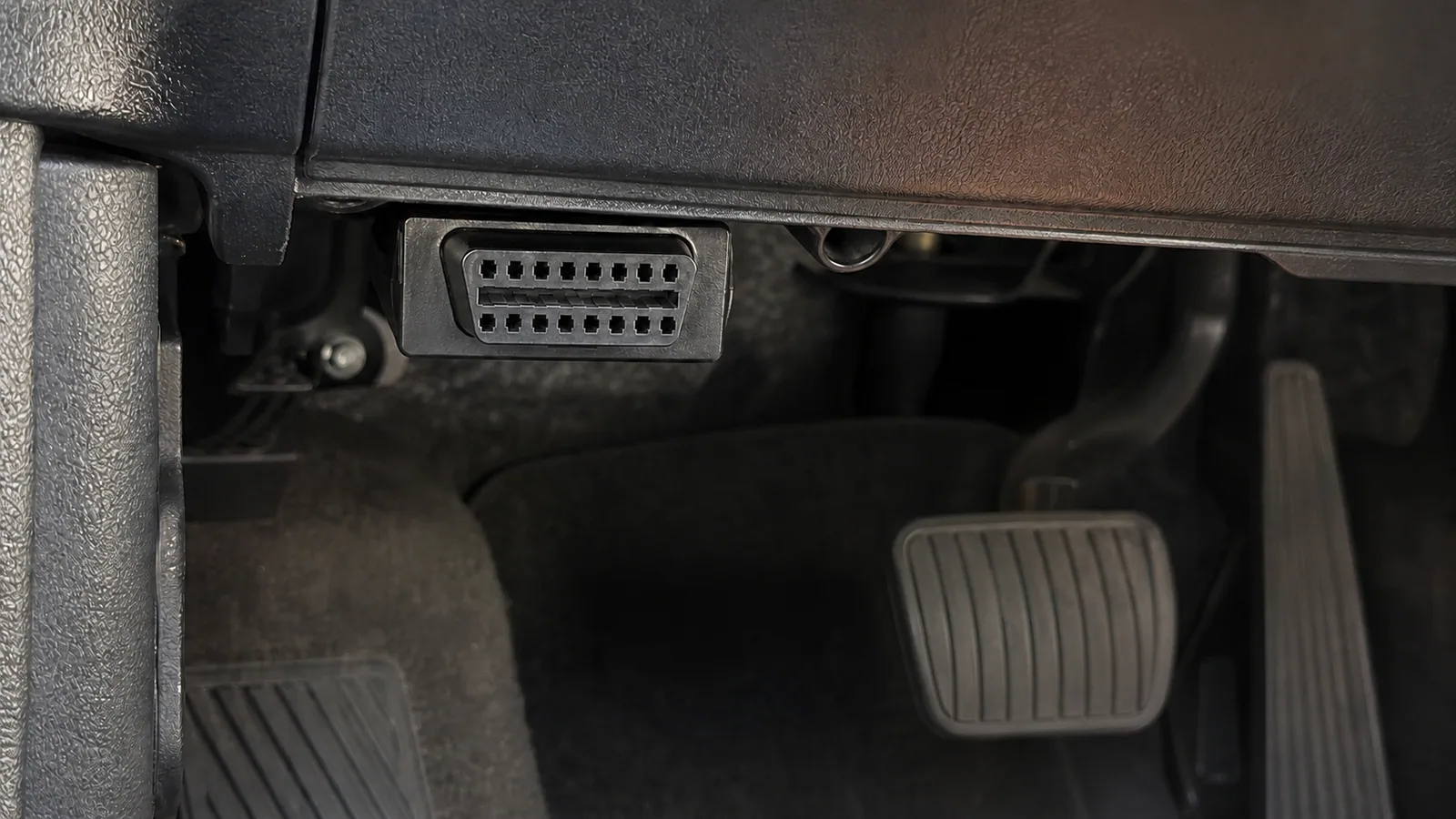

Kablonun diagnostik cihaz tarafı 16 pin OBD2 bağlantı düzenindedir. Bu nedenle kullanılacak cihazın standart OBD2 kablosu veya girişi bulunmalıdır. Autel, Launch, XTool, Delphi, Autocom, MultiECUScan ve benzeri ekosistemlerde gerçek sonuç cihaz modeli, araç yazılımı, sürüm, lisans veya hesap koşuluna göre değişebilir.

Piyasadaki bazı satıcılar çok geniş uyumluluk iddiası verir; bu iddialar cihazın kendi resmi araç/işlev listesiyle doğrulanmalıdır.

• 16 pin OBD2 cihaz tarafı
• Diagnostik cihazın FCA desteği
• Cihaz yazılımı ve sürümü
• Gerekirse hesap, lisans veya online yetkilendirme

Ürün detayı

Kablo hangi işlemleri garanti etmez?

Kablo tek başına hata silme, kodlama, adaptasyon, servis sıfırlama, aktif test veya programlama garantisi vermez. SGW fiziksel olarak bypass edilse bile cihazın ilgili araca ve kontrol ünitesine erişmesi, yazma yetkisine sahip olması ve doğru prosedürü uygulaması gerekir.

Bazı işlemler üretici hesabı, güvenli kimlik doğrulama, abonelik veya bölgesel koşullar isteyebilir.

• Diagnostik cihaz değildir
• FCA yazılımı veya hesabı içermez
• Online yetkilendirme sağlamaz
• Tüm ECU ve servis işlevlerini garanti etmez

Ürün detayı

SGW bypass kablosu nasıl kullanılır?

Uygulama yalnızca araç ve cihaz üreticisinin izin verdiği servis prosedürüyle, yetkin teknisyen tarafından yapılmalıdır. Araç kapatılır, akü ve bağlantı güvenliği kontrol edilir, SGW modülündeki fabrika 12 pin ve 8 pin konnektörler doğru yönleri not edilerek ayrılır.

Kablonun iki araç tarafı ucu SGW soketlerine, OBD2 ucu ise uyumlu cihaz kablosuna bağlanır. İşlem sonunda iletişim ve servis fonksiyonu cihazın resmi kapsamıyla kontrol edilir; fabrika konnektörleri işlem bitince geri takılır.

• Kontak ve araç güvenliği
• Orijinal konnektör yönünü kaydetme
• 12+8 pin uçlarını doğru SGW soketine takma
• İşlem sonunda fabrika bağlantısını geri kurma

Ürün detayı

Güvenlik ve servis sınırları

SGW, araç ağını yetkisiz yazma ve servis işlemlerine karşı korumak amacıyla kullanılan bir güvenlik katmanıdır. Bypass kablosu, yalnızca uygun servis yetkisi ve doğru cihazla fiziksel bağlantıyı kolaylaştıran ekipmandır.

Araçta güvenlik, immobilizer, anahtar, airbag, fren veya sürüş kontrolüyle ilgili işlem yapılacaksa üretici prosedürü ve gerekli yetkilendirme izlenmelidir. Yanlış pin eşleşmesi elektronik hasar veya iletişim hatası oluşturabilir.

• Yetkisiz işlem yapmayın
• Pinleri kısa devre etmeyin
• Akü voltajını ve bağlantıyı kontrol edin
• Güvenlik kritik işlemlerde üretici prosedürünü izleyin

Ürün detayı

Paket içeriği ve ürün kalitesi

Paket fiziksel 12+8 pin SGW bypass kablosundan oluşur. Diagnostik tablet, VCI, OBD cihazı, uygulama, lisans, online hesap veya aktivasyon pakete dahil değildir. Teslimatta kablo gövdesi, strain-relief bölümü, pinler, soket kilitleri ve OBD2 ucu kontrol edilmelidir.

Kırık pin, gevşek gövde, ezilmiş kablo veya bağlantı yönü doğrulanmamış konnektörle araç üzerinde işlem yapılmamalıdır.

• 12+8 pin SGW bypass kablosu
• 16 pin OBD2 cihaz tarafı
• Konnektör ve kablo gövdesi kontrolü
• Cihaz ve lisans ayrıca gerekir

Ürün detayı

Fiat SGW bypass kablosu fiyatı nasıl karşılaştırılır?

Türkiye ve yurt dışındaki benzer 12+8 pin ürünlerde fiyat; kablo uzunluğu, konnektör kalıbı, pin işçiliği, stok, fatura, garanti ve cihaz desteğine göre değişiyor. Autel’in 12+8 adaptörü ile OBDSTAR’ın FCA 12+8 kablo açıklamaları aynı temel bağlantı mimarisini gösteriyor.

Bu ürün, 6 görseldeki 12+8 pin ve 16 pin OBD2 fiziksel kablo varyantı için 2.490 TL KDV dahil fiyatla satışa sunulmuştur.

• 12+8 pin kalıp ve pin kalitesi
• 16 pin OBD2 cihaz bağlantısı
• Gerçek stok ve varyant
• KDV, fatura ve servis desteği

Ürün detayı

Fiat FCA SGW Bypass 12+8 Pin Kablo ile ana cihaz ile araç soketi arasında bağlantı kurma

Fiat FCA SGW Bypass 12+8 Pin Kablo kullanılmadan önce ana cihaz ve araç tarafındaki konnektörler karşılaştırılır. Ana cihaz modeli, iki konnektör ve pin düzeni SGW bypass kablosu etiketiyle eşleştirilir. SGW bypass kablosu üzerinde eğilmiş pin, çatlak kılıf veya gevşek konnektör bulunuyorsa servis bağlantısı kurulmaz.

SGW bypass kablosu zorlanmadan takıldıktan sonra kısa bir okuma testi yapılır. Haberleşme sonucu SGW bypass kablosu ile kullanılan cihaz ve araç soketi belirtilerek kaydedilir.

• İki konnektörü ve pinleri karşılaştır
• Fabrika tesisatındaki iki soket bilgisini doğrula
• Kabloyu zorlamadan bağla
• Kısa haberleşme testi yap

Ürün detayı

Fiat FCA SGW Bypass 12+8 Pin Kablo ile haberleşme sorununda kablo ve pinleri kontrol etme

Fiat FCA SGW Bypass 12+8 Pin Kablo ile haberleşme kurulamadığında önce araç soketindeki güç ve ana cihazın çalıştığı doğrulanır. SGW bypass kablosu üzerindeki pinler, kablo kılıfı ve konnektör yönü yeniden incelenir.

SGW bypass kablosu, uyumlu olduğu bilinen bir cihaz veya araç bağlantısında kısa karşılaştırma testine alınır. Ana cihaz modeli, araç soketi ve konnektör yapısı doğru olduğu hâlde SGW bypass kablosu iletişim kuramıyorsa hata ekranı ile iki konnektörün fotoğrafı servis kaydına eklenir.

İş sonunda SGW bypass kablosu, konnektör gövdesinden tutularak sökülür ve keskin açıyla sarılmadan saklanır.

• Araç soketindeki gücü kontrol et
• Kablo kılıfı ve pinleri incele
• Bilinen bağlantıda karşılaştırma testi yap
• Hata ekranı ile bağlantıyı kaydet

Ürün detayı

Fiat FCA SGW Bypass 12+8 Pin Kablo paket ve bağlantı bilgileri

Fiat FCA SGW Bypass 12+8 Pin Kablo paketi yalnız kutu içeriğinde adı ve adedi belirtilen kablo veya adaptörleri kapsar. Fabrika tesisatındaki iki soket, 16 pin OBD2 cihaz tarafı ile model yılı ve kasa varyantı ürün tesliminde fiziksel parçayla karşılaştırılır.

Pakette diagnostik tablet veya araç yazılımı bulunduğu varsayılmaz. Fiat FCA SGW Bypass 12+8 Pin Kablo bir ana cihaz gerektiriyorsa uyumlu cihaz ailesi ayrıca belirtilir. Garanti yalnız satın alınan fiziksel ürün için, açıklanan süre ve koşullarla geçerlidir.

• Fiat FCA SGW Bypass 12+8 Pin Kablo fiziksel bağlantı parçası
• Konnektör ve pin yapısı
• Adet ve varsa kablo uzunluğu
• Uyumlu ana cihaz ailesi
