Direksiyon açı sensörü kalibrasyonu nedir, hangi durumlarda gerekir?

Karar rehberi

Direksiyon açı sensörü hangi sistemlere bilgi verir?

Direksiyon açı sensörü, sürücünün direksiyon talebini açı ve dönüş hızı bilgisiyle kontrol ünitelerine iletir. ABS/ESP sistemi bu veriyi teker hızları, yanal ivme ve sapma oranı gibi bilgilerle karşılaştırarak aracın izlediği hareketi değerlendirir. Elektrikli direksiyon, park desteği, adaptif far ve bazı sürücü destek sistemleri de araç mimarisine göre bu bilgiden yararlanabilir.

Sensör direksiyon kolonunda, spiral kablo grubunda, direksiyon kutusunda veya birleşik bir modül içinde bulunabilir. Konumu ve değiştirme yöntemi araçtan araca değişir. Sensörün fiziksel olarak direksiyon simidi düzken sıfır göstermesi beklenebilir; ancak kesin tolerans ve prosedür üretici verisinden alınır.

ESP, sürücünün gitmek istediği yönü direksiyon açısından; aracın gerçek hareketini teker hızı, yanal ivme ve yaw sensörü gibi kaynaklardan yorumlar. Bu değerler tutarsız olduğunda uyarı lambası yanabilir veya sürüş destek işlevleri sınırlanabilir. Sorun yalnızca SAS parçasında olmayabilir.

HELLA’nın ABS/ESP teknik bilgisi, sürüş dinamiği sensörlerinin temel ayar işleviyle üretici değerlerine göre uyarlanabildiğini ve bunun için sistemin hatasız çalışmasının ön koşul olduğunu açıklar. Bu nedenle kalibrasyon, teşhis yapılmadan denenecek genel sıfırlama değildir.

Karar rehberi

SAS kalibrasyonu ne yapar, ne yapmaz?

Kalibrasyon, kontrol ünitesine direksiyonun nötr veya referans konumunu öğretir ve sensör değerinin araç geometrisiyle eşleşmesini sağlar. Sensörün iç elektrik arızasını, direksiyon kutusu boşluğunu, eğilmiş süspansiyon parçasını, yanlış lastik basıncını veya hatalı rot ayarını düzeltmez. Mekanik durum doğru değilse yazılımsal sıfır değeri gerçek sürüş geometrisini yansıtmaz.

Direksiyon simidi eğri fakat araç düz gidiyorsa önce rot ayarı, direksiyon bağlantıları ve mekanik merkez kontrol edilir. Kalibrasyonla sensörü eğri direksiyon konumunda sıfırlamak, direksiyon hareket aralığını ve sürüş dinamiği hesabını bozabilir. Mekanik merkezleme doğru kurulmadan temel ayar yapılmaz.

Sensör sinyali kesiliyor, atlıyor veya fiziksel dönüşle uyumsuzsa canlı veri grafiği ve elektrik kontrolü gerekir. Kalibrasyon bozuk sinyali onarmaz. Arıza kodu “kalibrasyon yok” ile “sensör devresi” gibi farklı durumu gösterebilir; açıklama ve test planı ayrılır.

Akü sökülmesi sonrası bazı araçlar direksiyonu iki yöne çevirme ve kısa sürüşle kendiliğinden öğrenebilir; bazıları cihazla temel ayar ister. Tek bir kontak-direksiyon hareketi bütün markalara uygulanmaz. Araç kullanım ve servis dokümanı esas alınır.

• Referans konumu öğretir
• Mekanik rot ayarı yapmaz
• Arızalı sensörü onarmaz
• Araç özelindeki prosedürü gerektirir

Karar rehberi

Hangi işlemlerden sonra SAS kontrol edilir?

Direksiyon kutusu, direksiyon kolonu, spiral kablo veya açı sensörü değişimi; rot ayarı ve ön takım onarımı; bazı ABS/ESP modülü işlemleri; akü veya kontrol ünitesi enerji kesintisi; kaza ve şasi geometrisi onarımı sonrası SAS değeri kontrol edilebilir. Kontrol gereksinimi işlem ve araç üreticisine göre belirlenir.

Rot ayarı sonrası direksiyon fiziksel olarak merkezde tutulmuş ve teker geometrisi üretici değerine getirilmiş olmalıdır. Cihazdaki açı değeri düz konumla karşılaştırılır. Değer tolerans dışındaysa mekanik ayar tekrar gözden geçirilmeden yalnızca sıfırlama yapılmaz.

Direksiyon kutusu değişiminde mekanik merkez ve bağlantı konumu kritik olabilir. Yeni parça kodlama, son durak öğrenmesi veya tork sensörü kalibrasyonu gibi ek işlemler isteyebilir. “SAS reset” bütün bu işlevleri otomatik kapsamaz; cihaz menüleri ayrı kontrol edilir.

Kaza onarımında teker, rot, alt takım ve gövde referansları doğrulanır. Sensörü sıfırlayıp uyarıyı söndürmek hasarlı mekanik geometriyi güvenli hale getirmez. Teknisyen, onarım ölçüm raporunu diagnostik kayıtla karşılaştırır.

Karar rehberi

Kalibrasyon öncesi mekanik kontrol listesi

Araç düz ve uygun zeminde olmalı, lastik basınçları ve ebatları doğru olmalı, direksiyon ve süspansiyonda boşluk bulunmamalıdır. Tekerlek hizası üretici değerleri içinde, direksiyon simidi mekanik merkezde ve araç yük koşulu prosedüre uygun olmalıdır. Direksiyon hareketi boyunca takılma veya anormal ses araştırılır.

Farklı lastik çapı veya ciddi basınç farkı teker hız ilişkisini ve aracın düz sürüşünü etkileyebilir. Kalibrasyon öncesi dört lastik kontrol edilir. Rot cihazı ölçümünde ön ve arka aks geometrisi dikkate alınır; yalnızca direksiyon simidini elle düz tutmak yeterli değildir.

Direksiyon kolon mafsalı, rot kolları, salıncak burçları, teker rulmanı ve kaza izi fiziksel olarak incelenir. Boşluk altında değişen geometri, atölyede sıfır görünen sensör değerinin yolda sapmasına neden olabilir. Önce mekanik onarım tamamlanır.

Akü voltajı ve şarj desteği kontrol edilir. Elektrikli direksiyon veya ABS/ESP temel ayarı sırasında düşük voltaj iletişim ve aktüatör hatası oluşturabilir. Uygun güç desteği araç üreticisinin belirttiği bağlantı noktasına uygulanır.

Karar rehberi

Hata kodu ve canlı açı verisi nasıl okunur?

İlk genel tarama ABS/ESP, elektrikli direksiyon, gövde ve ADAS modüllerindeki ilişkili kodları gösterir. Kodlar silinmeden raporlanır. Canlı veride direksiyon açısı, dönüş yönü, açı hızı ve destekleniyorsa kalibrasyon durumu izlenir. Direksiyon merkezde, iki uçta ve yavaş dönüş sırasında değer davranışı kaydedilir.

Direksiyon düzken küçük bir sapma üretici toleransı içinde olabilir. Evrensel “tam sıfır olmalı” kuralı kullanılmaz. Değer mekanik merkezle, teker hizasıyla ve üretici dokümanıyla karşılaştırılır. Açı biriminin derece olduğu ve işaret yönünün cihazda nasıl tanımlandığı kontrol edilir.

Direksiyon yavaşça çevrildiğinde değer düzgün artıp azalmalıdır. Ani sıçrama, donma veya bir yönde beklenmeyen kesilme sensör, spiral kablo, besleme veya iletişim sorununu düşündürebilir. Hızlı sinyal arızasında osiloskop veya üretici test yöntemi gerekebilir.

Birden fazla modül farklı direksiyon açısı değeri gösterebilir; veri kaynağı ve ağ üzerinden iletilen sinyal karşılaştırılır. İlgili modülde iletişim kodu varsa sensörü değiştirmeden ağ ve gateway durumu araştırılır.

• İlk genel tarama
• Düz konum değeri
• Uçtan uca düzgün değişim
• Kalibrasyon durum etiketi
• İlişkili ESP/EPS/ADAS kodları

Karar rehberi

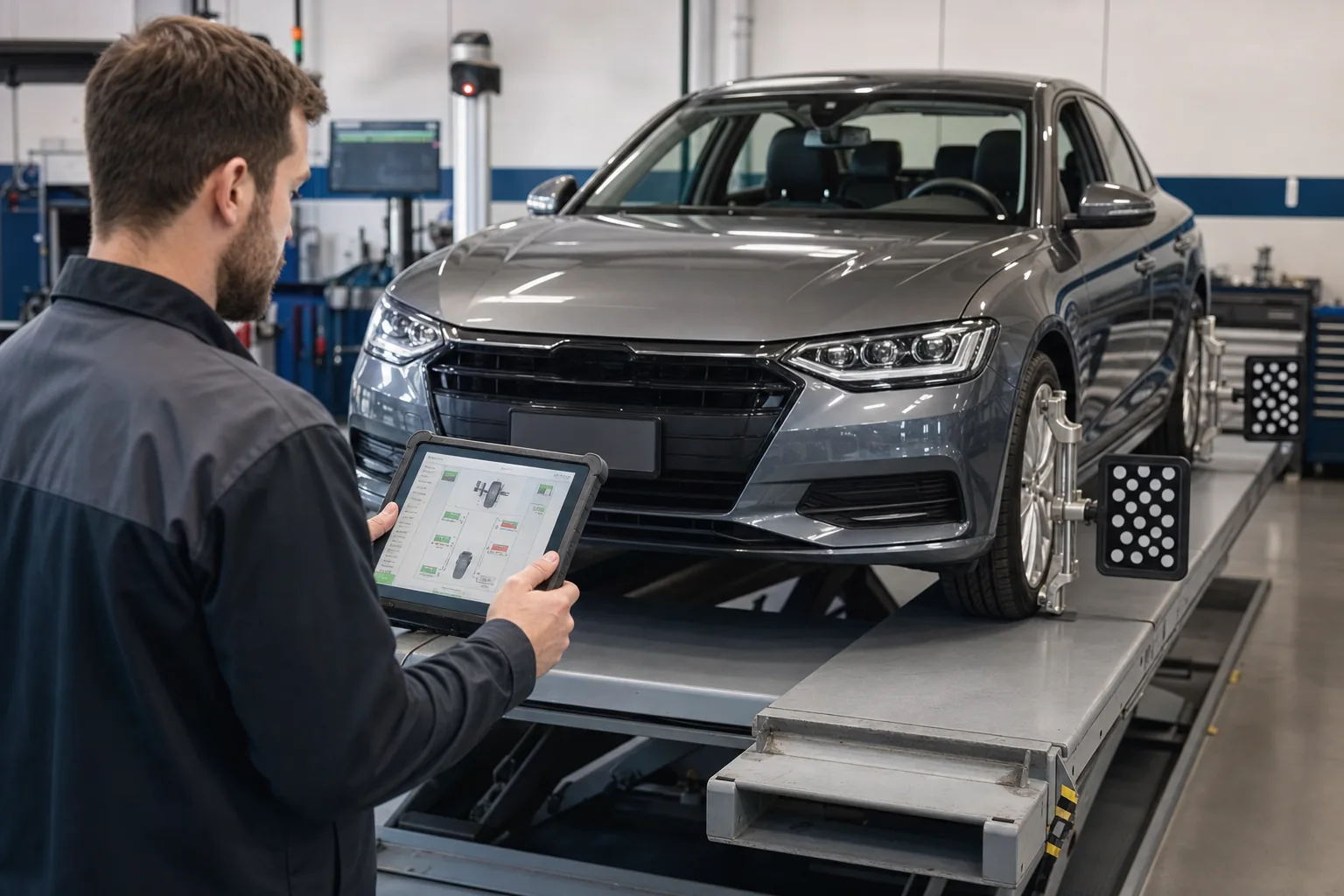

Diagnostik cihazla kalibrasyon akışı

Doğru araç ve sistem seçildikten sonra ABS/ESP, elektrikli direksiyon veya servis fonksiyonları içindeki SAS kalibrasyonu açılır. Ekranın istediği teker ve direksiyon konumu, kontak, motor ve zemin koşulları sağlanır. Araç kimliği ve ön koşullar doğrulanmadan komut gönderilmez. İşlem sırasında direksiyon veya araç hareket ettirilmez.

Bazı prosedürler direksiyonun önce orta, sonra iki uç konuma getirilmesini isteyebilir; bazıları yalnızca düz konumu kaydeder. Bazıları kalibrasyondan sonra belirli hızda düz sürüş ister. Bu adımlar modele özgüdür ve başka araçtan kopyalanmaz.

Cihaz “koşullar karşılanmadı” diyorsa hata belleği, sistem voltajı, teker hızı, direksiyon konumu ve mekanik ayar kontrol edilir. Komutu sürekli tekrarlamak yerine eksik ön şart bulunur. Aktif sensör veya kontrol ünitesi arızası varken temel ayar tamamlanmayabilir.

Başarı mesajı sonrası yeni kalibrasyon durumu ve açı değeri okunur. Hata kodları silinir, kontak döngüsü gerekiyorsa uygulanır ve genel tarama tekrarlanır. Direksiyon simidi hâlâ eğriyse yazılımsal sonucu kabul etmek yerine mekanik ayar tekrar incelenir.

Karar rehberi

SAS kalibrasyonu ile rot ayarı arasındaki fark

Rot ayarı, tekerleklerin toe, camber ve caster gibi mekanik geometrisini üretici aralığına getirir. SAS kalibrasyonu, elektronik sensörün referans konumunu bu doğru mekanik geometriyle eşleştirir. Biri diğerinin yerine geçmez. En sağlıklı akış mekanik kontrol ve rot ayarı tamamlandıktan sonra gerekliyse elektronik kalibrasyondur.

Rot cihazında değerler doğru fakat direksiyon eğriyse direksiyon merkezleme yöntemi kontrol edilir. Direksiyon milini veya simidi yanlış konumda söküp takmak sensör ve mekanik merkezin ayrışmasına yol açabilir. Kalibrasyon bu montaj hatasını saklamak için kullanılmaz.

SAS değeri doğru görünürken araç bir yana çekiyorsa lastik konikliği, fren sürtmesi, süspansiyon, yol eğimi ve arka aks geometrisi araştırılır. Elektronik sıfır değeri düz sürüşün bütün mekanik koşullarını kanıtlamaz.

Müşteriye yapılan iş açık adıyla anlatılır: rot ayarı, SAS temel ayarı ve test sürüşü birbirinden farklı işlemlerdir. “Bilgisayarlı rot kalibrasyonu” gibi belirsiz bir ifade hangi işlemin yapıldığını gizler.

Karar rehberi

SAS ile ADAS kalibrasyonu aynı işlem değildir

ADAS kalibrasyonu kamera, radar veya çevre sensörlerinin araç geometrisine göre hedefli ya da dinamik yöntemle ayarlanmasını kapsar. Direksiyon açı sensörü bu sistemlere veri sağlayabilir ve ADAS prosedürünün ön koşullarından biri olabilir; ancak SAS kalibrasyonu kamera veya radar kalibrasyonunun yerine geçmez.

Ön cam değişimi, kamera sökülmesi, radar onarımı, kaza, süspansiyon veya rot işlemi bazı araçlarda ADAS kalibrasyonu gerektirebilir. Hangi olayın hangi sensör için kalibrasyon istediği üretici servis bilgisinden alınır. Gösterge uyarısının olmaması sistem geometrisinin doğru olduğunu kesinleştirmez.

HELLA ADAS genel bakışı, sensör arızaları, iletişim sorunları ve kalibrasyon hatalarını ayrı kategoriler olarak ele alır; direksiyon açı sensörü de ilgili veri kaynaklarından biridir. Doğru atölye, SAS, rot ve ADAS işlerini tek “reset” olarak sunmaz.

ADAS hedef panosu, düzgün zemin, ölçüm alanı, lastik basıncı ve araç yükü gibi özel koşullar isteyebilir. Yalnızca diagnostik tablet satın almak tam ADAS hizmeti vermek için yeterli değildir. Kalibrasyon ekipmanı ve eğitim ayrıca planlanır.

Karar rehberi

SAS özelliği olan cihaz nasıl seçilir?

Cihaz ürün listesinde “SAS reset” bulunması başlangıçtır. Servise gelen araçlarda ABS/ESP ve elektrikli direksiyon modüllerine erişim, canlı açı verisi, hata kodu, temel ayar ve gerekiyorsa son durak veya tork sensörü öğrenme kapsamı ayrı doğrulanır. Cihazın prosedür ön koşullarını açık göstermesi ve rapor kaydetmesi servis kalitesini artırır.

Temel OBD okuyucu genellikle SAS modülüne erişmez. Çok sistemli servis tableti yaygın araçlarda kalibrasyon sunabilir. Profesyonel cihaz daha geniş model kapsamı, yönlendirilmiş test veya ADAS ekipman entegrasyonu sağlayabilir. Servisin yaptığı işlere göre sınıf seçilir.

Rot servisi için tabletin araç kapsamı kadar hızlı VIN tanıma, servis kısayolu ve işlem sonrası rapor önemlidir. ADAS işi yapılacaksa kalibre edilecek kamera veya radar, yazılım lisansı ve fiziksel kalibrasyon seti birbiriyle uyumlu olmalıdır.

Satın alma öncesi marka, model, yıl ve yapılacak işlem yazılır. “Rot sonrası SAS kalibrasyonu, direksiyon kutusu değişimi sonrası temel ayar ve canlı açı okuma” gibi somut bir işlem listesi hazırlanır. Destek, üreticinin güncel araç ve işlev listesinde model yılı bazında kontrol edilir.

Karar rehberi

İşlem sonrası doğrulama ve müşteri teslimi

Kalibrasyon tamamlandıktan sonra direksiyon fiziksel merkezdeyken canlı açı değeri kontrol edilir. Uyarı lambaları sönmüş olmalı, hata kodları geri dönmemeli ve araç güvenli test sürüşünde düz ilerlemelidir. Direksiyon dönüşü, geri toplama ve ESP/EPS davranışı gözlemlenir. Üreticinin test sürüşü koşulu varsa aynen uygulanır.

Test sürüşünde cihaz ekranına sürücü bakmaz; veri kaydı veya ikinci teknisyen kullanılır. Düz ve güvenli yolda açı, teker hızları ve ilgili sensörler kaydedilebilir. Anormal müdahale veya uyarı oluşursa sürüş sonlandırılır ve sistem yeniden taranır.

İlk ve son tarama, rot ölçüm raporu ve kalibrasyon sonucu müşteri dosyasına eklenir. Değiştirilen parça ve yapılan temel ayar ayrı yazılır. “SAS sıfırlandı” yerine hangi araç koşulunda kalibrasyonun ve testin tamamlandığı belirtilir.

Doğru sonuç mekanik ve elektronik verinin eşleşmesidir. Yazılım başarı gösterirken direksiyon eğri, araç çekiyor veya canlı değer atlıyorsa işlem tamamlanmış kabul edilmez. Kök neden bulunana kadar araç güvenlik açısından değerlendirilir.

Karar rehberi

Kalibrasyon başarısız olursa izlenecek teşhis yolu

Cihaz kalibrasyonu reddettiğinde ilk olarak ekrandaki ön koşul ve hata mesajı kaydedilir. Direksiyonun mekanik merkezi, tekerlerin düz konumu, araç hızı, kontak durumu, sistem voltajı ve aktif ABS/ESP veya EPS kodları kontrol edilir. Sensör değeri hiç değişmiyor, kesiliyor veya izin verilen aralığın dışındaysa kalibrasyonu tekrarlamak yerine elektrik ve mekanik teşhise geçilir.

Direksiyon kutusu veya kolon yeni değiştiyse parça numarası, montaj konumu ve gerekiyorsa kodlama doğrulanır. Spiral kablo orta konumda kurulmadıysa hem sensör referansı hem kablo hareket aralığı risk altına girebilir. Parça sökülmeden üretici merkezleme işaretleri kontrol edilir.

Kalibrasyon tamamlanıyor fakat kısa sürüşte uyarı geri geliyorsa SAS değeri teker hızları, yaw ve yanal ivme verileriyle aynı kayıtta incelenir. Mekanik geometri yük altında değişiyor veya başka sensör referansı hatalı olabilir. Sonuç yalnızca park halinde alınan başarı mesajına bağlanmaz.

Teknik destek kaydına VIN’in gerekli bölümü, cihaz ve yazılım sürümü, hata kodları, canlı açı ekranı, rot raporu ve uygulanan prosedür eklenir. Bu bilgiler “SAS olmuyor” ifadesinden daha hızlı ve güvenilir çözüm sağlar.
