Oto elektrik arıza tespit cihazı nasıl seçilir?

Karar rehberi

Oto elektrik arızasında cihaz neyi gösterir?

Modern bir araçta far, cam, fan, kilit, klima, şarj sistemi ve motor yönetimi ayrı kontrol üniteleriyle haberleşebilir. Arıza tespit cihazı, desteklediği kontrol ünitelerine bağlanıp kaydedilmiş hata kodlarını, durum bilgilerini ve bazı parametreleri gösterir. Araç arıza tespit cihazının kapsamı; marka, model, üretim yılı, motor, donanım ve kontrol ünitesi yazılımına göre değişebilir.

Hata kodu, kontrol ünitesinin hangi devreyi veya çalışma koşulunu olağan dışı bulduğunu anlatır. “Sensör sinyali düşük” benzeri bir kayıt, sensörün kesin bozuk olduğunu göstermez. Düşük besleme, zayıf şase, oksitli soket, kopuk kablo, mekanik problem veya farklı bir bileşen aynı kodu oluşturabilir. Kod, sonraki kontrolün nereden başlayacağına dair ipucudur.

Cihazın gördüğü bir parametre fiziksel ölçümle aynı şey değildir. Kontrol ünitesi ham sinyali filtreleyebilir, başka değerlerle birleştirebilir veya yedek değer kullanabilir. Ekranda sıcaklık, voltaj, motor devri ya da anahtar durumu görülmesi arızalı parçayı kendiliğinden kanıtlamaz. Beklenmeyen değer, üretici test adımıyla ve uygun ölçüm cihazıyla doğrulanmalıdır.

Bazı oto elektrik arızaları hiçbir kayıt bırakmayabilir veya yalnızca belirli koşulda ortaya çıkabilir. Bu durumda hata kodu bulunmaması “araçta sorun yok” anlamına gelmez. Şikâyetin ne zaman oluştuğu, tarama verisi ve fiziksel devre kontrolü birlikte ele alınır.

Müşteri şikâyeti gösterge uyarısı, çalışmayan bir aksesuar veya aralıklı akü boşalması olabilir. Bunların her biri farklı modül ve test sırası gerektirir. Aracın teslim alınırken verdiği uyarıları ve kullanıcının hangi koşulda fark ettiğini iş emrine kaydetmek, tarama sonucunu doğru bağlama oturtur.

• Hangi modülün kayıt oluşturduğunu
• Arıza kodunun mevcut veya geçmiş durumunu
• Desteklenen parametre ve sistem testlerini

Karar rehberi

Teşhise müşteri şikâyeti ve güvenli ilk kontrolle başlayın

İyi bir elektrik teşhisi cihazı bağlamadan önce başlar. Ustaya hangi işlevin çalışmadığı, arızanın sürekli mi aralıklı mı olduğu, yağmurda veya soğuk ilk çalıştırmada değişip değişmediği sorulur. Bu bilgiler, taramada hangi modüllerin ve verilerin öncelikli olacağını belirler. Akü durumu ve görünür bağlantılar da ilk kontrolün parçasıdır.

Akü kutup başı, ana şase noktaları, sigortalar ve ilgili soketler gözle kontrol edilir. Düşük sistem voltajı birden fazla modülde haberleşme kodlarına neden olabilir. Önce voltajın ve bağlantıların durumu anlaşılmadan her modüldeki kodu ayrı bir parça arızası gibi yorumlamak gereksiz iş ve parça değişimi doğurabilir.

Araç enerjili veya enerjisiz çalıştırılacak testler, üretici talimatına göre ayrılmalıdır. Konnektör sökme, direnç ölçme, devreye harici gerilim uygulama ve aktif test aynı güvenlik koşuluna sahip değildir. Özellikle hava yastığı, hibrit ve elektrikli araçların yüksek gerilim bileşenlerinde eğitim ve servis prosedürü olmadan işlem yapılmaz.

İlk taramadan önce akü zayıfsa veya araçta yeni takviye yapıldıysa bunu servis notuna ekleyin. Tarama raporunu silmeden saklayın. Onarım öncesi ve sonrası kayıtları karşılaştırabilmek, müşteri şikâyetinin giderilip giderilmediğini anlamayı kolaylaştırır.

Karar rehberi

Tam sistem tarama ile motor OBD2 taramasını ayırın

Standart OBD2 motor taraması, emisyonla ilişkili güç aktarma verileri için ortak bir başlangıç sunar. Bir oto elektrik servisinde arıza; ABS, airbag, gövde, klima, gösterge, direksiyon veya başka bir kontrol ünitesinde de kayıtlı olabilir. Bu modüllere erişmek için aracın ilgili sistemlerini destekleyen çok sistemli tarama gerekir.

“16 pinli OBD soketi var” ifadesi, her kontrol ünitesinin açılacağını göstermez. Fiziksel bağlantı biçimiyle cihaz yazılımının araç içindeki modüllere erişimi farklı katmanlardır. Uyum kontrolü tam marka-model-yıl ve gerekiyorsa motor veya VIN bilgisiyle, yapılacak işlem adına göre yapılmalıdır.

İlk tarama sırasında modüllerin adını, kod durumunu ve iletişim hatalarını kaydedin. Aynı anda birden fazla modülde düşük voltaj veya iletişim kaydı görülüyorsa ortak besleme, şase veya ağ bağlantısı araştırılabilir. Bu ilişki yalnızca bir olasılık yönü verir; üreticinin ağ şeması ve ölçümleriyle doğrulanır.

Bir cihazın “tam sistem” olarak tanıtılması, tüm model yıllarında bütün fonksiyonların aynı olduğu anlamına gelmez. Aracın model yılına uygun kontrol ünitesinin listelendiğini, kodun ve canlı verinin okunabildiğini, servis işleminin de ayrıca desteklendiğini kontrol edin.

• Motor ve güç aktarma
• ABS ve SRS
• Gövde elektroniği ve klima
• Araç kapsamındaki diğer modüller

Karar rehberi

Canlı veri, aralıklı elektrik arızasını nasıl daraltır?

Canlı veri, kontrol ünitesinin o anda gördüğü parametreleri izlemeye yardım eder. Arızayı oluşturan koşul tekrarlanabiliyorsa ilgili veri grubu seçilir; örneğin şikâyet far açıldığında oluşuyorsa besleme gerilimi ve aydınlatma komutuyla ilişkili durumlar izlenebilir. Değerlerin her araçta aynı adla veya aynı ölçekte bulunacağı varsayılmaz.

Önce az sayıda ve birbiriyle ilişkili parametre seçin. Çok fazla veri açmak yenileme hızını düşürüp kısa süreli kesintinin fark edilmesini zorlaştırabilir. Komut edilen değer ile gerçek geri bildirim birlikte izlenebiliyorsa ikisini aynı zaman çizgisinde karşılaştırın.

Aralıklı arızada kayıt işlevi, teknisyenin ekranı sürekli izlemeden veriyi sonradan incelemesine yardım eder. Test koşulunu not edin: soğuk ilk çalışma, farlar açık, klima devrede veya belirli bir yol koşulu gibi. Araç hareket ederken ekranı sürücü değil başka bir teknisyen izlemeli ya da kayıt kullanılmalıdır.

Canlı veri anormal görünüyorsa sinyal kaynağı ve elektrik devresi ayrıca sınanır. HELLA’nın sensör ve aktüatör teknik kaynakları, teşhis sırasında hata hafızası, çalışma parametreleri ve uygun elektriksel ölçümün nasıl karşılaştırılacağını örnekler. Üretici değerleri ve araç prosedürü önceliklidir.

Karar rehberi

Aktif test ne zaman işe yarar, neyi kanıtlamaz?

Aktif test, desteklenen bir kontrol ünitesine geçici bir komut göndererek fan, röle, valf, lamba veya başka bir aktüatörün tepkisini gözlemlemeye yarar. Bu işlev, tarama cihazının yalnızca kod okuyup silmesinden farklıdır. Oto elektrik arıza tespit cihazı tavsiyesi ararken serviste gerçekten kullanılan aktif testleri model bazında kontrol edin.

Komut verildiği hâlde beklenen tepki oluşmuyorsa önce testin doğru modül ve araç koşulunda başlatıldığını doğrulayın. Ardından besleme, sigorta, şase, kablo ve aktüatör fiziksel olarak incelenir. Komut ekranında “başarılı” görülmesi, yük altında devrenin sağlam olduğunu tek başına kanıtlamaz.

Aktif test seçenekleri araca ve ECU’ya göre değişir; aynı cihazda bir araç için bulunan komut başka bir araçta görünmeyebilir. Üreticinin araç kapsamı, yazılım sürümü ve ilgili modülün destek durumu birlikte incelenmelidir. Her araçta her bileşene test komutu verileceği varsayılmamalıdır.

Test sırasında hareketli parçalar, fanlar ve yakıt sistemi beklenmedik biçimde çalışabilir. Araç güvenli konumda olmalı, çevredeki kişiler bilgilendirilmeli ve üretici prosedürü izlenmelidir. Yüksek gerilimli sistemlerde genel amaçlı aktif test varsayımlarıyla işlem yapılmaz.

Karar rehberi

Diagnostik cihaz multimetre ve osiloskop yerine geçmez

Arıza tespit cihazı kontrol ünitesinin kaydını ve desteklenen parametreleri gösterir. Multimetre devrede gerilim, direnç veya süreklilik ölçmeye; osiloskop ise sinyalin zaman içindeki biçimini görmeye yarar. Bu araçlar farklı sorulara cevap verir. Oto elektrik servisinde güvenilir karar çoğu zaman tarama, devre şeması ve fiziksel ölçümün birlikte kullanılmasını gerektirir.

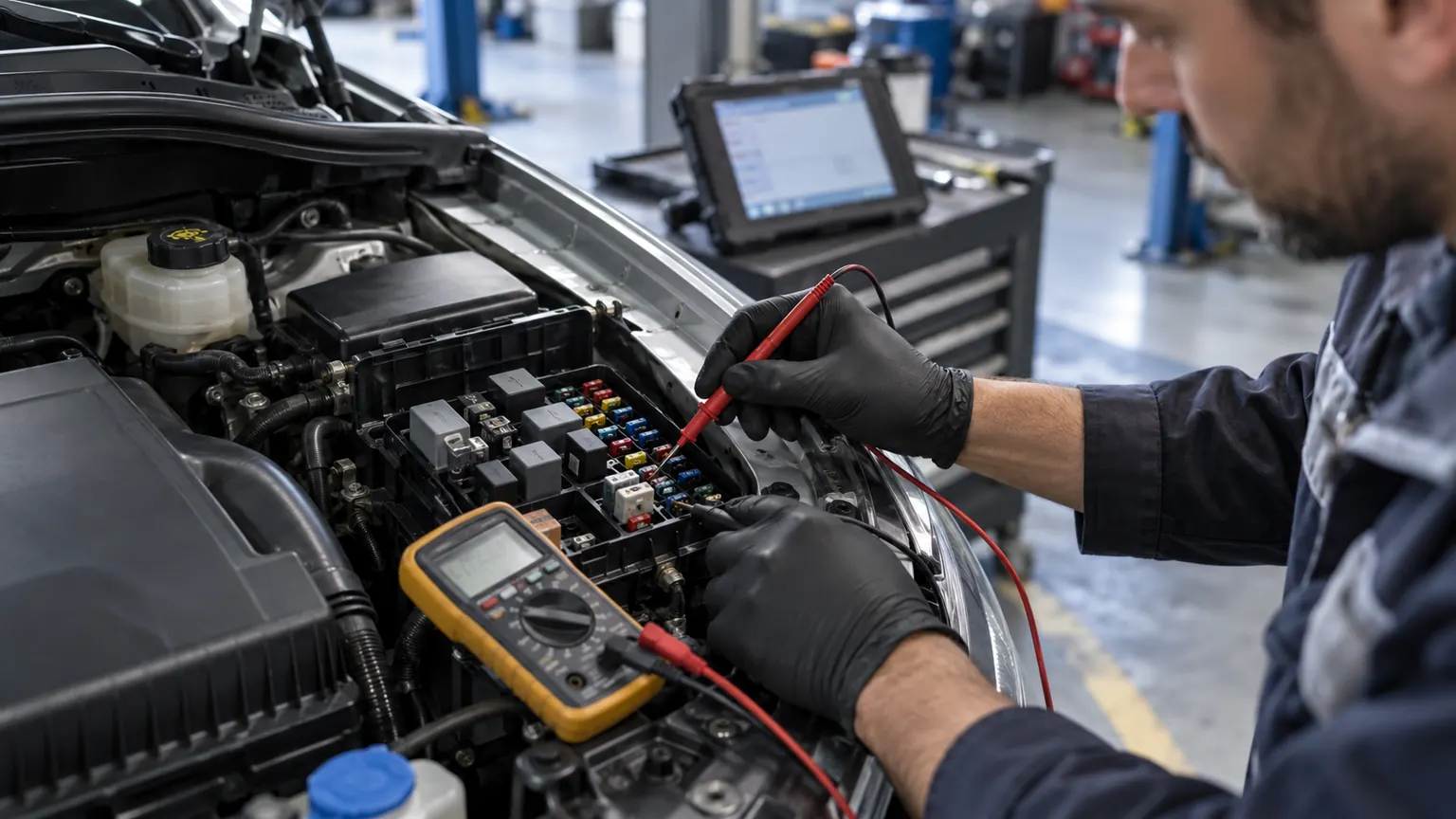

Multimetreyle ölçüm yaparken doğru referans noktası, ölçüm aralığı ve araç üreticisinin test yöntemi seçilir. Bir kablo yüksüzken doğru voltaj gösterebilir fakat yük altında düşüm oluşabilir. Bu yüzden yalnızca bir anlık voltaj veya süreklilik kontrolü tüm bağlantı sorunlarını dışlamaz.

Osiloskop, hızlı veya aralıklı sinyal değişimlerini incelemekte yardımcı olabilir. Sensör tipi, kablo bağlantısı ve beklenen dalga şekli bilinmeden ekranda görülen iz tek başına “sağlam/bozuk” kararı vermez. HELLA teknik notları, osiloskop ölçümünün bazı kontrollerde sinyalin iletildiğini gösterebildiğini, ancak tek başına sensörün doğru çalıştığını kanıtlamayabileceğini açıkça ayırır.

Arıza tespit cihazı, multimetre, osiloskop ve akım pensi aynı işlevin farklı markaları değildir. Servisin elektrik arızalarında sık yaptığı işlere göre fiziksel ölçüm ekipmanı da bütçeye dahil edilir. Cihaz seçimini “kaç arızayı kendi başına bulur?” diye değil, teknisyenin ölçüm akışını ne kadar desteklediği üzerinden değerlendirin.

• Tarayıcı: modül, kod ve parametre
• Multimetre: gerilim, direnç ve süreklilik
• Osiloskop: sinyalin zamana bağlı biçimi

Karar rehberi

Oto elektrik için cihaz alırken bu özellikleri kontrol edin

Cihazı yalnızca marka sayısı veya bakım fonksiyonu toplamıyla seçmeyin. Son dönemde servise gelen araçları ve en sık yapılan elektrik işlerini listeleyin. Sonra her aday cihazda aynı araç ve işlem için modül erişimini, canlı veri alanlarını, aktif testi, raporlamayı ve güncelleme koşullarını doğrulayın.

Önce tam sistem taramanın kapsamına bakın. Serviste sık görülen araçlarda ABS, airbag, gövde, klima ve motor kontrol ünitelerine erişim ihtiyacını ayrı ayrı belirtin. Bir cihazın araç markasını listeliyor olması, istenen kontrol ünitesini veya özel fonksiyonu desteklediğini kanıtlamaz.

Aralıklı arıza için canlı verinin seçilmesi, grafiklenmesi, kaydedilmesi ve raporla paylaşılması önemlidir. Aktif test gerekiyorsa, işlem adını üreticinin güncel kapsama listesinde kontrol edin. “Çift yönlü” veya “OE seviyesi” gibi genel tanımlar, her ECU’da her testi garanti etmez.

Kablolu ve kablosuz VCI tercihini atölye düzenine göre yapın. Kablosuz bağlantı araç çevresinde hareket kolaylığı sağlayabilir; bağlantı biçimi tek başına tarama kapsamını artırmaz. CAN FD, DoIP ve güvenli ağ geçidi gereksinimleri de servise gelen araçlarda gerekli olup olmadığına göre değerlendirilir.

Satın alma maliyetine başlangıç yazılımı, güncelleme süresi ve yenileme bedeli, adaptörler, garanti, destek ve kutu içeriğini dahil edin. Türkçe menü, teknisyenin menüler arasında daha kolay ilerlemesine yardımcı olabilir; fakat Türkçe dil desteği doğru araç kapsamı veya teknik doğruluk garantisi değildir.

• Araç ve modül kapsamı
• Canlı veri kaydı ve grafik
• Araç bazında aktif test
• Protokol ve güvenli erişim
• Lisans, güncelleme, garanti ve destek

Karar rehberi

Oto beyin arıza tespiti ile ECU programlama farklıdır

“Oto beyin arıza tespit cihazı” arayan kullanıcı çoğu zaman motor veya başka bir kontrol ünitesine bağlanıp kayıtları incelemek ister. Bu iş, modül kodlarını ve desteklenen verileri okumayı kapsar. ECU kodlama, araç konfigürasyonunu değiştirebilir; ECU programlama ise üretici tarafından izin verilen koşullarda kontrol ünitesinin yazılımına müdahale eder. Ürün adındaki “beyin cihazı” ifadesi bu işlemlerin hepsinin bulunduğunu kanıtlamaz.

Kontrol ünitesine bağlantı kurulamıyorsa doğrudan ECU arızası kararı verilmez. Önce besleme ve şase, ilgili sigortalar, bağlantı soketi, ağ iletişimi ve aracın uyku/uyanma koşulları incelenir. Başka modüllerde de iletişim hatası varsa ortak ağ hattı veya besleme ihtimali araştırılır. Üretici elektrik şeması ve ölçüm prosedürü kullanılmalıdır.

Örneğin bir modüle erişilemiyor ve başka kontrol üniteleri de aynı anda iletişim kaydı oluşturuyorsa arayüz, ağ hattı veya ortak besleme gibi etkenler incelenir. Tek modülde bağlantı yoksa sigorta, soket, besleme ve şase ölçümleri üretici pin şemasına göre yapılır. Tarama cihazının “iletişim yok” mesajı, kontrol ünitesinin iç devresini test etmiş sayılmaz.

Bir yazılım güncellemesi, modül kodlaması veya çevrim içi işlem için temel arıza okuyucudan farklı arayüz, lisans, güvenli erişim ve kararlı güç desteği gerekebilir. İşlem yarıda kesilirse modül çalışmaz hâle gelebilir. Yalnızca cihazın menüsünde bir seçenek görünmesine dayanarak ECU yazılımına müdahale edilmez.

Kodlama, araçtaki bir modülün hangi donanım ve seçeneklerle çalışacağını yapılandırabilir. Programlama işlemi ise yazılım yükleme veya yeniden yazma sürecidir. Arıza tarayıcısında bu kelimelerin aynı özellik gibi listelenmesi doğru seçim için yeterli bilgi değildir; gerekli çevrim içi hesap, lisans süresi, güç kaynağı ve üretici onayı ayrıca kontrol edilir.

Bu nedenle satın alma öncesi şu soruyu sorun: İş kodları okumak mı, araç donanımını kodlamak mı, yoksa modül yazılımını yeniden programlamak mı? Her iş için cihaz ve lisans kapsamı ayrı doğrulanmalıdır. Program, arayüz ve lisans farklarını ayrı rehberimizde de açıklıyoruz.

Karar rehberi

Servis profilinize uygun cihaz sınıfını belirleyin

Kendi aracında motor arıza lambasını kontrol eden kullanıcıyla her gün elektrik ve elektronik arızası alan oto elektrik servisi aynı cihaza ihtiyaç duymaz. Temel OBD okuyucu, servis tableti ve profesyonel platform arasındaki fark; modül kapsamı, canlı veri kalitesi, raporlama, aktif test, protokol ve yazılım maliyetinde ortaya çıkar.

Bireysel kullanımda temel kod okuma ve sınırlı motor verisi yeterliyse daha sade bir OBD2 cihazı düşünülebilir. ABS, airbag veya gövde sistemine erişim isteniyorsa ürünün bu modülleri ilgili araçta açıkça desteklemesi gerekir. “Araba arıza tespit cihazı” şeklindeki genel ürün adı tek başına işlev açıklaması değildir.

Oto elektrik atölyesi için düzenli tam sistem tarama, canlı veri ve modül raporu öncelikli olabilir. Sık karşılaşılan araçlarda aktüatör testi veya bakım işlemi gerekiyorsa bunlar ayrıca kapsama göre seçilir. Cihazın yanında devre şeması, üretici prosedürü ve elektriksel ölçüm ekipmanı da iş akışının parçasıdır.

Ancel DS600 gibi profesyonel tabletler, üretici bilgisine göre aktif test ve çeşitli servis işlevleri sunar; teknik kapsam araç ve kontrol ünitesi bazında değişebilir. Bu nedenle satın almadan önce servise gelen marka-model-yıl ile yapılacak aktif test veya modül taramasının güncel resmi listede karşılığı aranmalıdır. Cihaz, fiziksel devre ölçümünün yerini almaz.

Karar rehberi

Satın almadan önce aynı araçta kısa doğrulama yapın

Birden fazla cihazı karşılaştırırken aynı araç, modül ve işlem listesi kullanılmalıdır. “Hangi cihaz daha iyi?” sorusunu ölçülebilir hâle getirmek için, servise en sık gelen birkaç araçta erişilmesi gereken modüller ve yapılması gereken testler yazılır. Böylece ürün adları değil günlük iş akışı karşılaştırılır.

Araç listesini marka, model, yıl, motor ve varsa kontrol ünitesiyle hazırlayın. Test listesini de somutlaştırın: tüm modülleri tara, ilgili kodları sakla, izlenecek parametreleri aç, kaydı dışa aktar, belirli aktüatörü test et gibi. Satıcı veya üreticiye bu bilgilerle kapsam sorusu yöneltin.

Cihazın demo imkânı varsa ilk tarama, canlı veri grafiği ve rapor kaydını deneyin. Ekran görüntüsünde aracın kimliği veya kişisel veri kalmamasına dikkat edin. Cihaz kodu sildikten sonra sorunun çözülüp çözülmediğini değil, arıza giderildikten sonra aynı testin nasıl tekrarlandığını inceleyin.

Kapsam cevabı bulunamıyorsa belirsizliği satın alma notuna yazın. Üretici veya yetkili satıcının güncel resmi işlev listesi, genel reklam metninden daha değerlidir. Kesin araç-işlem desteği doğrulanana kadar içeriği veya satın alma kararını mutlak uyumluluk iddiasına dayandırmayın.

Mümkünse cihazı kendi iş akışınızda deneyin: önce mevcut kodları silmeden tarama alın, ardından sık kullanılan bir canlı veri grubunu açın ve raporu kaydedin. Serviste sık görülen bir aktif testi çalıştırmadan önce üretici ön koşullarını okuyun. Bu deneme bağlantı kararlılığını, menüdeki dil anlaşılabilirliğini ve raporun müşteriye aktarılabilirliğini görmenizi sağlar.
