Autel MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu

Ürün detayı

Bu OBD2 ana kablo ne işe yarar?

Kablo, diagnostik tablet ile aracın veri bağlantı soketi arasında fiziksel iletişim hattı kurar. Kırmızı gövdeli 15 pin dişi DB15 uç MX808 veya MX808S tabletin üst bağlantı noktasına takılır ve iki sabitleme vidasıyla tutulur. Diğer uç aracın standart 16 pin OBD-II soketine bağlanır.

Arıza kodu, canlı veri veya servis fonksiyonu kablonun kendi özelliği değildir; yapılabilen işlemleri bağlı tabletin yazılımı ve araç kapsamı belirler.

• Tablet tarafı: 15 pin dişi DB15
• Araç tarafı: 16 pin erkek OBD-II
• Pasif fiziksel veri bağlantısı
• Cihaz işlevlerini genişletmez

Ürün detayı

MX808 ve MX808S uyumluluğu nasıl kontrol edilir?

Autel MX808S kullanım kılavuzu tablette ana kablo için DB15 bağlantı noktası bulunduğunu gösterir. Autel’in ana test kablosu sayfası da MX808 ile MX808S modellerini 16 pin OBD2 - 15 pin kabloyla uyumlu cihazlar arasında listeler.

Yine de ürün fotoğrafındaki dişi DB15 uç, vida aralığı ve OBD-II gövdesi mevcut kablonuzla karşılaştırılmalıdır. Model adı benzer olsa da Bluetooth, DoIP/CAN FD veya farklı VCI kullanan varyantlarda aynı kablo varsayılmaz.

• Cihaz etiketi: MX808 veya MX808S
• DB15 soket ve vida aralığı
• Mevcut kablonun pin/gövde eşleşmesi
• Kablosuz VCI modellerini ayrı değerlendirme

Ürün detayı

Satışa konu kablonun kimliği

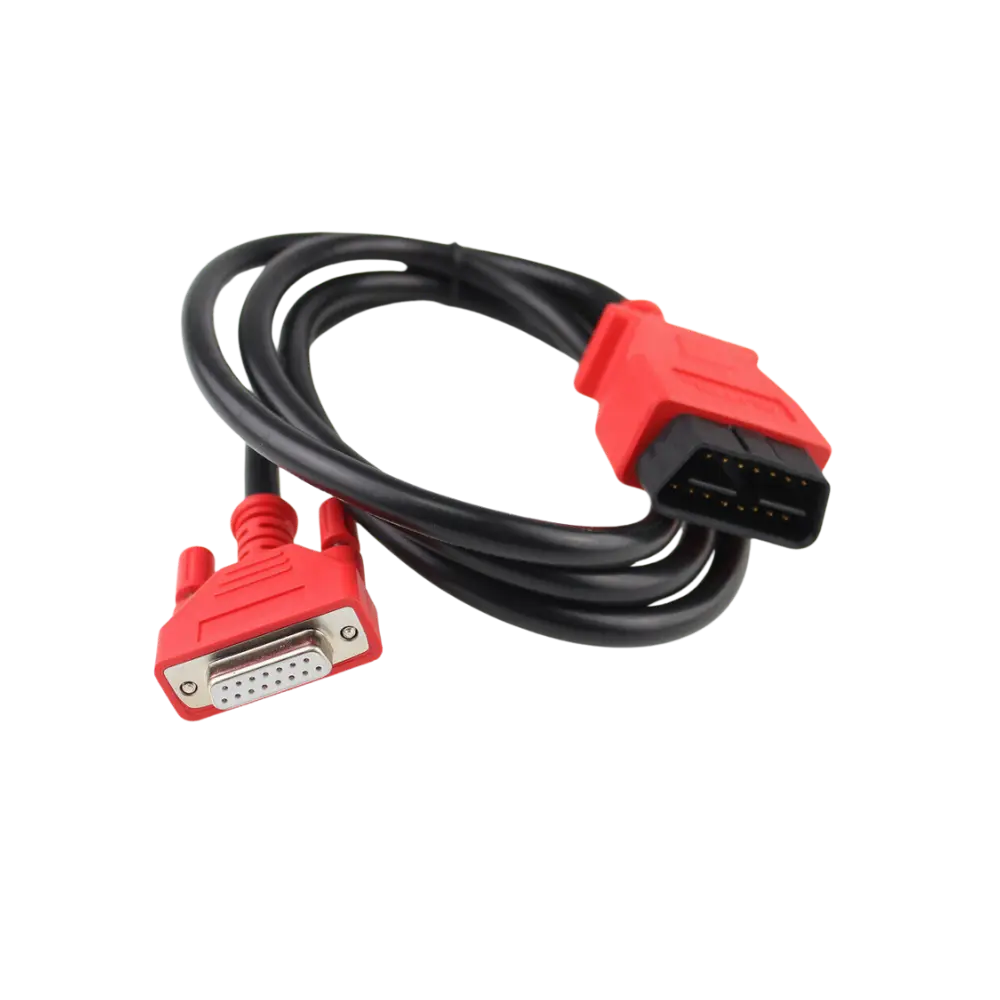

Galeride satışa konu tek kablonun gerçek fotoğrafı bulunur. Görselde siyah kablo, kırmızı kalıplı konnektör gövdeleri, sabitleme vidalı metal çerçeveli 15 pin dişi DB15 uç ve 16 pin erkek OBD-II uç görülür. Fotoğrafta üretici logosu, etiket veya doğrulanabilir Autel parça kodu bulunmadığından orijinallik iddiası kurulmaz.

Teslimat bir adet fiziksel kablodur.

• 1 adet bağlantı kablosu
• Kırmızı konnektör gövdeleri
• DB15 sabitleme vidaları
• Üretici parça kodu doğrulanmadı

Ürün detayı

Bağlantı sırasında nelere dikkat edilir?

Araç kontağı ve cihaz bağlantısı için Autel’in ilgili model kılavuzundaki sıra izlenir. DB15 uç doğru yönde ve zorlanmadan yerleştirilir; vidalar yalnız bağlantıyı sabitleyecek kadar sıkılır. OBD-II soketinde eğilmiş veya kirli pin görülürse kablo takılmaz.

İletişim kesintisi yaşanıyorsa kablo değiştirilmeden önce araç soketi, cihaz portu, besleme ve yazılım durumu ayrı ayrı kontrol edilir.

• Konnektörü zorlamadan takın
• Pin ve soketleri gözle kontrol edin
• Vidaları dengeli sabitleyin
• Arıza kaynağını kabloyla sınırlamayın

Ürün detayı

Kablo hangi özellikleri eklemez?

Bu aksesuar yeni araç markası, protokol, kodlama, programlama, güvenlik geçidi erişimi veya servis fonksiyonu açmaz. Çalışan bir MX808/MX808S tabletin araçla kablolu bağlantısını sağlar. Cihazın aboneliği, yazılım güncellemesi, kullanıcı hesabı ve araç destek kapsamı ayrı konulardır.

Standart dışı OBD-I araç soketleri için gereken marka adaptörleri de pakete dahil değildir.

• Yazılım ve lisans içermez
• Araç kapsamı eklemez
• SGW erişimi sağlamaz
• OBD-I adaptörü içermez

Ürün detayı

Paket içeriği ve satın alma kontrolü

Paket yalnız bir adet DB15 - OBD-II ana bağlantı kablosundan oluşur. Tablet, taşıma çantası, güç adaptörü, USB kablosu ve marka özel OBD-I adaptörleri dahil değildir. Sipariş vermeden önce cihazın tam model adını ve soketini kontrol etmek, yalnız benzer kırmızı gövdeye bakarak karar vermekten daha güvenlidir.

• Paket: 1 adet ana kablo
• Tablet ve VCI dahil değil
• Yazılım ve lisans dahil değil

Ürün detayı

Hangi ürünlerle karıştırılmamalıdır?

Bu kablo standart OBD2 uzatma kablosu değildir; cihaz tarafında özel DB15 bağlantısı bulunur. Launch erkek-dişi OBD2 uzatma kabloları, Fiat 12+8 pin SGW adaptörü ve 26 pin Autel ana kabloları fiziksel olarak farklı ürünlerdir.

Seçim yapılırken marka adından önce iki uçtaki pin sayısı, konnektör cinsiyeti, gövde anahtarı ve sabitleme yapısı karşılaştırılır.

• OBD2 uzatma kablosu değildir
• Fiat 12+8 SGW adaptörü değildir
• 26 pin Autel kablosu değildir
• Uç yapısı fotoğrafla eşleştirilmelidir

Ürün detayı

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli ile ana cihaz ile araç soketi arasında bağlantı kurma

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli kullanılmadan önce ana cihaz ve araç tarafındaki konnektörler karşılaştırılır. Ana cihaz modeli, iki konnektör ve pin düzeni MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu etiketiyle eşleştirilir.

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu üzerinde eğilmiş pin, çatlak kılıf veya gevşek konnektör bulunuyorsa servis bağlantısı kurulmaz. MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu zorlanmadan takıldıktan sonra kısa bir okuma testi yapılır.

Haberleşme sonucu MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu ile kullanılan cihaz ve araç soketi belirtilerek kaydedilir.

• İki konnektörü ve pinleri karşılaştır
• 15 pin dişi DB15 uç bilgisini doğrula
• Kabloyu zorlamadan bağla
• Kısa haberleşme testi yap

Ürün detayı

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli ile haberleşme sorununda kablo ve pinleri kontrol etme

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli ile haberleşme kurulamadığında önce araç soketindeki güç ve ana cihazın çalıştığı doğrulanır. MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu üzerindeki pinler, kablo kılıfı ve konnektör yönü yeniden incelenir.

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu, uyumlu olduğu bilinen bir cihaz veya araç bağlantısında kısa karşılaştırma testine alınır.

Ana cihaz modeli, araç soketi ve konnektör yapısı doğru olduğu hâlde MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu iletişim kuramıyorsa hata ekranı ile iki konnektörün fotoğrafı servis kaydına eklenir.

İş sonunda MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu, konnektör gövdesinden tutularak sökülür ve keskin açıyla sarılmadan saklanır.

• Araç soketindeki gücü kontrol et
• Kablo kılıfı ve pinleri incele
• Bilinen bağlantıda karşılaştırma testi yap
• Hata ekranı ile bağlantıyı kaydet

Ürün detayı

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli hangi yakın ürünlerle karşılaştırılır?

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli ile BMW 20 Pin OBD Kablo, Binek OBD kablo seti 8 parça, Launch OBD2 kablo 15 cm ve Launch OBD2 kablo 30 cm birbirinin doğrudan alternatifi değildir.

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli karşılaştırmasında autel’in DB15 ana kablosu, BMW’nin yuvarlak 20 pin adaptörü, eski tip binek soket seti ve standart Launch uzatma kabloları aynı görevi yapmaz. Ana cihaz kablosu, araç adaptörü ve uzatma kablosu ayrımı bağlantı kurulmadan önce yapılmalıdır.

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli uyumlu ana cihaz ile araç veya modül arasındaki fiziksel haberleşme hattını kurar.

15 pin dişi DB15 uç, 16 pin erkek OBD-II uç ile tablet soketi ve pin dizilimi yanında konnektör tipi, pin düzeni ve kablo uzunluğu karşılaştırılır.

BMW 20 Pin OBD Kablo, Binek OBD kablo seti 8 parça, Launch OBD2 kablo 15 cm ve Launch OBD2 kablo 30 cm farklı araç soketi veya servis bağlantısı için hazırlanmış olabilir.

Kablo yalnız fiziksel bağlantı görevini yerine getirir; ana cihazın yazılımına araç markası ya da servis fonksiyonu eklemez.

• BMW 20 Pin OBD Kablo: serviste eski nesil BMW araçlarla çalışma ve uyumlu cihazla kablolu teşhis bağlantısı
• Binek OBD kablo seti 8 parça: 8 parça adaptör seti ve eski tip binek soketleri
• Launch OBD2 kablo 15 cm: dar OBD soketine erişim ve launch cihaz bağlantısı
• Launch OBD2 kablo 30 cm: 30 cm OBD2 bağlantısı ve launch cihaz bağlantısı

Ürün detayı

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli paket ve bağlantı bilgileri

MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli paketi yalnız kutu içeriğinde adı ve adedi belirtilen kablo veya adaptörleri kapsar. 15 pin dişi DB15 uç, 16 pin erkek OBD-II uç ile tablet soketi ve pin dizilimi ürün tesliminde fiziksel parçayla karşılaştırılır.

Pakette diagnostik tablet veya araç yazılımı bulunduğu varsayılmaz. MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli bir ana cihaz gerektiriyorsa uyumlu cihaz ailesi ayrıca belirtilir. Garanti yalnız satın alınan fiziksel ürün için, açıklanan süre ve koşullarla geçerlidir.

• MX808 / MX808S Uyumlu OBD2 Ana Bağlantı Kablosu modeli fiziksel bağlantı parçası
• Konnektör ve pin yapısı
• Adet ve varsa kablo uzunluğu
• Uyumlu ana cihaz ailesi
