Bağlantı ekipmanı
OBD kablosunun araca takılması tek başına doğru iletişim kurulacağı anlamına gelmez. Araç tarafındaki soket, cihaz veya VCI tarafındaki bağlantı, OBD2 to USB kullanılıyorsa sürücü ve yazılım, pin düzeni, kablonun görevi ve yapılacak diagnostik işlem birlikte doğrulanmalıdır.
Karar rehberi

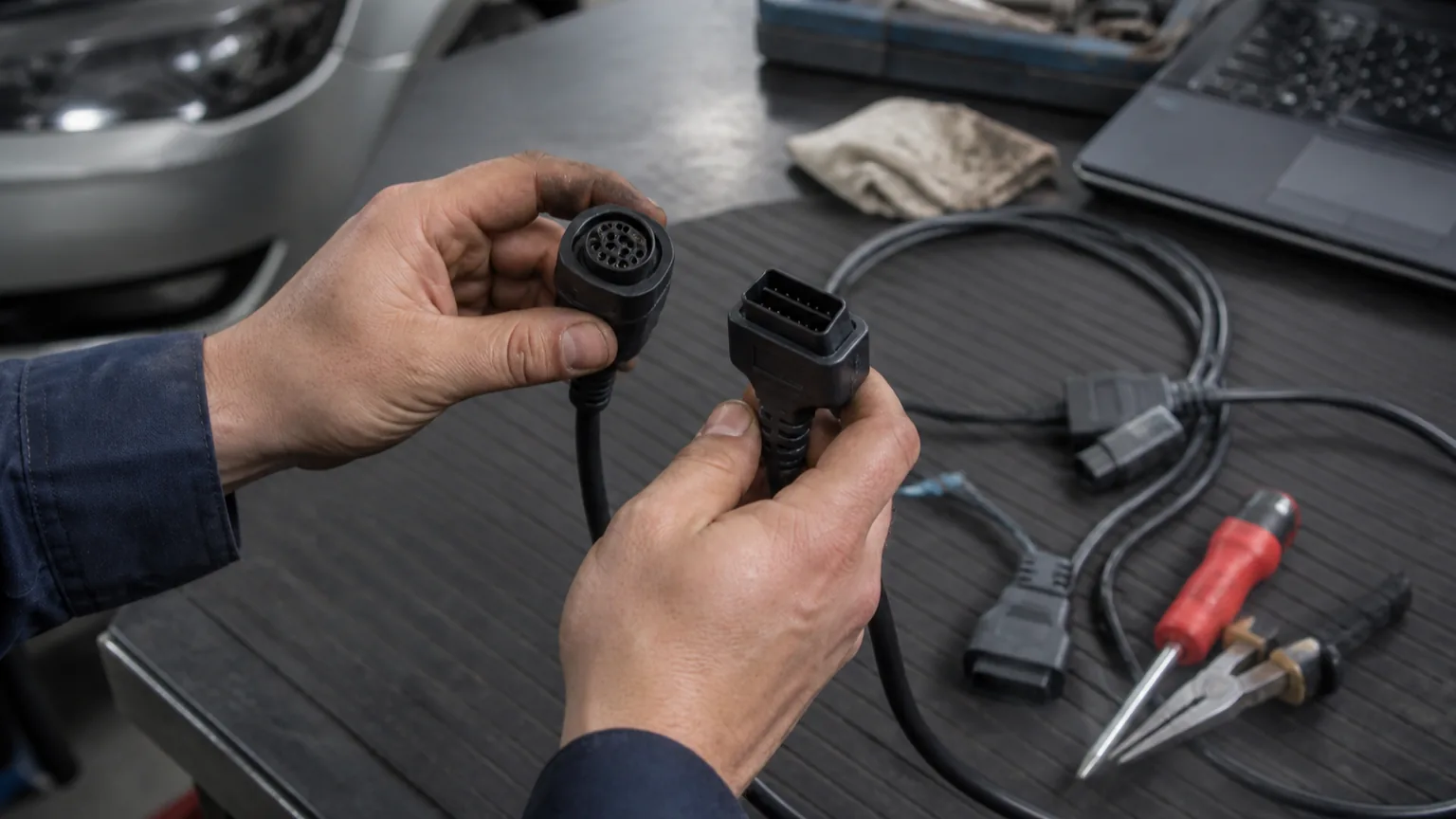

Kablo seçerken yalnız araç markasına bakmak yeterli değildir. Araçta standart 16 pin OBD2 soketi veya markaya özgü eski bir bağlantı bulunabilir. Kablonun diğer ucu ise doğrudan cihaza, ayrı bir VCI ünitesine ya da marka adaptörüne bağlanabilir. Her iki uç ve kullanılan cihaz modeli ürün bilgisiyle eşleşmelidir.
Karar rehberi
Bir kablonun sokete fiziksel olarak oturması, cihazın araçtaki bütün kontrol ünitelerini okuyacağı anlamına gelmez. Haberleşme protokolü, cihaz yazılımı, araç marka-model-yıl desteği ve seçilen fonksiyon ayrıca belirleyicidir. Kablo bağlantıyı taşır; cihazın yazılım kapsamını genişletmez.
Karar rehberi
OBD2 to USB arayan kullanıcı bazen basit bir uzatma kablosu, bazen de PC programıyla çalışan elektronik arayüz arar. Bu iki ürün aynı değildir. Yalnız USB ucu olan kablo, bilgisayara diagnostik yeteneği kazandırmaz; araçla haberleşmek için uygun arayüz donanımı, sürücü, yazılım ve lisans gerekir.
Pasif kablo yalnız fiziksel bağlantıyı taşır. Elektronik arayüz ise araç protokolünü bilgisayar yazılımıyla konuşturur. Ürün açıklamasında cihaz modeli, desteklenen işletim sistemi, sürücü kaynağı ve hangi programla çalıştığı açık değilse satın alma kararı verilmemelidir.
PC tarafında USB sürücüsünün kurulması da tek başına yeterli değildir. Program içinde doğru port veya arayüz seçilmeli, araç kontağı ve gerilim kontrol edilmeli, ilk bağlantı düşük riskli kod okuma veya canlı veriyle doğrulanmalıdır. Kodlama, adaptasyon veya yazma işlemi ilk test adımı olarak kullanılmamalıdır.
İnternette “OBD2 USB kablo” adıyla satılan ürünlerde ELM327 sınıfı temel okuyucu, marka özel arayüz, J2534 Pass-Thru arayüzü veya yalnız uzatma kablosu aynı başlık altında görülebilir. İhtiyaç motor kodu okumak mı, VAG-COM gibi marka özel çalışma mı, yoksa OEM programlama süreci mi önce ayrılmalıdır.
Karar rehberi
15 cm gibi kısa bir uzatma, VCI ünitesini soketten uzaklaştırmak ve dar alandaki yükü azaltmak için yeterli olabilir. 30 cm kablo cihazı daha rahat konumlandırabilir; ancak gereksiz uzunluk sürücü ayak bölgesinde kablo karmaşası oluşturabilir. Seçim soketin yeri, VCI ağırlığı ve servis çalışma biçimine göre yapılmalıdır.
Karar rehberi
Benzer görünen bağlantılarda bütün pinler aynı amaçla kullanılmayabilir. Eksik veya hatalı pin bağlantısı iletişim sorununa, gevşek uçlar ise kesintili bağlantıya neden olabilir. Kablo gövdesi, konektör kilidi, bükülme noktaları ve cihaz tarafındaki temas yüzeyleri satın almadan ve kullanmadan önce incelenmelidir.
Karar rehberi
Kamyon, otobüs, motosiklet ve eski tip özel soketli araçlarda standart 16 pin OBD2 kablo yeterli olmayabilir. Servise gelen araç grupları belirlenmeli; gerekli marka adaptörleri, 12/24 V uygunluğu ve cihazın ilgili araç yazılımı ürün veya set içeriğinde açıkça görülmelidir.
Karar rehberi
SGW bypass kablosu, belirli araçlarda güvenlik geçidi çevresindeki fiziksel bağlantı düzeni için kullanılır. Standart OBD uzatma kablosu değildir ve tek başına yazılım lisansı ya da işlem yetkisi sağlamaz. Araç modeli, bağlantı noktası, cihaz uyumu ve yapılacak işlem ayrı ayrı doğrulanmalıdır.
Karar rehberi
Önce kontağın ve araç geriliminin uygun olduğunu, ardından soket ve kablo uçlarının tam oturduğunu kontrol edin. Başka bir kablo denemeden önce cihazın doğru araç ve bağlantı seçeneğinde olduğundan emin olun. Eğilmiş pin, gevşek konektör veya hasarlı kablo görülürse bağlantıyı zorlamayın.
Sık sorulan sorular
Hayır. Araç tarafındaki soket aynı görünse bile cihaz tarafındaki konektör, pin düzeni ve üreticiye özgü bağlantı farklı olabilir. Kablo cihaz modeliyle doğrulanmalıdır.
Seçim soketin konumuna, VCI ünitesinin ağırlığına ve çalışma alanına bağlıdır. Kısa kablo daha az yer kaplar; uzun kablo cihazı konumlandırmayı kolaylaştırabilir.
Hayır. Kablo yalnız fiziksel iletişim yoludur. Okunabilen sistemleri cihaz donanımı, yazılım kapsamı, araç desteği ve gereken güvenlik erişimi belirler.
Tek başına yeterli kabul edilmez. Ürünün pasif kablo mu elektronik arayüz mü olduğu, USB sürücüsü, uyumlu program, lisans, araç protokolü ve yapılacak işlem birlikte doğrulanmalıdır.
Hayır. Bypass kablosu belirli bir fiziksel bağlantı görevi taşır. Yazılım hesabı, lisans ve desteklenen işlem ayrıca kontrol edilmelidir.
Yanlış pin düzeni, gevşek soket, hasarlı kablo, düşük araç gerilimi, yanlış araç seçimi veya cihaz yazılımının ilgili sistemi desteklememesi bağlantıyı engelleyebilir.
