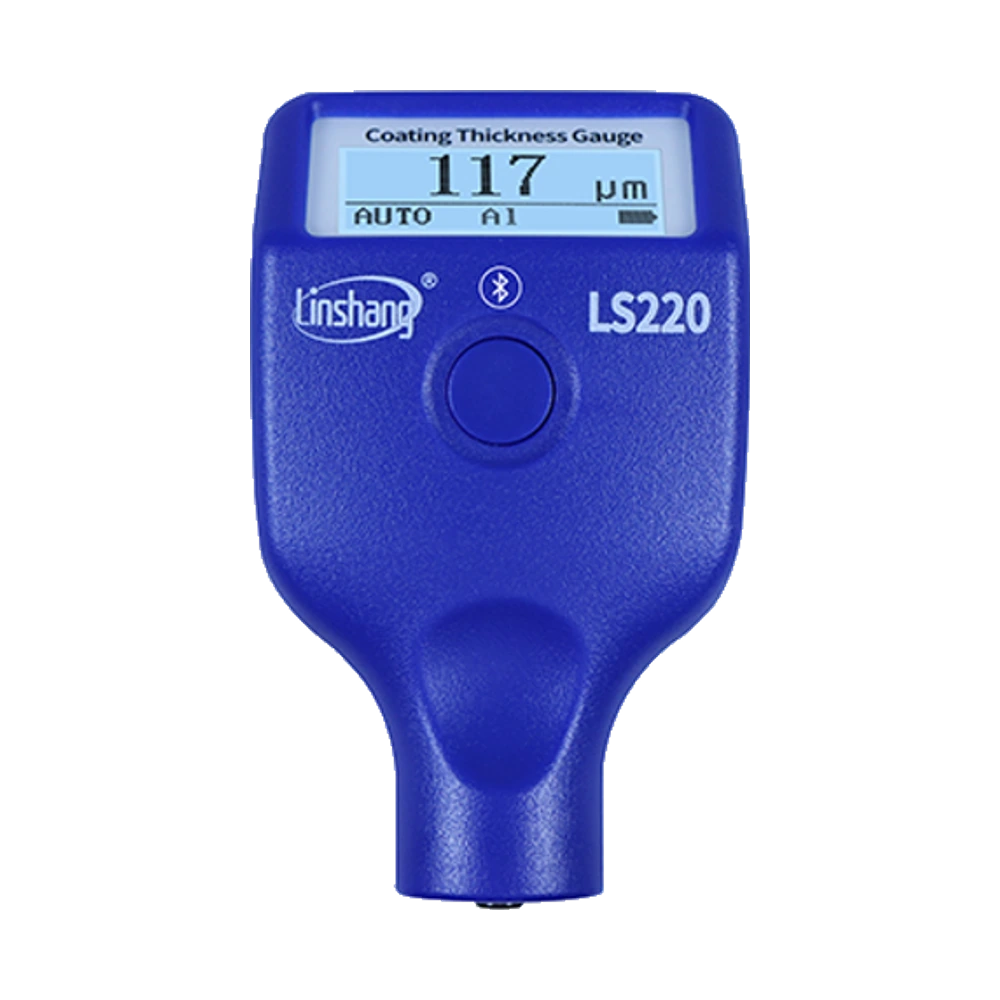

Linshang LS220 Boya Kalınlık Ölçer

Ürün detayı

LS220 ne ölçer?

LS220, manyetik demir veya çelik altlık üzerindeki boya ve manyetik olmayan alüminyum altlık üzerindeki yalıtkan kaplamanın kalınlığını yüzeye zarar vermeden ölçer. Pilli kompakt ölçerde, hall etkisi ve girdap akımı prensipleri arasında yüzey tipine göre geçiş yapar.

Mavi gövdeli seçenekte, ekranda Fe demir, Al alüminyum, FeZn galvanizli demir için kullanılır; metal olmayan gövde ayrıca bildirilir. LS220 çalışma akışında, metalik demir parçacığı içeren macun algılandığında cihaz iki sesli uyarı ve modelin ekran yapısına göre görsel ikaz verebilir.

Dahili problu yapıda, bu tanıma, tüm macun türlerini veya her onarım yöntemini kesin olarak teşhis eden laboratuvar analizi değildir.

• Çelik panel üzerinde boya kalınlığı
• Alüminyum panel üzerinde kaplama kalınlığı
• Galvanizli demir yüzey göstergesi
• Metalik macun için sesli ve görsel uyarı
• Metal olmayan gövde bildirimi

Ürün detayı

Doğrulanmış teknik özellikler

Linshang’ın güncel ürün sayfası LS220 için 0–5000 µm aralık verir. Pilli kompakt ölçerde, çözünürlük ölçülen kalınlığa göre 0,1 µm, 1 µm veya 10 µm basamaklarına geçer.

Mavi gövdeli seçenekte, 0–3000 µm bölümünde doğruluk en fazla ±(%3H + 2 µm), 3000–5000 µm bölümünde en fazla ±(%5H + 2 µm) olarak listelenir; H referans kalınlığı ifade eder. LS220 çalışma akışında, minimum demir altlık kalınlığı 0,2 mm, alüminyum için 0,05 mm’dir.

Dahili problu yapıda, bu değerler üretici şartlarıdır; kir, eğrilik, kenar, sıcaklık ve prob açısı saha sonucunu etkileyebilir.

Ölçüm aralığı

0–5000 µm5 mm’ye kadar boya veya kaplama

Ölçüm aralığı süresi

0,5 saniyeÜreticinin güncel model değeri

Minimum ölçüm alanı

Ø25 mmProbun ihtiyaç duyduğu yüzey alanı

Prob

Dahili entegre yakut probAşınmaya dayanıklı yakut uç

Ekran

128 × 48 nokta matris LCDModelin okuma düzeni

Çalışma sıcaklığı

−20 °C ile 50 °CResmî teknik aralık

Boyut

101 × 62 × 28 mmAna cihaz ölçüsü

Ağırlık

79 g, pil dahilÜretici değeri

Ürün detayı

Bu modelin aile içindeki farkı

LS220 seçimi yapılırken prob, ekran, güç kaynağı ve çalışma sıcaklığı birlikte incelenir.

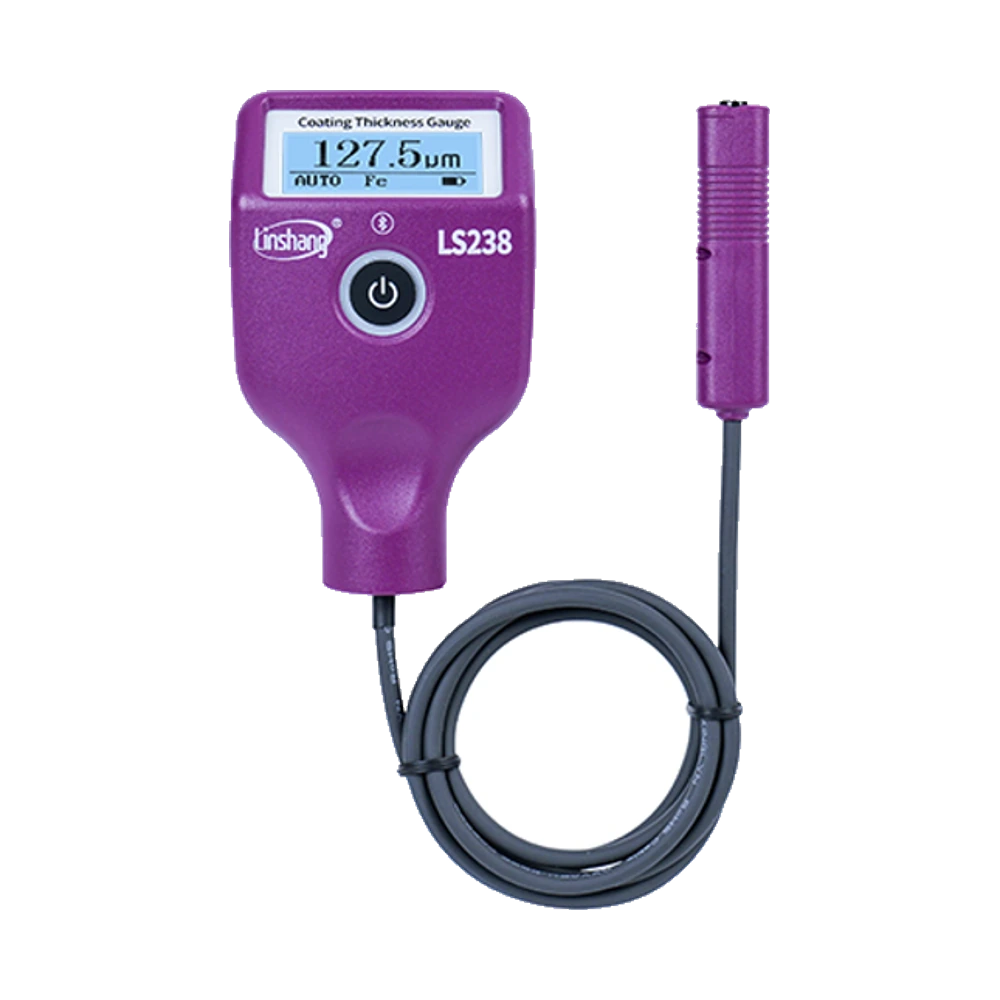

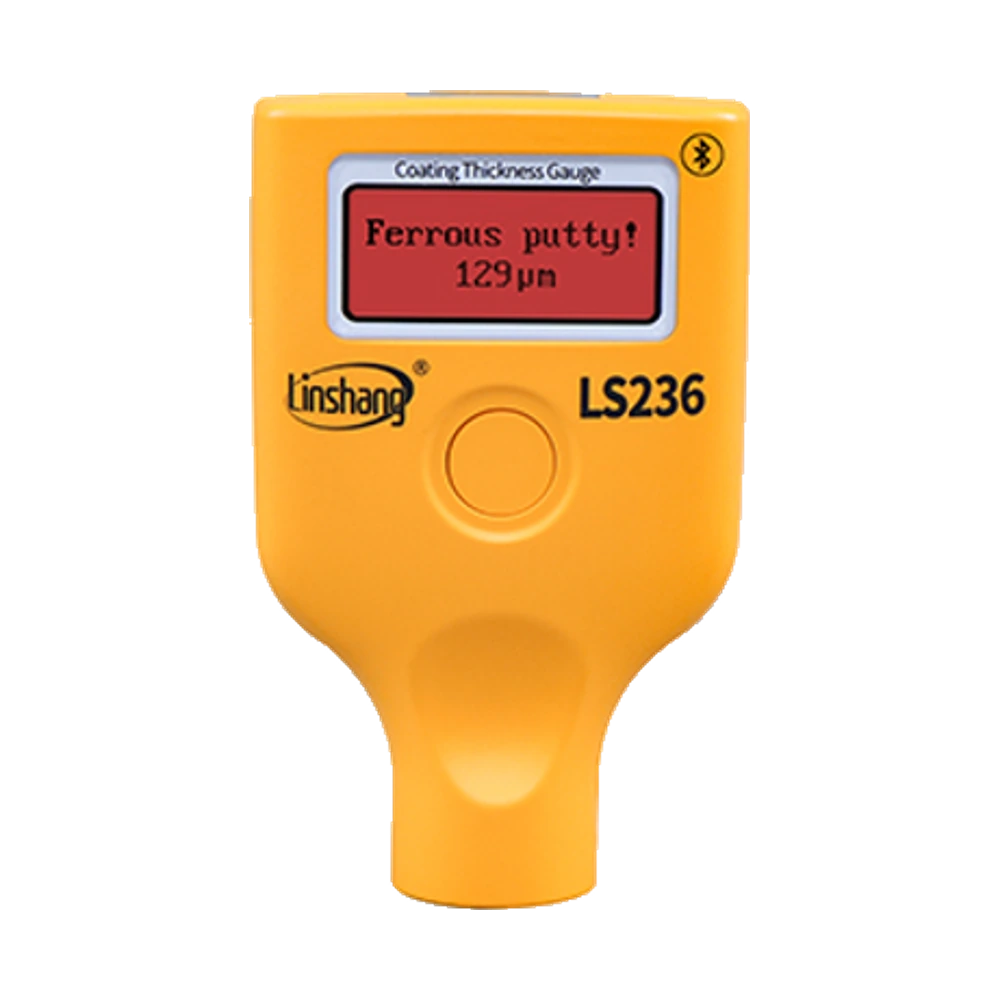

Linshang ailesindeki renkler yalnız estetik seçenek değildir: mavi LS220 pilli kompakt gövdeye, turuncu LS236 çift ekrana ve düşük sıcaklık desteğine, pembe LS237 şarjlı batarya ile dönen renkli ekrana, mor LS238 ise şarjlı gövdeyle harici küçük proba sahiptir.

Pilli kompakt ölçerde, bu nedenle renk seçerek sipariş vermek yerine model kodu ve prob biçimi esas alınır. Mavi gövdeli seçenekte, aynı ailedeki 0–5000 µm aralık, her cihazın kullanım ergonomisini aynı yapmaz.

• LS220: Dahili entegre yakut prob
• Besleme: 2 × 1,5 V AAA alkalin pil
• Okuma: 128 × 48 nokta matris LCD
• Çalışma ortamı: −20 °C ile 50 °C

Ürün detayı

İlk kurulum ve sıfır ayarı

LS220 çok noktalı kullanıcı kalibrasyonu istemez; doğru yüzey plakasında sıfır ayarı yapılır. Pilli kompakt ölçerde, cihaz metalden uzakta açılır, prob temizlenir ve önce Fe plakasına dik temas ettirilir. Mavi gövdeli seçenekte, ölçüm yapılacak araçta alüminyum panel bulunuyorsa Al veya NFe plakası da kullanılır.

LS220 çalışma akışında, gövde malzemesi değiştiğinde, cihaz uzun süre kullanılmadığında, pil veya batarya durumu değiştiğinde ve ortam sıcaklığı belirgin biçimde farklılaştığında sıfır ayarı yenilenir. Dahili problu yapıda, plaka çizik, kirli veya eğriyse referans hatası oluşabilir; standart film, sıfır plakasının yerine kullanılmaz.

• 1. Probu ve plakayı temizleyin
• 2. Cihazı metalden uzakta açın
• 3. Fe ve gerekiyorsa Al plakasında sıfırlayın
• 4. Referans filmle kontrol değeri alın
• 5. Yüzey türü değişince işlemi tekrarlayın

Ürün detayı

Araç üzerinde doğru ölçüm sırası

Ölçüme başlamadan önce panel kuru ve temiz olmalıdır. LS220 probu yüzeye dik indirilir; cihaz yana yatırılmaz, bastırılarak kaydırılmaz ve sonuç gelmeden kaldırılmaz. Pilli kompakt ölçerde, tavan çoğu araçta başlangıç referansı için kullanışlıdır fakat her araçta orijinal kaldığı varsayılmaz.

Mavi gövdeli seçenekte, kaput, ön çamurluk, ön kapı, arka kapı, arka çamurluk ve bagaj kapağı simetrik sırayla ölçülür. Bir panelde en az üç karşılaştırılabilir nokta seçilir. LS220 çalışma akışında, kenar, kıvrım, kaynak, kabartma ve gövde boşluğu yakınındaki değerler ayrı not edilir.

• Temiz ve kuru yüzey hazırlayın
• Probu dik ve sabit temas ettirin
• Simetrik panellerde aynı noktaları seçin
• Tek değer yerine ölçüm grubu oluşturun
• Kenar ve kıvrım sonuçlarını ayrıca işaretleyin

Ürün detayı

Mikrometre değeri nasıl okunur?

LS220 ekranındaki sayı, prob altındaki toplam kaplama kalınlığını mikrometre cinsinden gösterir. Değer doğrudan “orijinal”, “boyalı” veya “değişen” etiketi değildir. Pilli kompakt ölçerde, aynı model araçlarda dahi fabrika, üretim hattı, panel malzemesi ve onarım geçmişi farklı sonuçlar üretebilir.

Mavi gövdeli seçenekte, önce aynı panel içindeki dağılıma, sonra simetrik panele ve yakın gövde parçalarına bakılır. Fe ile Al sonuçları tek ortalama içinde toplanmaz.

LS220 çalışma akışında, feZn göstergesi galvanizli demir altlığı bildirir; yan sanayi veya orijinal parça kararı için bağlantı noktaları, etiketler ve panel geometrisi ayrıca incelenir.

• Sayısal µm değerini kaydedin
• Yüzey türünü sonuçla beraber yazın
• Simetrik panel farkını kontrol edin
• Macun uyarısını çevre ölçümleriyle sınayın
• Fiziksel ekspertiz bulgusunu ayrı belirtin

Ürün detayı

Bluetooth uygulaması ve rapor düzeni

LS220 için üreticinin güncel ürün ailesi mobil uygulama üzerinden ölçüm verisi toplama ve araç raporu oluşturma desteği listeler. Pilli kompakt ölçerde, telefonun işletim sistemi, Bluetooth izni ve uygulama sürümü bağlantıyı etkiler.

Mavi gövdeli seçenekte, araç kaydı açıldıktan sonra panel adları sırayla seçilir; ölçüm değeri, yüzey türü ve kontrol noktası aynı araç altında tutulur. Uygulamadaki otomatik değerlendirme fiziksel incelemenin yerini almaz.

LS220 çalışma akışında, kişisel plaka, şasi veya müşteri bilgisi ekleniyorsa rapor yalnız gerekli kişilerle paylaşılır ve cihaz değişiminde eski kayıtların erişimi kontrol edilir.

• Bluetooth ve uygulama izinlerini kontrol edin
• Her araç için yeni rapor açın
• Panel sırasını sahadaki akışla eşleyin
• Fe, Al ve FeZn bilgisini koruyun
• Kişisel araç verisini güvenli saklayın

Ürün detayı

Kutu içeriği ve teslimat kontrolü

Üreticinin LS220 paket listesinde ana ölçüm cihazı, Fe sıfır ayar plakası, Al veya NFe sıfır ayar plakası, standart film, kullanım kılavuzu ile sertifika/garanti kartı bulunur.

Pilli kompakt ölçerde, pil, şarj kablosu, taşıma çantası veya başka aksesuarın teslimata eklenmesi satılan pakete göre değişebilir; yalnız canlı ürün teklifinde yazılan parçalar dahil kabul edilir. Mavi gövdeli seçenekte, kutu açıldığında model etiketi, prob tipi, ekran, güç bağlantısı ve referans parçaları fotoğrafla karşılaştırılır.

LS220 çalışma akışında, prob ucunda çizik, kabloda ezilme veya plakalarda eğrilik varsa ölçüme başlanmadan kayıt oluşturulur.

• LS220 ana cihaz
• Fe sıfır ayar plakası
• Al/NFe sıfır ayar plakası
• Standart film
• Kullanım kılavuzu
• Sertifika ve garanti kartı

Ürün detayı

Senaryo: aynı panelde ölçüm dağılımı

LS220 ile kaputun ön, orta ve arka bölümünden değer alınır. Pilli kompakt ölçerde, noktalardan biri diğerlerinden belirgin biçimde ayrılıyorsa prob kaldırılır, yüzey temizliği kontrol edilir ve aynı yer tekrar ölçülür. Mavi gövdeli seçenekte, fark sürerse noktanın çevresinde yeni bir halka oluşturacak biçimde ek değerler kaydedilir.

LS220 çalışma akışında, dağılımın tek noktada mı, geniş bölgede mi oluştuğu rapora yazılır. Dahili problu yapıda, bu yöntem, tesadüfi prob açısı ile gerçek kaplama farkını ayırmaya yardım eder; panelin değiştiğini veya onarımın türünü tek başına belirlemez.

• Ön, orta ve arka noktaları seçin
• Ayrışan değeri aynı yerde tekrarlayın
• Çevresinde ek ölçüm halkası oluşturun
• Dağılımı panel krokisine işleyin

Ürün detayı

Senaryo: çelik, alüminyum ve galvanizli gövde

LS220 panel değişimlerinde Fe, Al veya FeZn göstergesini ekranda sunar. Pilli kompakt ölçerde, kaput alüminyum, çamurluk çelik olduğunda iki değerin doğrudan büyüklüğünü karşılaştırmak yerine her yüzey kendi referans grubunda incelenir.

Mavi gövdeli seçenekte, feZn uyarısı görüldüğünde cihaz uygun plakada sıfırlanır ve aynı panelin birkaç noktasında gösterge kontrol edilir.

LS220 çalışma akışında, metal olmayan uyarısı plastik, karbon fiber, probun yüzeye tam oturmaması veya ölçüm alanının cihaz sınırına uymaması gibi durumlarda görülebilir; prob konumu ve yüzey yapısı gözle doğrulanır.

• Fe ve Al sonuçlarını ayrı gruplandırın
• FeZn göstergesini birkaç noktada doğrulayın
• Metal olmayan uyarısında prob temasını kontrol edin
• Panel malzemesini fiziksel incelemeyle doğrulayın

Ürün detayı

Senaryo: kaporta işlemi sonrası teslim kontrolü

Kaporta servisi LS220 ile onarılan panelin farklı bölgelerini ve komşu panelleri aynı planla ölçebilir. Pilli kompakt ölçerde, amaç yalnız yüksek veya düşük bir sayı bulmak değil, uygulama dağılımını belgelemektir.

Mavi gövdeli seçenekte, ölçüm noktaları iş emrindeki panel adıyla eşleştirilir; yüzey tipi, minimum, maksimum ve tekrar sayısı yazılır. LS220 çalışma akışında, cihaz boya rengi, parlaklık, yüzey portakallanması, panel aralığı veya bağlantı kalitesini ölçmez.

Dahili problu yapıda, teslim kontrolünde görsel yüzey incelemesi, panel geometrisi ve uygulanan boya sisteminin teknik kaydı ölçüm raporundan ayrı tutulur.

• Onarılan panel için ölçüm planı oluşturun
• Komşu paneli karşılaştırma için kullanın
• Minimum ve maksimum değeri raporlayın
• Görsel kaliteyi ayrı kontrol edin

Ürün detayı

Galeride hızlı araç kabulü

LS220 ile araç kabulünde önce tavandan bir referans grubu alınır; ardından kaput, çamurluk, kapı, tavan ve bagaj kapağı aynı sıra ile taranır. Tek düğmeli gövde, panelden panele geçerken menü dolaşımını azaltır. Pilli kompakt ölçerde, uygulama bağlantısı kullanılıyorsa her bölgenin sonucu ilgili araç kaydına aktarılır.

Mavi gövdeli seçenekte, ekrandaki Fe, Al veya FeZn göstergesi not edilir; farklı alt tabakalar tek ortalamada karıştırılmaz. LS220 çalışma akışında, yüksek bir değer görüldüğünde aynı panelde yakın ve uzak iki nokta daha ölçülerek yüzey farkının tekrarlanıp tekrarlanmadığı kontrol edilir.

• Tavandan başlangıç referansı alın
• Panel sırasını araç boyunca koruyun
• Fe, Al ve FeZn sonuçlarını ayrı kaydedin
• Sıra dışı değeri iki ek ölçümle kontrol edin

Ürün detayı

Sahada pil değiştirerek kesintisiz çalışma

Yoğun ekspertiz gününde dahili batarya dolumunu beklemek istemeyen kullanıcı, LS220’nin iki AAA pilini yedek setle değiştirebilir. Pilli kompakt ölçerde, pil değişiminden sonra cihaz metalden uzakta açılır ve uygun sıfır plakasında yeniden sıfır ayarı yapılır. Ortam sıcaklığı belirgin biçimde değiştiyse aynı işlem tekrarlanır.

Mavi gövdeli seçenekte, bu modelin taşınabilirliği, birden fazla aracı kısa aralıklarla kontrol eden galeri ve mobil ekspertiz ekipleri için pratik bir akış sunar; ölçüm disiplini yine panel temizliği, dik temas ve tekrarlı kontrol kurallarına bağlıdır.

• Yedek AAA pil taşıyın
• Pil değişiminden sonra sıfır ayarı yapın
• Prob ucunu temiz ve kuru tutun
• Araca göre ayrı rapor oluşturun

Ürün detayı

Bakım, saklama ve kullanım sınırları

LS220 probu ölçüm sırasında yüzeye noktasal temas eder; prob ucu panel üzerinde sürüklenmez. Pilli kompakt ölçerde, cihaz sıvı, solvent, güçlü manyetik alan, darbe ve aşırı sıcaklıktan korunur. Referans plakaları birbirine sürtmeden kuru kılıfta saklanır.

Mavi gövdeli seçenekte, uzun süre kullanılmayacak pilli modelde sızıntı riskine karşı piller çıkarılır; şarjlı modelin bataryası tamamen boş durumda bırakılmaz. LS220 çalışma akışında, garanti süresi ve servis kapsamı üreticinin genel iddiasından değil, satılan paketin faturası ile canlı teklif koşullarından alınır.

Dahili problu yapıda, kullanıcı kaynaklı darbe, ezilmiş prob kablosu veya çizilmiş referans parçası ölçüm güvenilirliğini düşürebilir.

• Prob ucunu sürüklemeyin
• Referans plakalarını çizmeden saklayın
• Sıvı ve solventten uzak tutun
• Güç kaynağını model tipine göre koruyun
• Fatura ve seri numarasını saklayın
