ANCEL BST600 12V/24V Yazıcılı Akü Test Cihazı

Ürün detayı

Hangi testleri yapar?

Üretici kılavuzu üç ana iş akışını ayrı menüler olarak tanımlar: akü kapasite/durum testi, marş testi ve şarj sistemi testi. Akü testinde ekranda sağlık durumu, şarj durumu, ölçülen değer, akü gerilimi ve iç direnç gibi veriler gösterilir. Marş testinde marş süresi ile gerilim düşümü kaydedilir.

Şarj testinde alternatörün yüklü ve yüksüz gerilimi ile dalgalanma değeri okunur. Her tamamlanan sonuç cihaz hafızasında incelenebilir ve termal yazıcıdan alınabilir.

• Akü sağlık ve şarj durumu
• Marş gerilimi ve marş süresi
• Yüklü-yüksüz şarj gerilimi ve ripple değeri
• Sonuç görüntüleme ve kağıt çıktı

Ürün detayı

Akü tipi ve test standardı doğru seçilmelidir

Akü testi başlamadan önce cihaz menüsünden Regular Flooded, AGM Flat Plate, AGM Spiral, GEL veya EFB tipi seçilir. Ardından akü etiketindeki CCA, BCI, CA, MCA, JIS, SAE, DIN, IEC, EN veya GB standardı girilir.

Kılavuzda CCA, BCI, CA, MCA, SAE ve EN için üst sınır 2000; DIN, IEC ve GB için 1400 olarak verilir. JIS seçimi akü etiketindeki JIS koduyla yapılır. Yanlış standart veya nominal değer girilirse ölçüm doğru bir karşılaştırma tabanı bulamaz.

Akü sistemi

12V / 24VKurşun-asit marş aküsü

Çalışma gerilimi

DC 9-35VCihaz enerjisini bağlı aküden alır

CCA aralığı

100-2000 CCASeçilen standarda göre üst sınır değişebilir

Akü tipleri

Sulu, AGM düz, AGM spiral, GEL, EFB

Test standartları

CCA, BCI, CA, MCA, JIS, SAE, DIN, IEC, EN, GB

Rapor

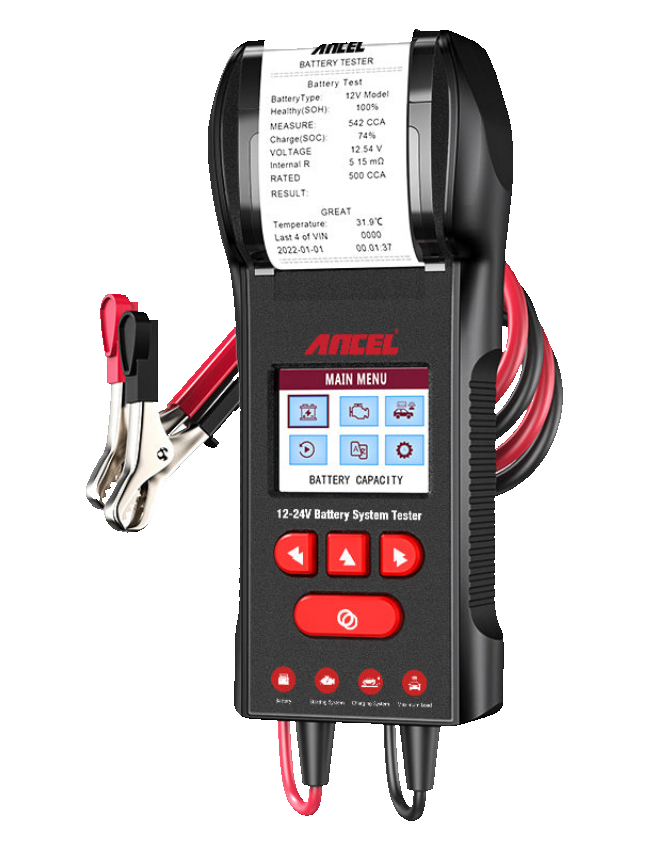

Dahili termal yazıcıYazdırmadan önce son dört VIN hanesi girilebilir

Ürün detayı

Serviste günlük kullanım karşılığı

Araç kabulünde zayıf marş şikayeti varsa önce kutup başları ve bağlantı yüzeyi kontrol edilir. Doğru akü tipi ile etiket değeri girildikten sonra akü testi yapılır; ardından marş testiyle en düşük gerilim ve marş süresi kaydedilir.

Motor çalıştırıldıktan sonra şarj testi, alternatörün elektrik tüketicileri kapalı ve açıkken verdiği sonucu ayırır. Böylece yalnız “akü iyi/kötü” ifadesi yerine akü, marş ve şarj sistemi için üç ayrı ölçüm kaydı oluşur. Akü değişimi öncesinde çıktı müşteriye mevcut durumu göstermek için kullanılabilir.

Değişim sonrasında aynı ayarlarla alınan yeni çıktı, önceki sonuçla karşılaştırma sağlar. Bu kağıt servis kaydıdır; araç üreticisinin prosedürü, fiziksel kablo kontrolü ve gerektiğinde ek ölçüm yine uygulanır.

Ürün detayı

Senaryo 1: Sabah ilk marşta zorlanan binek araç

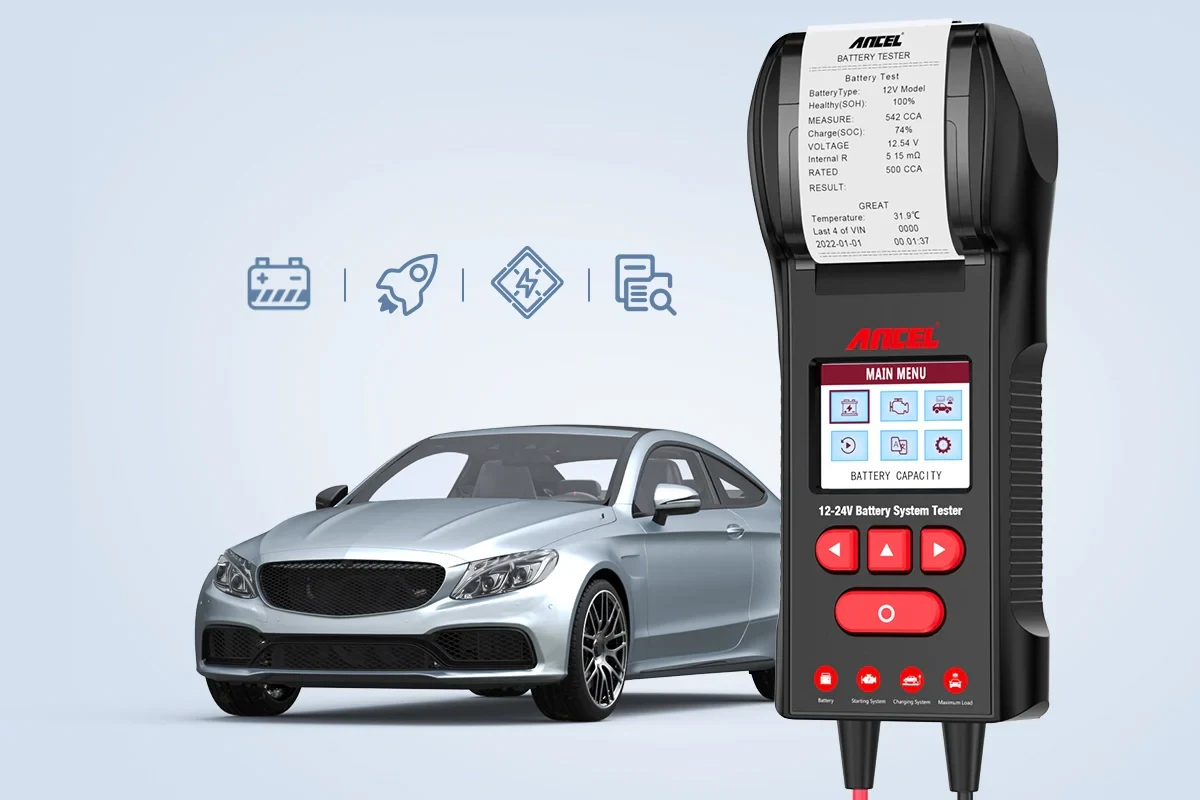

Araç servise ilk marşta yavaş çevirme şikayetiyle geldiğinde önce kutup başları, kablo bağlantıları ve akünün fiziksel durumu kontrol edilir. BST600 üzerinde akü tipi, etiket standardı ve nominal değer seçilerek akü testi tamamlanır. Ardından marş testi açılır ve motor çalıştırılır.

Cihaz marş süresini ve gerilim düşümünü kaydeder. Sonuç çıktısı; akünün sağlık verisiyle marş anındaki davranışı aynı servis kaydında ayırmaya yardım eder. Düşük marş sonucu tek başına aküyü mahkûm etmez; bağlantı, marş motoru ve akünün şarj seviyesi ayrıca değerlendirilir.

• Kutup başı ve kablo kontrolü
• Doğru standartla akü testi
• Marş süresi ve gerilim düşümü
• Akü ile marş sistemi sonucunu ayrı yorumlama

Ürün detayı

Senaryo 2: Akü değişiminden sonra şarj kontrolü

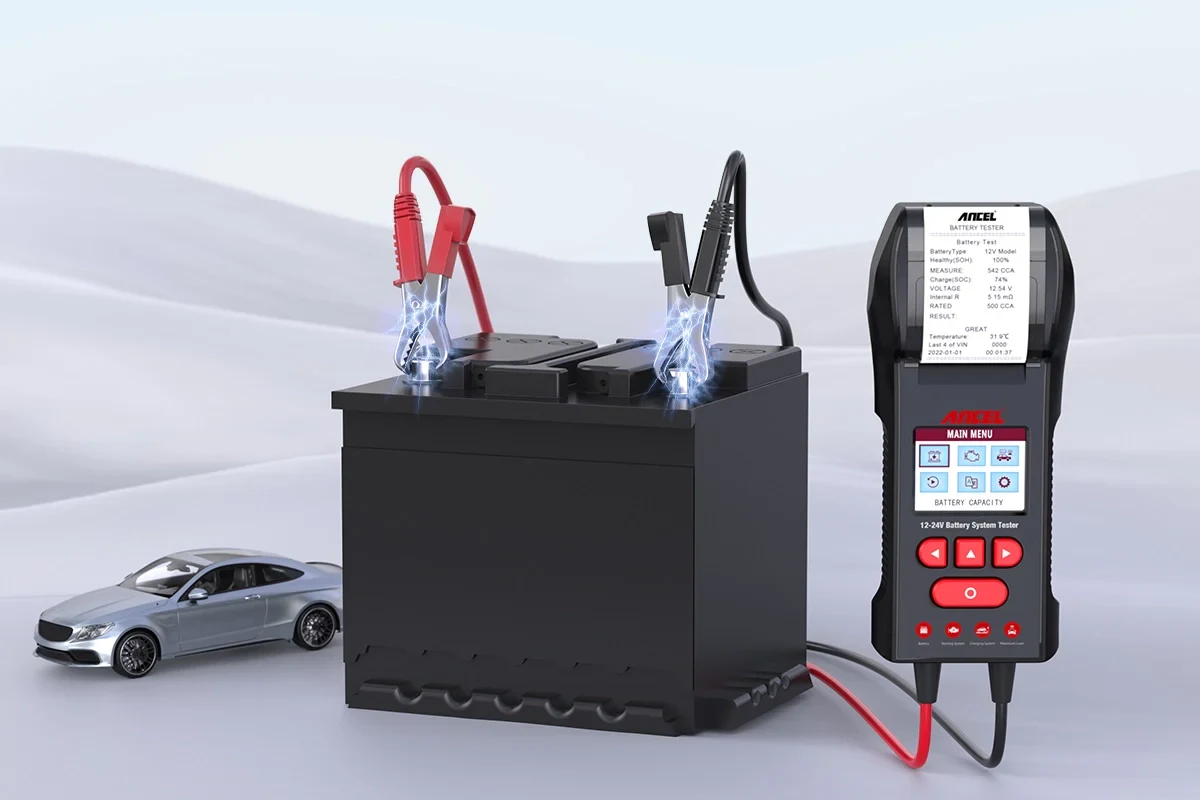

Yeni akü takıldıktan sonra yalnız akü sonucuna bakmak, alternatör veya bağlantı sorununu gözden kaçırabilir. BST600 şarj testi açılır; motor çalışırken önce elektrik tüketicileri kapalı, ardından kılavuzdaki akışa göre far ve fan gibi yükler açık durumda ölçüm alınır.

Cihaz yüksüz gerilim, yüklü gerilim ve dalgalanma bilgisini gösterir. Bu kayıt yeni akünün araçta nasıl şarj edildiğini belgelemek için kullanılır. Ölçüm, araç üreticisinin hedef değerleri ve servis prosedürüyle karşılaştırılır; cihaz tek başına alternatör parçası için kesin arıza kararı vermez.

• Önce yüksüz ölçüm
• Elektrik tüketicileriyle yüklü ölçüm
• Dalgalanma sonucunu izleme
• Araç üreticisi değerleriyle karşılaştırma

Ürün detayı

Senaryo 3: 24V ticari araçta iki akülü sistem

24V marş sistemi bulunan ticari araçta cihaz çalışma gerilimini algıladıktan sonra uygun 24V test akışı seçilir. Bağlantı yapılmadan önce akülerin seri düzeni, kutup işaretleri ve kablo durumu fiziksel olarak incelenir. Kıskaçlar temiz metal yüzeye sağlam biçimde oturtulur. Akü, marş ve şarj sonuçları ayrı alınarak yazdırılır.

İki akünün yaş, kapasite veya şarj farkı varsa sistem toplamı tek bir parçanın durumunu gizleyebilir; bu nedenle üreticinin servis talimatı gerektiriyorsa aküler ayrıca ölçülür ve sonuçlar birlikte kaydedilir.

• Seri bağlantı ve kutup yönünü kontrol etme
• 24V test akışını seçme
• Sağlam kıskaç teması
• Gerektiğinde aküleri ayrıca ölçme

Ürün detayı

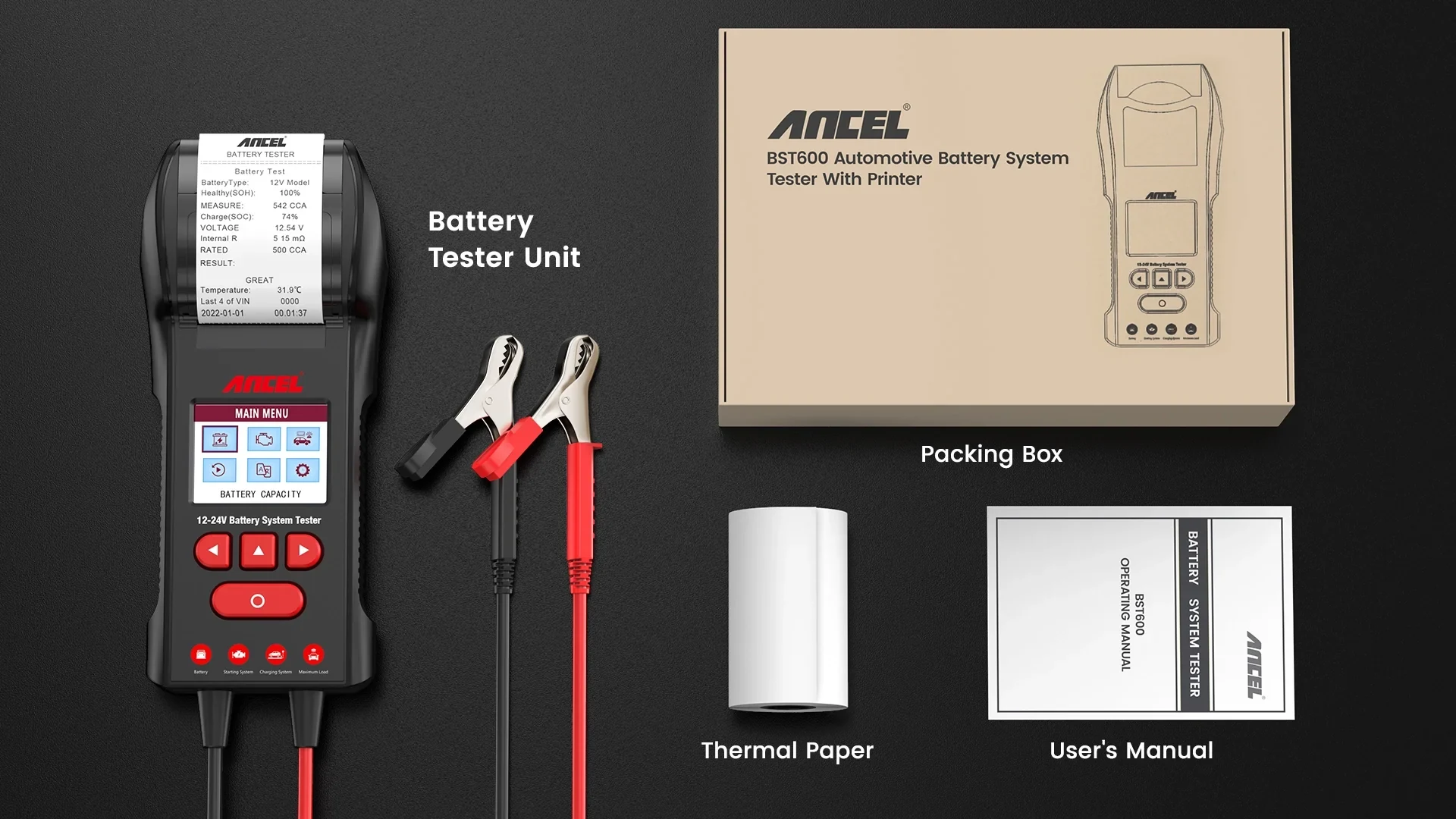

Görselde doğrulanan kutu içeriği

Ürün paket görselinde BST600 ana cihaz, cihaza sabit kırmızı ve siyah test kabloları ile kıskaçlar, termal kağıt rulosu, kullanım kılavuzu ve ürün kutusu bulunur. Satış stoğu yeniden açıldığında sevk edilecek kutunun sarf kağıdı ve basılı doküman içeriği teslimat öncesinde güncel paketle eşleştirilmelidir.

Ayrı bir adaptör, şarj cihazı veya diagnostik tablet standart paket parçası olarak gösterilmez.

Ürün detayı

Ölçüm sınırları ve güvenli bağlantı

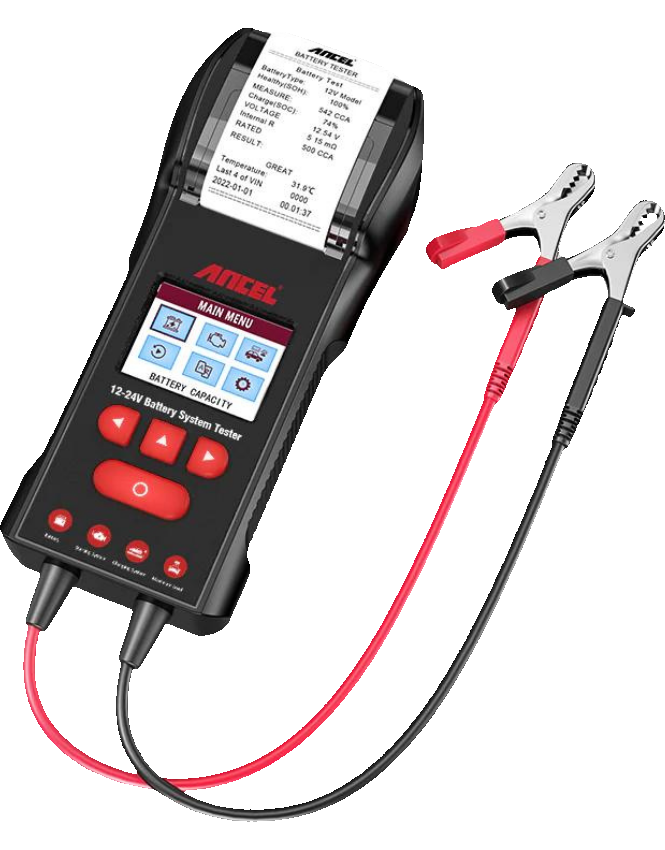

Kırmızı kıskaç pozitif, siyah kıskaç negatif kutba bağlanır; üretici kırmızı kıskaç bağlantısının önce yapılmasını önerir. Ekran açılmaz veya bağlantı uyarısı verirse kıskaçların kutup başına tam temas ettiği kontrol edilir.

Tam şarjdan hemen sonra gerilim normalden yüksek görünebilir; kılavuz, farları iki-üç dakika açıp kapattıktan sonra testi başlatmayı önerir. Motor çalışırken cihaz ve kablolar sıcak yüzeylerden ve hareketli parçalardan uzak tutulmalıdır.

Kılavuz ayrıca iletkenlik ve iç direnç sonucunun tek başına akünün kalan ömrünü kesin tahmin edemeyeceğini açıkça belirtir. Sonuç; bağlantı, akü sıcaklığı, akü tipi, nominal değer, marş sistemi ve şarj sistemi bulgularıyla birlikte yorumlanmalıdır.

• Önce kırmızı, sonra siyah kıskaç
• Temiz ve sağlam kutup başı teması
• Doğru akü tipi ve etiket standardı
• Sıcak ve hareketli motor parçalarından uzak kablo

Ürün detayı

BST600 ile yakın seçeneklerin farkı

BST600 bağımsız ekranı ve dahili yazıcısı bulunan 12V/24V servis cihazıdır. Launch BST-360 V2, Bluetooth üzerinden uyumlu ana cihaz veya uygulamayla çalışan 6V/12V sınıfındaki farklı bir çözümdür. Think Easy Akü Test Klipsi ise uyumlu Thinktool cihazıyla kullanılan aksesuar yapısındadır.

Tezgâhta bağımsız ekran, 24V desteği ve anında kağıt çıktı gerekiyorsa BST600 daha doğrudan bir iş akışı sunar; taşınabilir uygulama veya mevcut diagnostik ekosisteme bağlanma önceliğinde diğer iki ürün ayrıca değerlendirilir.

• BST600: bağımsız ekran, 12V/24V, dahili yazıcı
• BST-360 V2: Bluetooth bağlantılı 6V/12V test
• Think Easy: uyumlu Thinktool ana cihazına bağlı aksesuar
