TOPDON CT100

Ürün detayı

Kontrol kalemi hangi elektrik arızalarında kullanılır?

Bir farın yanmaması, bir aksesuarın çalışmaması veya bir sokette besleme bulunmaması, arızanın doğrudan parçadan kaynaklandığını göstermez. Sigorta, kablo, bağlantı ve şase yolu da aynı belirtiyi oluşturabilir. Bu test cihazı, probun temas ettiği noktadaki DC gerilimi sayısal olarak gösterir.

Böylece yalnız ışık yanıp yanmadığına bakmak yerine ölçüm değerini de izlersiniz. Ekrandaki sonuç, hangi noktada ölçüm yaptığınız ve kıskacın nereye bağlandığıyla bir arada incelenir. Araç tesisat şeması doğru test noktasını bulmak için gereklidir.

Ürün bir elektronik kontrol ünitesine OBD soketinden bağlanmaz; elektrik devresine prob ve kıskaçla temas ederek çalışır.

Ürün detayı

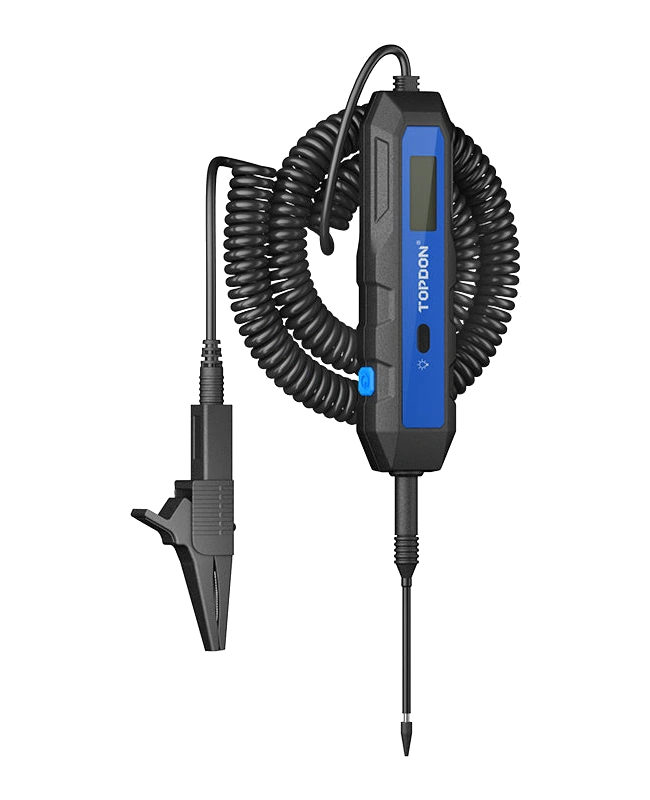

Voltaj, kutup ve yük testi

Üç temel bilgi aynı elde taşınan gövdede toplanır: gerilim değeri, kutup yönü ve uygun devrelerde yük altındaki davranış. Renkli aydınlatma ile artı ve eksi işaretleri, ekrandaki sayıyla birlikte okunur. Kırmızı pozitif, yeşil negatif kutbu belirtir. Bu gösterim bağlantıyı anlamayı kolaylaştırır; aracın tesisat şeması yerine geçmez.

Sayısal çözünürlük ile ölçüm doğruluğu da farklı kavramlardır. Ekranın onda bir volt basamağı göstermesi, her koşulda sıfır ölçüm hatası bulunduğu anlamına gelmez. Hassas bir sensör devresinde yalnız voltaj ölçmek ile devreye test yükü bağlamak aynı işlem değildir.

DC ölçüm aralığı

3,3–65 V

Yük testi aralığı

5–30 V; en fazla 1,2 A

Çözünürlük

0,1 V

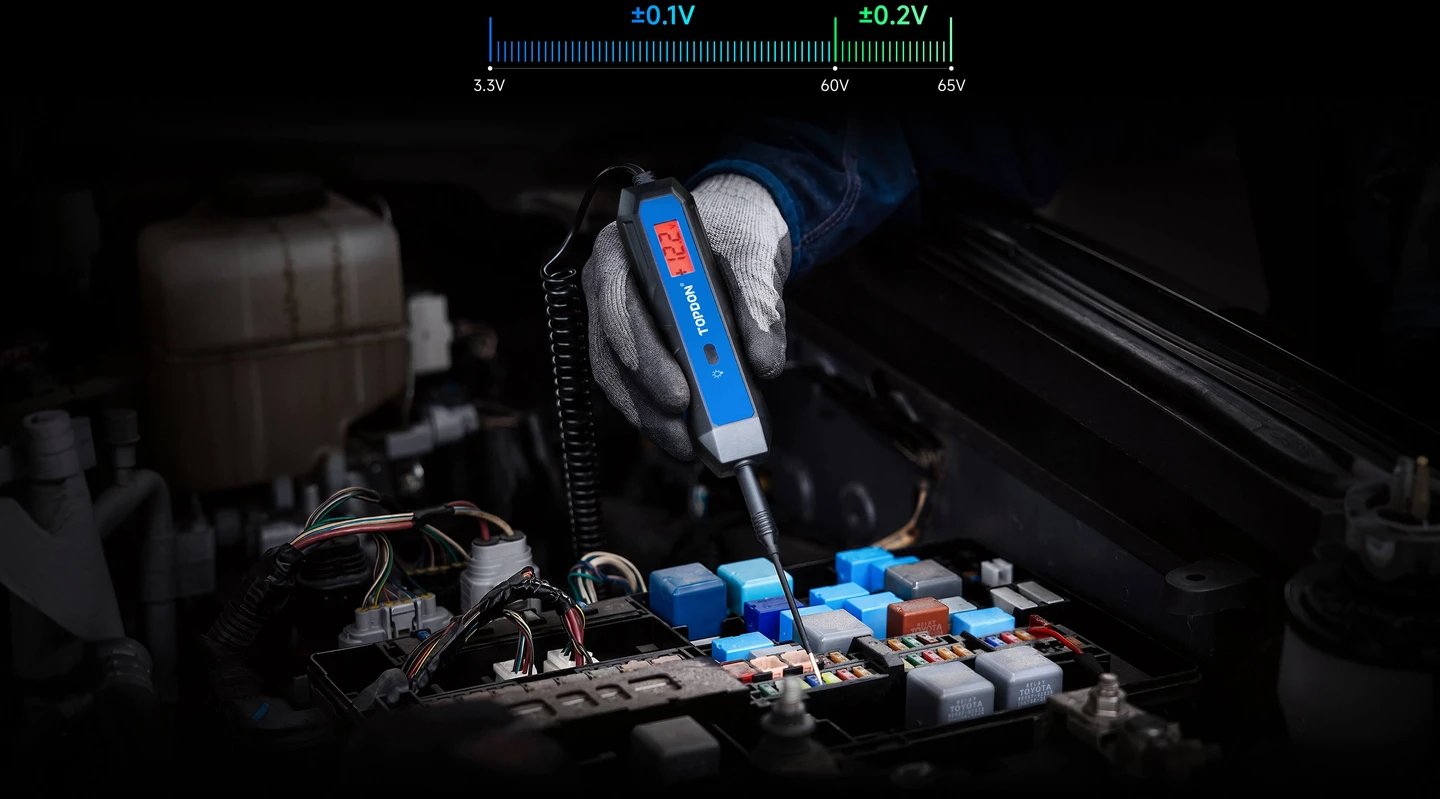

Doğruluk

3,3–60 V: ±0,1 V; 60–65 V: ±0,2 V

Prob bağlantısı

4 mm banana bağlantı

Kablo

12,5 ft; yaklaşık 3,8 m

Ürün detayı

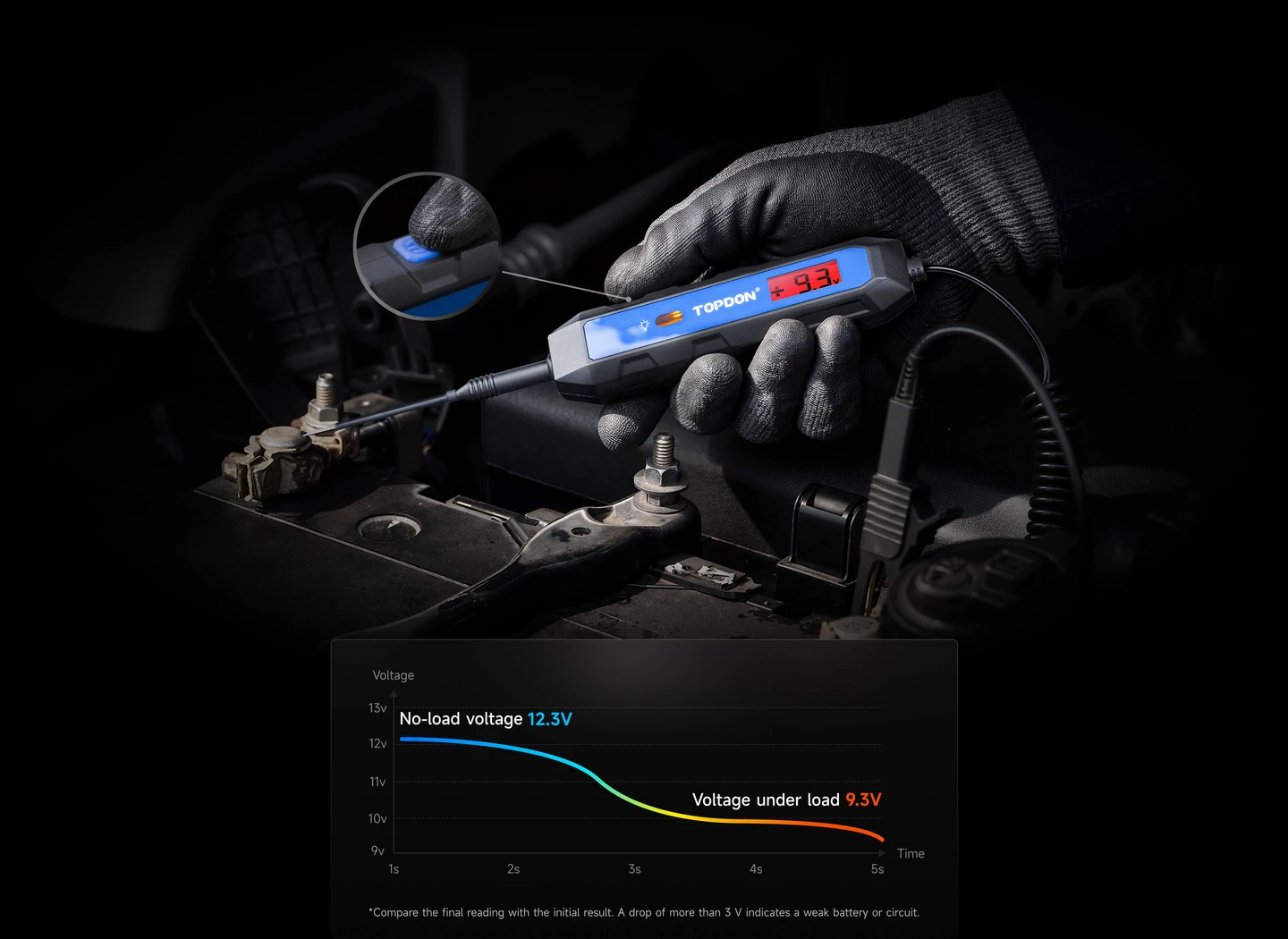

Boşta voltaj görmek neden yeterli olmayabilir?

Bir kabloda gerilim bulunması, o bağlantının tüketici çalışırken yeterli akımı taşıdığını tek başına kanıtlamaz. Oksitlenmiş veya gevşemiş bir bağlantı yük altında farklı davranabilir. Üretici, uygun devrede düğmeye beş saniye basılarak yük testinin kullanılmasını tarif eder. Testin amacı, besleme hattının yük altındaki davranışını incelemektir.

Test akımı en fazla 1,2 A olduğundan cihazı yüksek akımlı marş motoru test yükü gibi değerlendirmeyin. Gerilim ölçümünün üst sınırı 65 V olsa da yük testinin üst sınırı 30 V ile sınırlıdır. İki sınır birbirine taşınmaz; özellikle 36 V sistemlerde bu ayrım önem taşır.

Ürün detayı

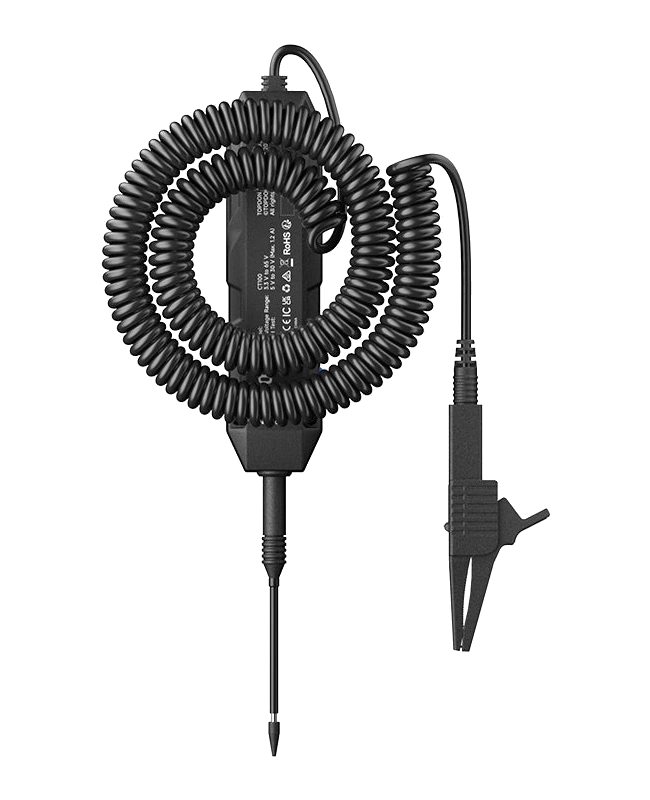

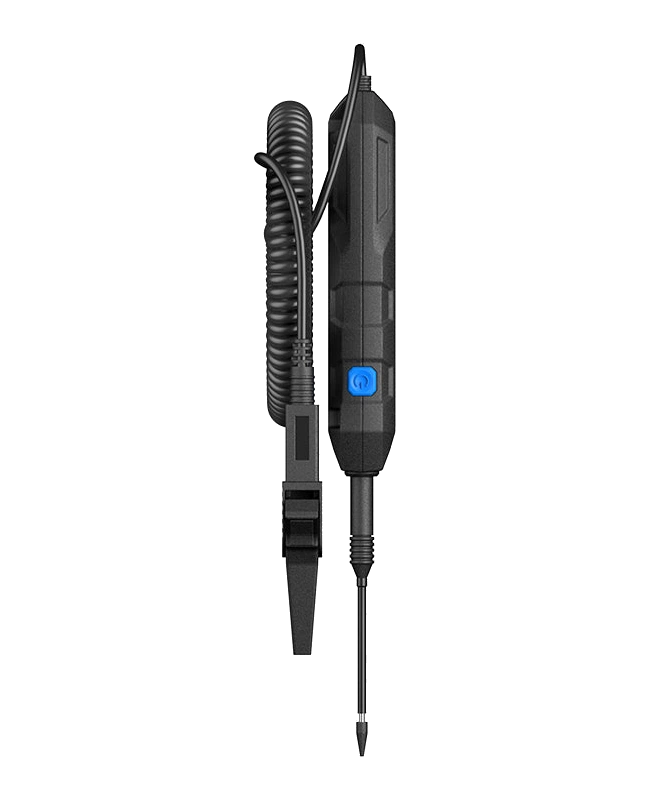

Uzun kablo ve değiştirilebilir prob

Spiral test kablosu, bağlantı noktasından uzak soketlere ulaşmayı kolaylaştırır. Dar bir alanda çalışırken cihaz gövdesini sokete yaklaştırıp ölçüm değerini doğrudan görebilirsiniz. Değiştirilebilir prob yapısı, hasarlı veya işe uygun olmayan bir uçla çalışmayı sürdürme zorunluluğunu azaltır.

Probun metal uçlarını yan yana pinlere değdirmemek, soket contalarını ve terminal yapısını bozmamak gerekir. Bir terminale erişmek için kablo izolasyonunu rastgele delmek yerine araç üreticisinin ölçüm yöntemini kullanın. Kıskaç ve probun temas kalitesi, ölçümün yorumlanmasını etkiler; gevşek temasla oluşan dalgalanma doğrudan parça arızası kabul edilmez.

Ürün detayı

Senaryo: çalışmayan bir aksesuarın sigortasını incelemek

Araçtaki bir priz veya aydınlatma çalışmıyorsa önce o devrenin hangi koşulda enerjilendiğini belirleyin. Bazı hatlar yalnız kontak açıkken beslenir. Şemada belirtilen test noktalarında ölçüm yaparak sigortanın giriş ve çıkış tarafındaki durumu karşılaştırabilirsiniz.

Bir tarafta gerilim bulunup diğer tarafta bulunmaması ile iki tarafta da gerilim bulunmaması farklı araştırma adımları gerektirir. Elde edilen sayı, sigortanın amper değerini veya devrenin tamamının sağlıklı olduğunu göstermez. Ölçüm sonrası fiziksel bağlantıları ve ilgili tüketiciyi ayrı inceleyin.

Kalemin katkısı, beslemenin nerede bulunduğunu gözle görünür bir değere dönüştürmesidir.

Ürün detayı

Senaryo: sokette gerilim var, parça yine çalışmıyor

Bir besleme soketinde gerilim okunmasına rağmen bağlı tüketici çalışmayabilir. Bu durumda bağlantının yalnız boşta ölçülmesi yeterli olmayabilir. Araç servis prosedürü yük testine izin veriyorsa, CT100 ile belirtilen gerilim ve akım sınırları içinde hattın davranışı incelenebilir. Sonucu, sağlam bağlantı referansıyla ve aynı çalışma koşullarıyla karşılaştırın.

Değişiklik yalnız bir soket tarafında ortaya çıkıyorsa kablo ucu ve terminal bağlantısı araştırılabilir. Ancak elektronik kontrol modülünün çıkışına test yükü uygulamak her devrede uygun değildir. Kontrol ünitesi çıkışı, haberleşme hattı ve sensör sinyalini sıradan bir güç beslemesi gibi test etmeyin.

Ürün detayı

Senaryo: kablo kutbunu ve referans bağlantısını kontrol etmek

Sökülmüş bir aksesuarın kablolarında renkler zamanla değişmiş veya önceki onarımda farklı kablo kullanılmış olabilir. Kablo rengine bakarak karar vermek yerine şema ve ölçüm birlikte kullanılır. Dijital gösterge, kıskacın bağlandığı referansa göre pozitif veya negatif kutbu belirtir. Aynı noktada referans bağlantısı değiştiğinde sonucun anlamı da değişebilir.

Önce güvenilir bir referans noktası seçin; sonra probu yalnız incelenen terminale temas ettirin. Renkli ekran, kötü aydınlatılan bir yerde kutbu fark etmeyi kolaylaştırır. Bu kullanım, kablonun taşıyabileceği akımı veya bağlanacak aksesuarın uygunluğunu ayrıca belirlemez.

Ürün detayı

Ölçüm sınırları ve farklı cihazlarla ayrım

Üretici bu modeli otomotiv DC devreleri için tanımlar. AC priz ölçümü, elektrikli araçların yüksek gerilim bataryası ve izolasyon direnci testi cihazın anlatılan işi değildir. 12 V, 24 V veya 36 V araç ifadesi, araç üzerindeki her bağlantının test edilebileceği anlamına gelmez.

Özellikle hava yastığı ateşleme devreleri ve hassas elektronik hatlarda üreticinin prosedürü izlenir. Osiloskop gerektiren bir darbe biçimi, haberleşme hattı veya kesintili sinyal teşhisi yalnız ekrandaki voltaj sayısıyla çözülemez. Ölçümde görülen değişim bir bulgudur; arızalı parçayı tek başına seçen bir sonuç değildir.

Ürün detayı

Basit test lambası, multimetre ve OBD cihazından farkı

Basit bir test lambası gerilimin varlığını ışıkla gösterir. Bu dijital model, sayısal gerilim ve kutup göstergesini uygun devrede yük testiyle birleştirir. Çok işlevli bir multimetre seçerken ise direnç, süreklilik veya akım gibi ayrıca gereken ölçüm türlerine bakılır; bu özellikler burada kendiliğinden varsayılmaz.

TopScan Master gibi bir OBD cihazı, araç modüllerinin kaydettiği kod ve verileri okuyarak farklı bir iş yapar. Bir besleme arızasında OBD taraması ile fiziksel elektrik ölçümü birbirini tamamlayabilir. Yalnız motor arıza lambasını silmek için kontrol kalemi almak, yapılacak işle uygun bir seçim değildir.

Ürün detayı

Paket içeriği ve bakım

Avrupa ürün listesindeki paket; CT100 test cihazı, 2 mm prob, timsah kıskaç, adaptör, taşıma çantası ve hızlı kullanım kılavuzundan oluşur. Üretici cihazın ayrı pil gerektirmediğini belirtir. Bu, ölçülen devrenin güvenli olduğu veya her gerilimde kullanılabileceği anlamına gelmez.

Her kullanımdan önce kablo, kıskaç ve probda hasar olup olmadığına bakın. Test bittikten sonra ucu koruyarak çantasına yerleştirin. Kabloyu sıcak motor parçalarına veya hareketli mekanizmalara temas ettirmeyin. Kullanım koşulları ve ürünün üzerindeki uyarılar, genel bir otomotiv tavsiyesinden önce gelir.
