Ürün bilgisi
Ancel S300 ne işe yarar?
Ancel S300, EVAP, vakum hattı, hortum ve emme sistemi sızdırmazlığını dumanla kontrol etmek isteyen servisler için kullanılan yardımcı test ekipmanıdır. Elektronik arıza kodu okuma cihazı değildir; arıza kodu ve canlı veri sonrası mekanik kaçak şüphesini görünür kontrolle destekler.
Araç ve parça kapsamı
Ancel S300 hangi araçlarda kullanılır?
Bu ürün için diagnostik cihazlardaki gibi marka-model yazılım listesi uygulanmaz. Uygunluk; ölçülecek parça, elektrik sistemi, çalışma aralığı, prob veya bağlantı biçimi ve üreticinin güvenlik sınırlarıyla belirlenir.
- Araç markası
- Markaya göre değil, ürünün teknik ölçüm veya servis sınırına göre değerlendirilir.
- Araç modeli
- Ölçülecek sistem ve bağlantı koşulu teknik aralık içindeyse ayrıca değerlendirilir.
- Teknik sınır
- 0.8-14.5 psi basınç, 12V güç bağlantısı, Aksesuar seti
- Diagnostik kapsam
- Araç kontrol ünitesi yazılımı veya marka özel servis menüsü eklemez.
- Ölçüm aralığı ve güvenli bağlantı koşulu ürünün resmî teknik belgesinden doğrulanır.
Resmî kaynakları ve kapsam bağlantılarını açÜrün detayı
S300 serviste hangi iş için kullanılır?
S300, kapalı hatlara kontrollü duman vererek sızıntının görsel olarak takip edilmesine yardımcı olur. ANCEL resmi ürün sayfasında cihaz otomotiv EVAP duman makinesi olarak tanımlanır; çıkış basıncı 0.8-14.5 psi, çıkış akışı 6 L/dk altında ve hava basıncı çıkışı 0.8-1.0 bar olarak listelenir.
- EVAP sistemi
- Vakum ve emme hattı
- Hortum ve bağlantı kaçakları
Ürün detayı
Paket ve kullanımda nelere bakılır?
Duman testi için cihaz kadar bağlantı noktası, adaptör seçimi, test sıvısı ve sistemin basınç toleransı da önemlidir. Test yapılacak hattın servis prosedürü ve üretici basınç sınırı dikkate alınmadan yüksek basınç uygulanmamalıdır.
- 12V güç bağlantısı
- Hortum ve koni adaptör
- Sistem basınç sınırı
Ürün detayı
Arıza tespit cihazından farkı nedir?
S300 arıza kodu, canlı veri veya servis reseti sunmaz. Elektronik teşhis için DS500BT, DS600 veya benzer diagnostik cihazlar kullanılır; S300 ise kaçak şüphesini duman testiyle tamamlayan servis ekipmanıdır.
Ürün detayı
S300 modeli ne işe yarar?
S300 modeli EVAP, vakum ve kapalı hava hatlarındaki sızıntıları dumanın çıkış noktasını görünür hale getirerek bulmaya yarayan kaçak test cihazıdır. Başlıca kullanım alanları ve donanım özellikleri şunlardır: EVAP kaçak testi, vakum hattı kontrolü ve hortum sızdırmazlığı.
S300 modeli kendi test veya destek görevini yürütür; tam sistem arıza tespit cihazının yerine geçmez.
- EVAP kaçak testi
- Vakum hattı kontrolü
- Hortum sızdırmazlığı
- Ürün türü
- Servis bakım ve ölçüm cihazları
- Kullanım düzeyi
- Özel işlem
- Temel işler
- EVAP kaçak testi ve Vakum hattı kontrolü
Ürün detayı
S300 modeli özellikleri günlük işte ne sağlar?
S300 modeli, EVAP hattındaki sızıntıyı düşük basınçla verilen dumanın çıkış noktasını görünür hale getirerek arar. 0.8-14.5 psi basınç bilgisi, cihaz bağlanmadan önce test hattının izin verilen sınırıyla karşılaştırılır. S300 modeli vakum hortumu ve bağlantı noktalarında çatlak, gevşek kelepçe veya conta kaçağını gözle incelemeye yardımcı olur.
12 V güç bağlantısı, duman hortumu ve test adaptörü kullanımdan önce kontrol edilir. S300 modeli onarım sonrasında aynı hattı yeniden test ederek duman çıkışının devam edip etmediğini gösterir. Aksesuar seti bilgisi ilk test ile son kontrolün aynı bağlantı düzeninde yapılmasına yardımcı olur.
S300 modeli hatta duman verdiğinde kaçak noktası gözle izlenir ve bağlantı bölgesi kaydedilir. Onarım sonrasında aynı basınç ve bağlantı düzeniyle tekrar test yapılarak sızdırmazlık kontrol edilir.
- 0.8-14.5 psi basınç
- 12V güç bağlantısı
- Aksesuar seti
Ürün detayı
S300 modeli ile EVAP hattında dumanla kaçak arama
S300 modeli ile EVAP kaçağı aranırken araç üreticisinin belirttiği test bağlantısı kullanılır. Hortum ve uygun adaptör kapalı hatta sağlam biçimde takılır. Cihaz 12 V güç kaynağına bağlanır ve basınç ilgili sistemin izin verdiği sınırda tutulur.
Dumanın çıktığı valf, hortum, conta veya bağlantı bölgesi görsel olarak kaydedilir. Kaçak yeri belirlendikten sonra sistemin basıncı boşaltılır ve onarım planı yazılır.
- EVAP test bağlantısını bul
- Hortum ve adaptörü kapalı hatta tak
- Dumanı izin verilen basınçta uygula
- Kaçak yerini görüntüyle kaydet
Ürün detayı
S300 modeli ile vakum hattı bağlantılarını kontrol etme
S300 modeli vakum hattı kontrolünde çatlak hortum, gevşek kelepçe ve sızdıran bağlantıları görünür hale getirir. Test edilecek hattın açık uçları uygun biçimde kapatılır. Duman düşük ve kontrollü basınçla hatta verilir. Çıkış görülen nokta, hat adı ve araç bilgisiyle servis kaydına eklenir.
Test sonunda basınç boşaltılır ve hortumlar güvenli sırayla sökülür.
- Vakum hattının açık uçlarını kapat
- Dumanı düşük ve kontrollü basınçla ver
- Sızıntı noktasını işaretle
- Basıncı boşaltıp bağlantıları sök
Ürün detayı
S300 modeli ile onarım sonrası hattın sızdırmazlığını yeniden test etme
S300 modeli onarım sonrası sızdırmazlık kontrolünde ilk testte kullanılan bağlantı noktasına yeniden bağlanır. Aynı adaptör ve izin verilen basınç değeri kullanılır. Onarılan bölgede ve hattın diğer bağlantılarında duman çıkışı gözlenir. Duman görülmemesi yalnız test edilen hattın o koşuldaki sonucunu gösterir.
İlk bulgu ile son kontrol müşteri raporunda birlikte açıklanır.
- İlk testteki bağlantıyı yeniden kur
- Aynı adaptör ve basıncı kullan
- Onarılan bölgeyi yeniden gözle
- İlk ve son sonucu ayrı raporla
Ürün detayı
S300 modeli teknik özellikleri ve çalışma sınırları

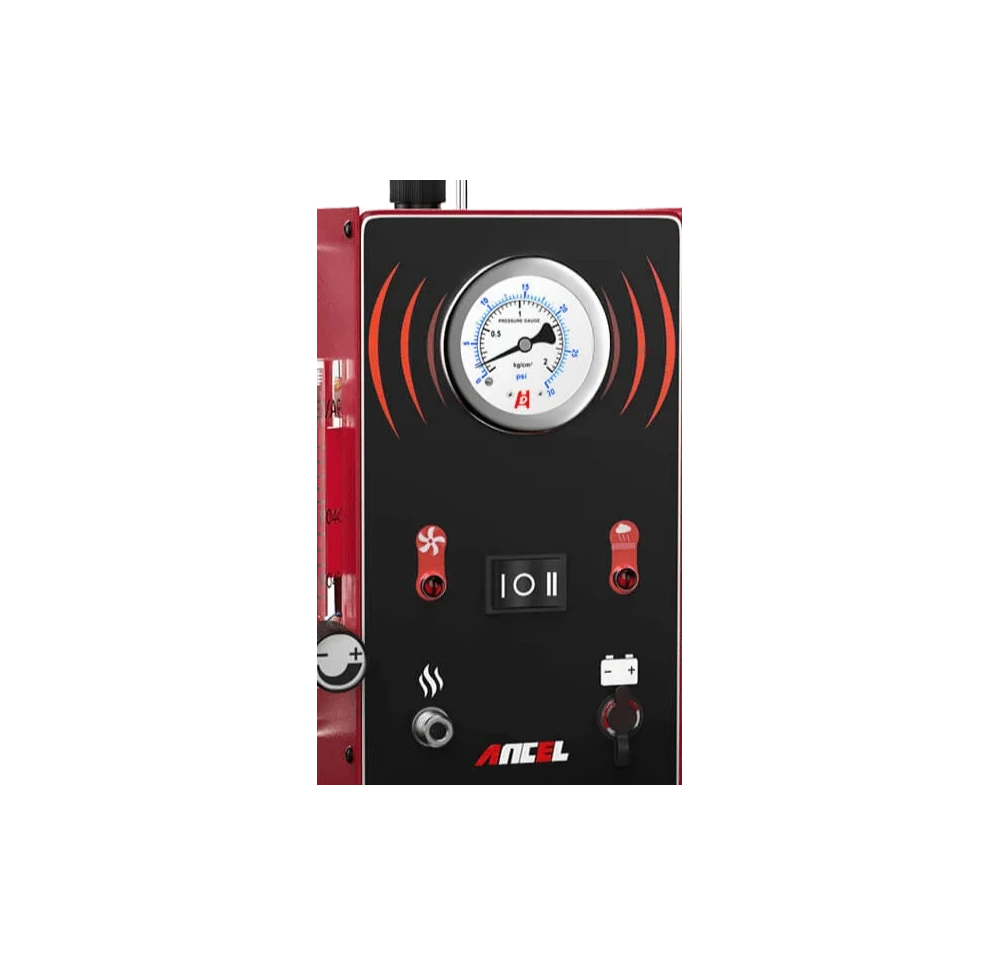

0.8-14.5 psi basınç, 12V güç bağlantısı ile bağlantı ve aksesuar paketi duman testinin bağlantı ve çalışma sınırlarını tanımlar. ANCEL teknik verileri çıkış basıncını 0.8-14.5 psi, çıkış akışını 6 L/dk altında ve hava basıncı çıkışını 0.8-1.0 bar olarak belirtir. Cihaz 12 V güç bağlantısıyla çalışır.

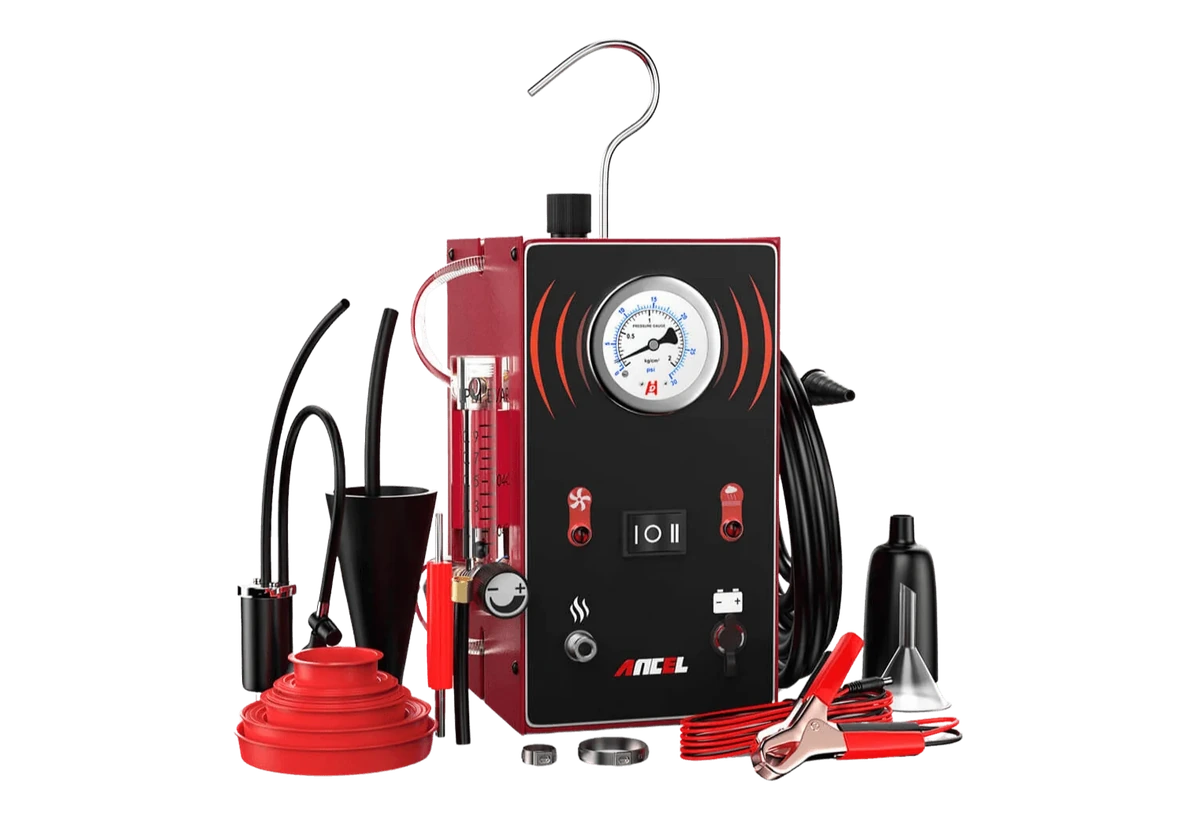

Test edilecek hattın izin verilen basıncı araç üreticisinin servis prosedüründen alınır; ürünün üst çıkış değeri her hatta uygulanmaz. Hortum, koni adaptörü ve bağlantı klipsleri kutu içeriğinde adlarıyla belirtilir.
- 0.8-14.5 psi basınç: S300 modeli için resmi teknik doküman ve ürün etiketi esas alınır
- 12V güç bağlantısı: S300 modeli ile teslim edilen fiziksel parça ve kutu içeriği eşleşmelidir
- Aksesuar seti: S300 modeli için resmi teknik doküman ve ürün etiketi esas alınır
Ürün detayı
S300 modeli serviste nasıl kullanılır?
S300 modeli kullanımı test edilecek hattın doğru bağlantı noktasının bulunmasıyla başlar. Hortum ve uygun adaptör kapalı hatta takılır, cihaz 12 V kaynağa bağlanır. Basınç araç üreticisinin izin verdiği sınır içinde tutulur ve duman çıkış noktası gözlenir.
Kaçak bölgesi kaydedilir, onarım tamamlanır ve hat aynı koşulda yeniden test edilir. İş sonunda basınç boşaltılır ve bağlantılar güvenli sırayla sökülür.
- EVAP kaçak testi için başlangıç durumunu kaydet
- 0.8-14.5 psi basınç koşulunu hazırla
- EVAP kaçak testi işlemini üretici prosedürüne göre uygula
- S300 modeli ile işlem sonrası sonucu yeniden kontrol et
