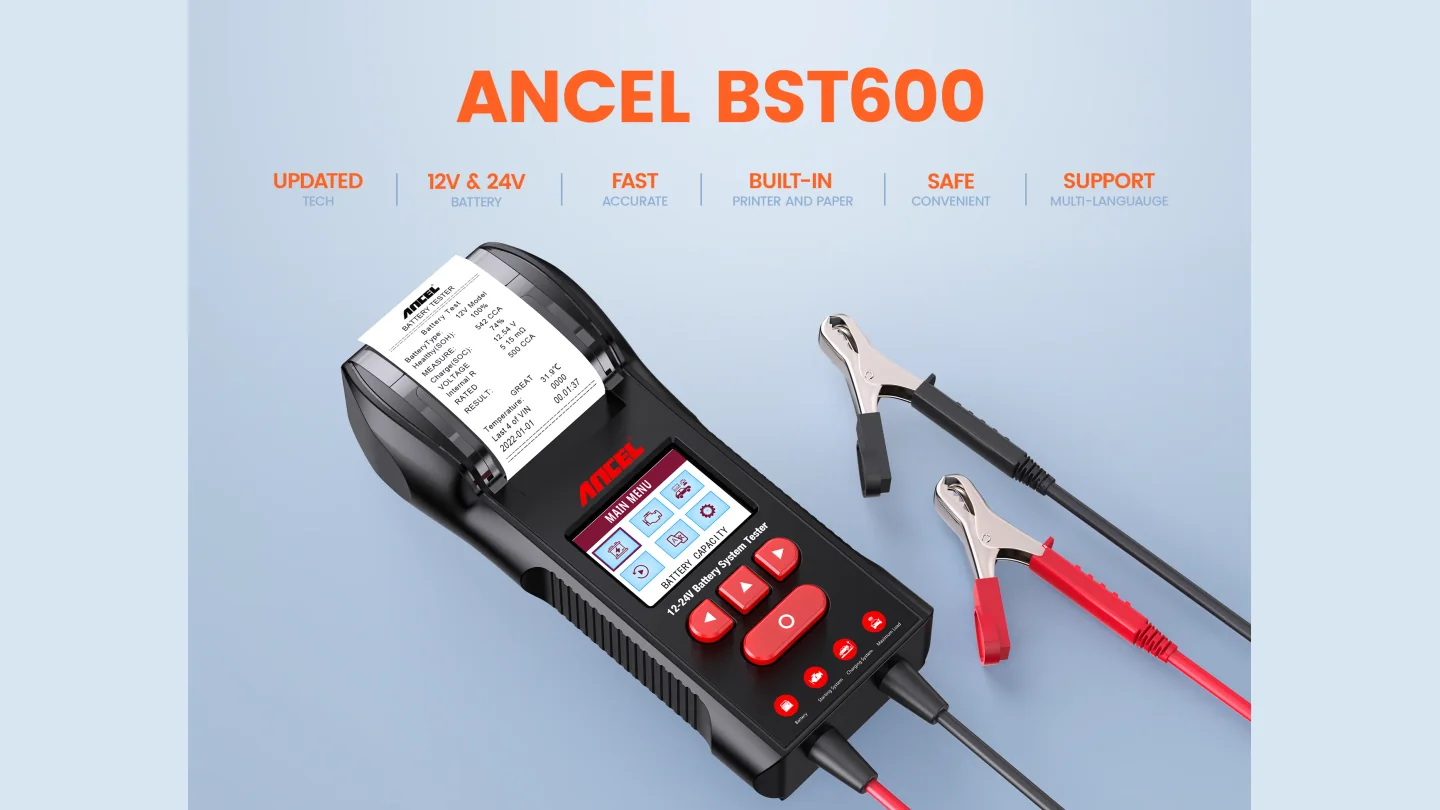

ANCEL BST600, 12V ve 24V kurşun-asit marş akülerinde akü durumu, marş davranışı ve şarj sistemini üç ayrı test akışıyla inceleyen bağımsız bir cihazdır. Teste başlamadan önce akünün kimyası, etiket standardı ve nominal değeri doğru seçilmelidir. Kıskaç teması, akünün yakın zamanda şarj edilip edilmediği ve aracın çalışma durumu sonucu etkiler. Bu rehber, üreticinin BST600 kullanım kılavuzundaki işlem sırasını servis pratiğine çevirir; araç üreticisinin model özelindeki servis prosedürünün yerine geçmez.
Bu rehber, Otobiltek’e sağlanan gerçek BST600 ürün görselleri ve ANCEL’in resmî ürün sayfası ile kullanım kılavuzu incelenerek hazırlanmıştır. Saha testi yapılmış gibi bir deneyim iddiası kullanılmamıştır.
Voltaj aralığı, desteklenen akü tipleri, test standartları, menü adımları, ölçüm yöntemi, güvenlik notları ve yazdırma işlevi üreticinin BST600 kılavuzundan doğrulanmıştır.
İddianın BST600 modeline ait resmî kaynakta bulunması
Akü, marş ve şarj testlerinin birbirinden ayrılması
Klasik yüksek akım yük testiyle iletkenlik yönteminin karıştırılmaması
Görsellerin aynı ürünü veya anlatılan bağlantı adımını göstermesi
Tek ölçümden kesin arıza veya kalan ömür sonucu çıkarılmaması
Üretici kılavuzu, ürün donanımı veya satıştaki paket değişirse teknik değerler ve görseller yeniden karşılaştırılır; doğrulanmayan özellik eklenmez.
Hızlı karşılaştırma
Hangi test hangi soruya cevap verir?
Test
Ölçülen konu
Araç durumu
Sonucun sınırı
Akü testi
Gerilim, iç direnç, ölçülen marş değeri, sağlık ve şarj durumu
Motor kapalı
Tek başına kesin kalan ömür vermez
Marş testi
Marş süresi ve marş sırasında gerilim davranışı
Motor test sırasında çalıştırılır
Kablo ve marş motoru da sonucu etkileyebilir
Şarj testi
Yüklü-yüksüz şarj gerilimi ve dalgalanma
Motor çalışır
Araç üreticisinin hedef değerleriyle yorumlanır
Yazdırma
Tamamlanan test sonucunun servis kaydı
Test tamamlandıktan sonra
Çıktı tek başına teşhis raporu değildir
Karar rehberi
1. Testten önce cihazın kapsamını doğru belirleyin

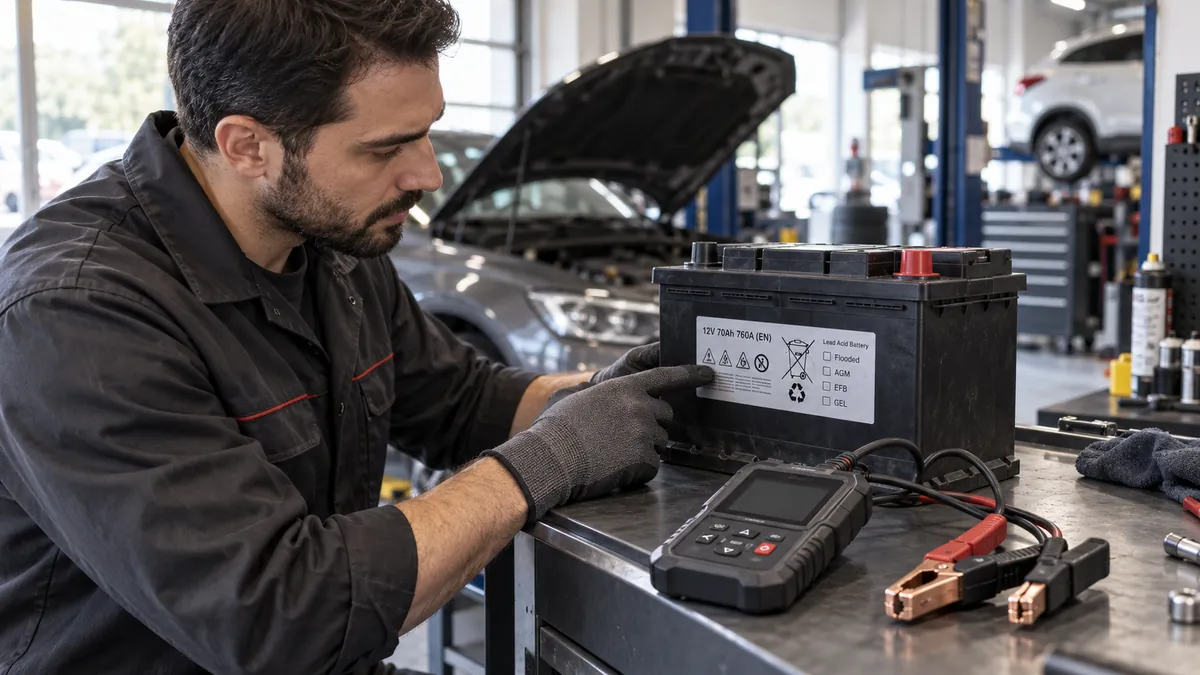

Akü test cihazı kapsamını belirlemek için 12V ve 24V akü etiketi ile servis notlarının incelenmesi
BST600, kurşun-asit marş akülerine yönelik bir akü ve elektrik sistemi test cihazıdır. Üretici kılavuzu 12V ve 24V sistemleri, DC 9-35V çalışma aralığını ve Regular Flooded, AGM Flat Plate, AGM Spiral, GEL ile EFB akü seçeneklerini belirtir. Lityum akü desteği resmî kaynaklarda yer almaz. Cihaz motor, ABS veya airbag kontrol ünitesinden arıza kodu okumaz; BMS akü tanıtma veya kodlama işlemi de yapmaz.
Araç kabulünde önce şikâyet kaydedilir: geç marş, akü lambası, sık boşalma veya yeni akü sonrası kontrol gibi farklı şikâyetler aynı teste indirgenmez. Akünün fiziksel durumu, çatlak, sızıntı, gevşek kutup başı ve oksitlenme açısından incelenir. Hasarlı akü veya kabloda cihaz bağlanmadan güvenlik prosedürü uygulanır.
Akü yakın zamanda şarj edildiyse yüzey şarjı gerilimi normalden yüksek gösterebilir. Kılavuz, tam şarj sonrası gerilimi normale yaklaştırmak için farların iki-üç dakika açılıp kapatılmasını ve ardından test yapılmasını önerir. Bu adım, her araç için gelişigüzel yük uygulamak anlamına gelmez; araç üreticisinin uyarıları önceliklidir.
12V/24V kurşun-asit marş aküsü
DC 9-35V çalışma aralığı
ECU arıza kodu veya BMS kodlama işlevi yok
Hasarlı akü ve kabloda test başlatılmaz
Karar rehberi
2. Kıskaçları temiz ve sağlam bir temasla bağlayın

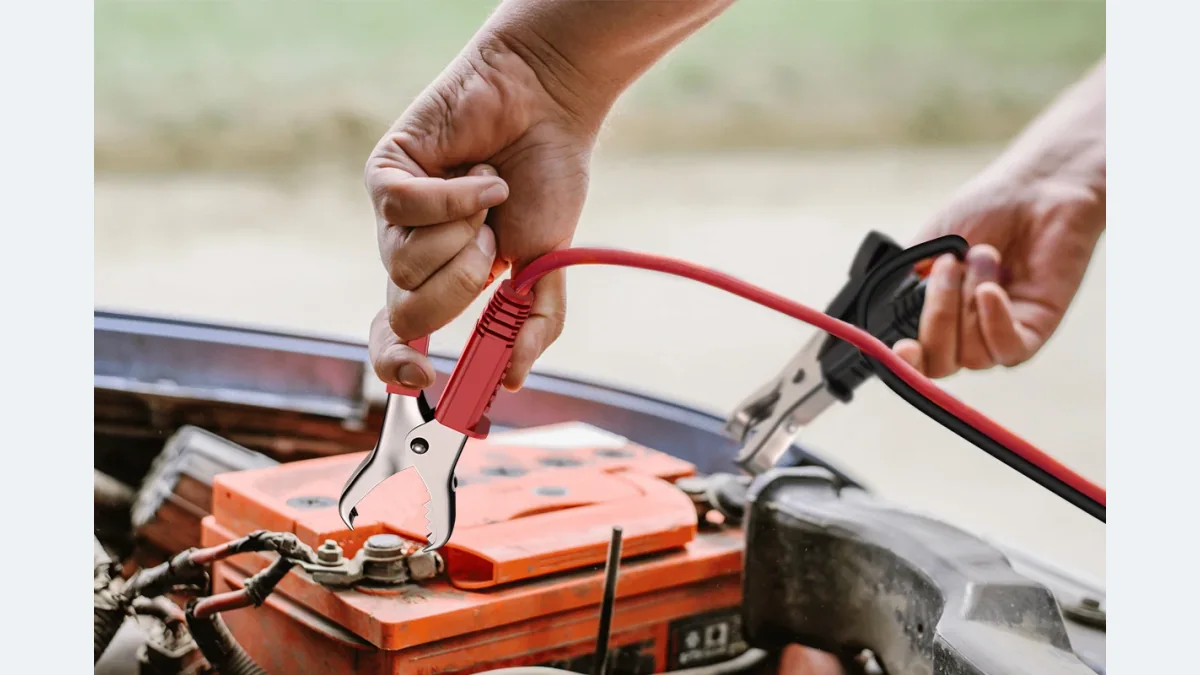

Araç aküsünün pozitif ve negatif kutuplarına akü test cihazı kıskaçlarının bağlanması
Kırmızı kıskaç pozitif, siyah kıskaç negatif kutba bağlanır. Üretici, bağlantıda önce kırmızı kıskacı takmayı belirtir. Kıskaçların boyalı, kirli veya gevşek bir yüzeye tutunması ölçümü bozabilir. Ekran açılmazsa veya bağlantı uyarısı görünürse önce kutup yönü ve metal temas yüzeyi kontrol edilir; sonuç almak için kıskaçlar elle oynatılarak riskli bir bağlantı sürdürülmez.
Motor çalışırken test cihazı ve kablolar kayış, fan, kasnak, egzoz ve diğer sıcak veya hareketli parçalardan uzak tutulur. Kıskaçların yalıtımı, kablo gövdesi ve cihaz kasası testten önce kontrol edilir. Üreticinin ters kutup koruması belirtmesi, yanlış bağlantıyı normal kullanım yöntemi yapmaz.
Bu bölümdeki bağlantı görseli kutup başı temasını anlatır; otomatik aşırı yük kapatma veya başka bir koruma özelliğini tek başına kanıtlamaz. Güvenlik özellikleri ürün etiketi ve resmî kılavuzla değerlendirilir.
Karar rehberi
3. Akü tipi, test standardı ve nominal değeri etiketten girin
Akü etiketi üzerindeki test standardı ve nominal değeri el tipi test cihazıyla eşleştiren servis çalışanı
Akü testi menüsünde önce akü tipi seçilir. Ardından etikette yazan CCA, BCI, CA, MCA, JIS, SAE, DIN, IEC, EN veya GB standardı kullanılır. Aynı sayı farklı standartlarda aynı karşılığı vermez; etikette EN yazarken cihazı CCA ayarında çalıştırmak doğru bir karşılaştırma oluşturmaz. JIS akülerde etiketteki JIS kodu esas alınır.
Kılavuz CCA, BCI, CA, MCA, SAE ve EN için üst sınırı 2000; DIN, IEC ve GB için 1400 olarak listeler. Ürün sayfasında verilen 100-2000 CCA ifadesi genel CCA aralığını anlatır; her standardın kendi aralığı ayrıca dikkate alınmalıdır.
Etiket okunmuyorsa değer tahmin edilmez. Araç veya akü üreticisinin teknik bilgisi bulunur. Akü teknolojisini yalnız kapak görünümüne göre seçmek yerine etiket ve parça kaydı doğrulanır. Yanlış giriş, cihazın ölçtüğü değeri yanlış referansla karşılaştırmasına yol açar.
Akü kimyasını etiketten seçin
CCA ile EN gibi standartları karıştırmayın
Nominal değeri tahmin etmeyin
JIS akülerde etiket kodunu kullanın
Karar rehberi
4. Akü testini motor kapalıyken tamamlayın

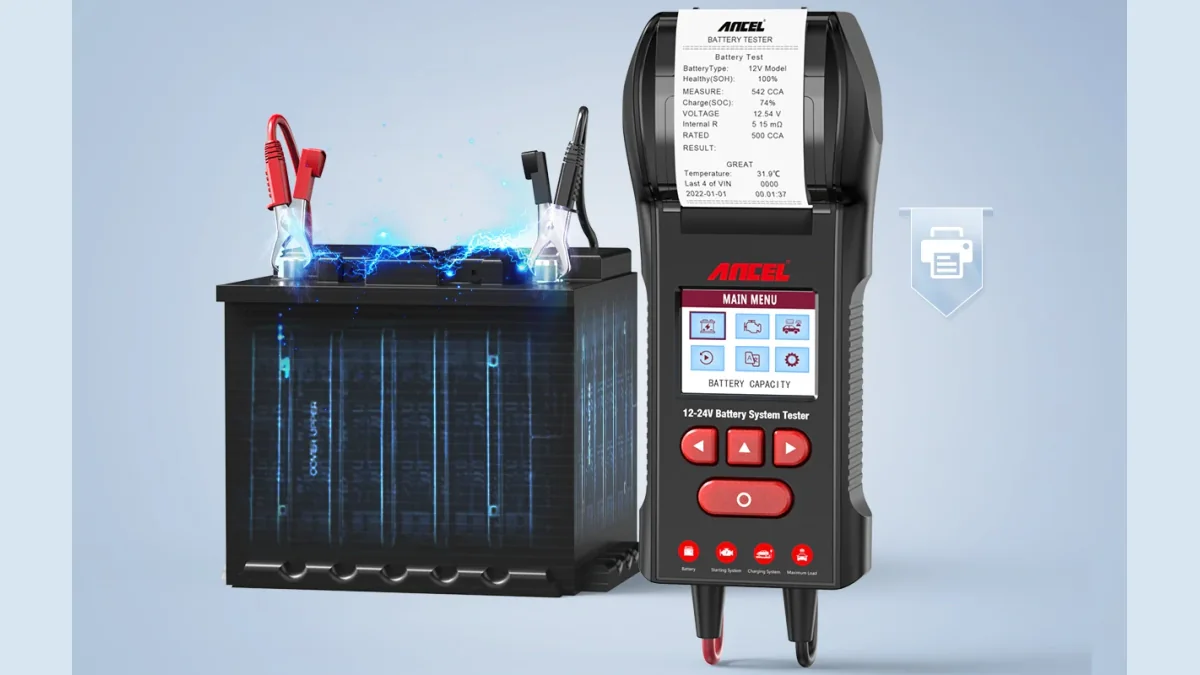

ANCEL BST600 cihazının 12V kurşun-asit araç aküsüne bağlı test görünümü
Doğru ayarlar girildikten sonra akü testi başlatılır. BST600 ekranda ölçülen değer, gerilim, iç direnç, şarj durumu ve sağlık değerlendirmesi gibi sonuçları gösterir. Sonuç “iyi”, “şarj et ve tekrar test et” veya değişim yönünde bir uyarı içeriyorsa, ölçüm koşulları ve bağlantı kalitesiyle birlikte kaydedilir. Düşük şarjlı bir aküyü doğrudan arızalı ilan etmek yerine üretici akışına göre şarj ve tekrar test gerekir.
BST600, kılavuzda açıklanan iletkenlik temelli küçük sinyal yöntemiyle iç direnci hesaplar. Klasik yük testinde kullanılan kısa süreli 40-80 A yüksek akımı aküden çekmez. Bu iki yöntem aynı adla sunulmamalıdır. İletkenlik testi hızlı bir tarama ve kayıt sağlar; gerektiğinde farklı ölçüm ve üretici prosedürüyle desteklenir.
Kılavuz tek bir iç direnç veya iletkenlik ölçümünün akünün kesin kalan ömrünü veremeyeceğini açıklar. Ani iç direnç artışı ve iletkenlik düşüşü önemli bir işaret olabilir; yine de yaş, sıcaklık, kullanım geçmişi, marş davranışı ve şarj sistemi ayrı ayrı incelenir.
Karar rehberi
5. Marş testinde motoru cihazın istediği anda çalıştırın

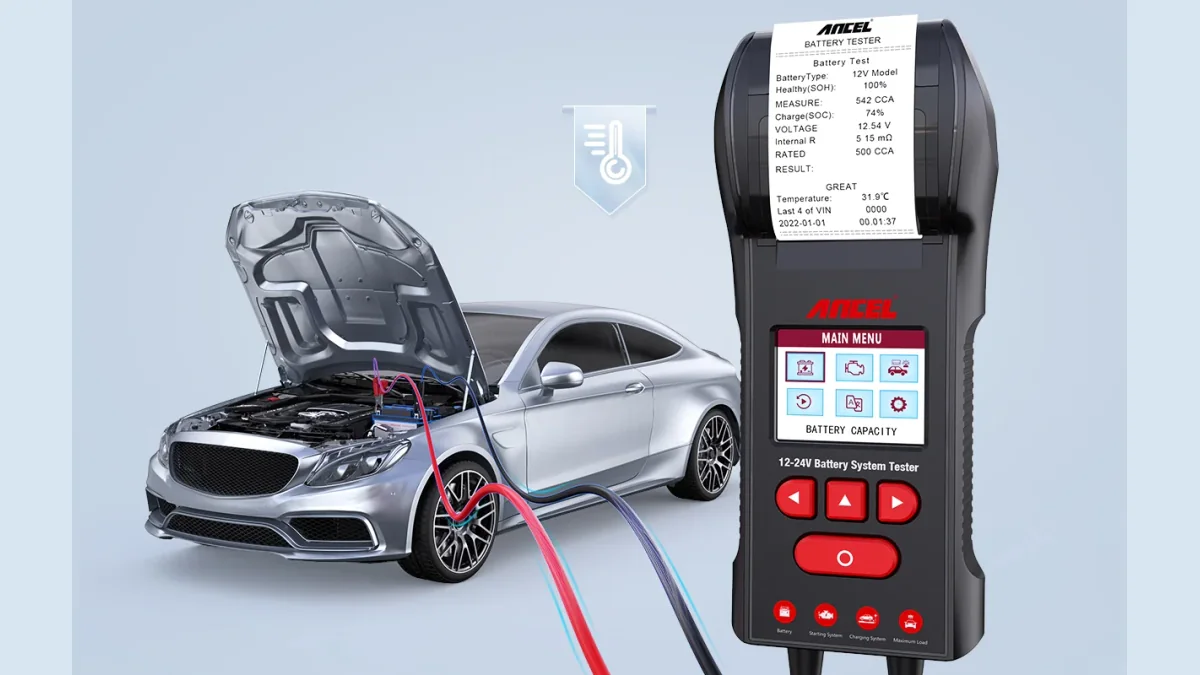

Kaputu açık araçta aküye bağlı ANCEL BST600 ile marş sistemi kontrolü
Marş testi seçildikten sonra cihazın ekrandaki yönlendirmesi izlenir ve motor çalıştırılır. BST600 marş süresi ile marş anındaki gerilim davranışını kaydeder. Akü testi iyi görünürken marşta belirgin gerilim düşmesi varsa kutup başları, şase bağlantısı, marş motoru ve akünün şarj seviyesi ayrıca incelenir. Tek bir düşük değer doğrudan parça değişimi kararı değildir.
Test sırasında kabloların motor bölmesindeki hareketli parçalara yaklaşmadığı yeniden kontrol edilir. Motor çalıştıktan sonra cihazın sonucu tamamlaması beklenir. Kontak defalarca çevrilerek akü gereksiz yere boşaltılmaz. Araç zor çalışıyorsa servis güvenlik prosedürü ve üretici test yöntemi uygulanır.
Akü testi ile marş testi farklı sorulara cevap verir. Birincisi akünün mevcut elektriksel durumunu, ikincisi motor çalıştırılırken sistemin davranışını gösterir. İki sonuç aynı servis kaydında yan yana tutulduğunda karar daha açıklanabilir olur.
Karar rehberi
6. Şarj sistemi testini yüklü ve yüksüz adımlarla yapın

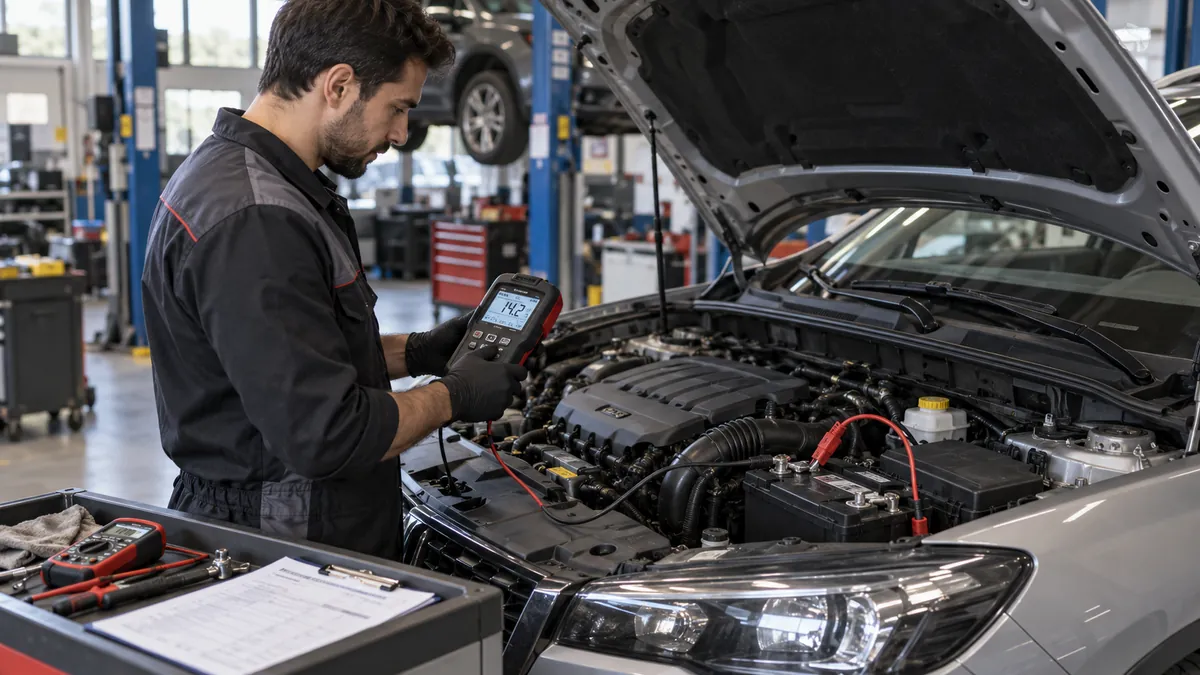

Çalışan aracın şarj sisteminde akü test cihazıyla yüksüz ve yüklü gerilim kontrolü yapan teknisyen
Motor çalışırken şarj testi açılır. Cihazın yönlendirmesine göre önce elektrik tüketicileri kapalı, sonra far ve fan gibi yükler açık durumda ölçüm alınır. BST600 yüksüz gerilim, yüklü gerilim ve dalgalanma sonucunu gösterir. Sonuç, aracın üretici hedef değerleriyle karşılaştırılır; modern akıllı şarj sistemlerinde tek bir sabit voltaj beklentisi her araç için doğru değildir.
Düşük veya yüksek şarj sonucu alternatörün tek başına arızalı olduğunu kanıtlamaz. Kayış, kablo, şase, sigorta bağlantıları, akü sensörü ve araç enerji yönetimi değerlendirilir. Şarj sistemi testi, akü testinin yerine geçmediği gibi akü testi de alternatör kontrolünün yerine geçmez.
24V ticari araçlarda seri bağlı akülerin yaş ve kapasite farkı toplam sistem sonucunu etkileyebilir. Sistem bağlantısı ve kutup yönü fiziksel olarak kontrol edilir. Araç üreticisi ayrı akü testi istiyorsa her akü uygun prosedürle ayrıca ölçülür.
Karar rehberi
7. Sonucu yazdırın ve ölçüm koşullarıyla birlikte saklayın

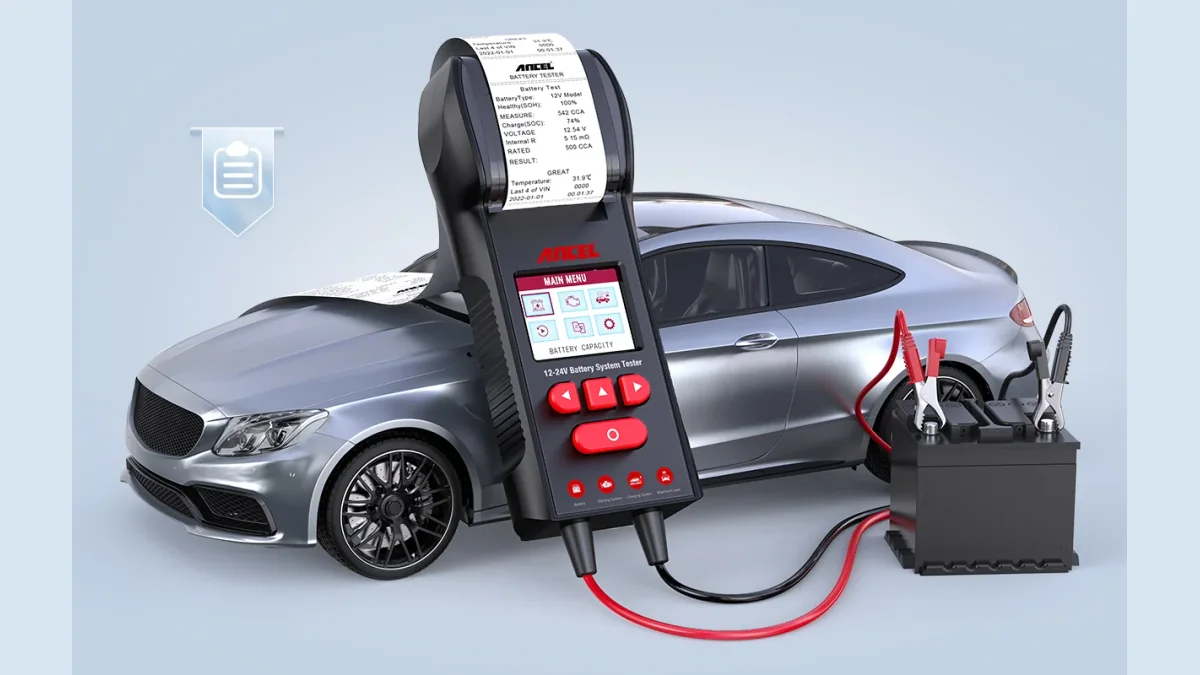

Araç aküsüne bağlı ANCEL BST600 ve dahili yazıcıdan çıkan akü test raporu
Akü, marş veya şarj testi tamamlandıktan sonra sonuç dahili termal yazıcıdan alınabilir. Üretici, standart 57 mm genişliğinde termal kağıt kullanımını ve yazdırma sorunu olduğunda silindirin kağıda doğru bastığının kontrol edilmesini belirtir. Yazdırma akışında aracın VIN bilgisinin son dört hanesi girilebilir; tam VIN veya kişisel veri gereksiz yere açık çıktıda tutulmaz.
Çıktıya tarih, akü tipi, etiket standardı, nominal değer ve testin araç üzerinde mi tezgâhta mı yapıldığı eklenirse sonraki karşılaştırma daha açıklayıcı olur. Yeni akü öncesi ve sonrası aynı ayarlarla alınan kayıtlar müşteriye yapılan işlemi açıklar.
Termal çıktı zamanla solabilir. Servis uzun süreli kayıt tutacaksa çıktının fotoğrafı veya iş emri kaydı saklanabilir. Kağıttaki sonuç, kıskaç teması ve girilen değerler yanlışsa doğru teşhis belgesi sayılmaz; ölçüm koşulları raporun parçasıdır.
Karar rehberi
8. Sonucu yorumlarken cihazın sınırlarını koruyun

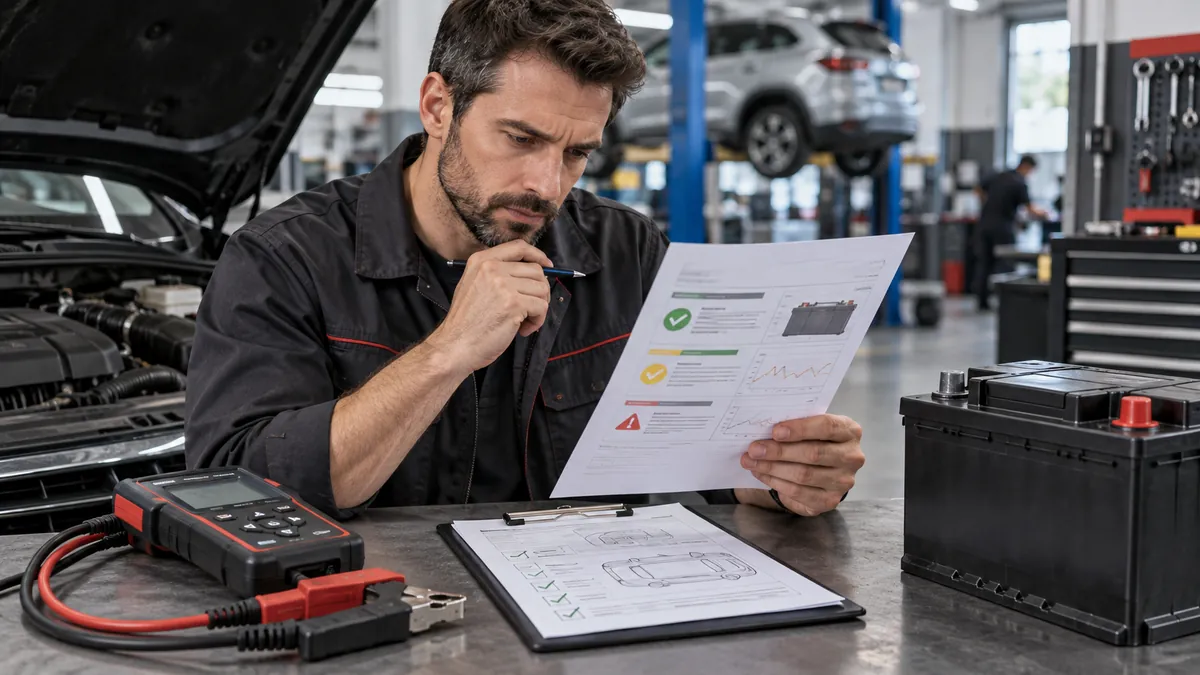

Akü test raporunu servis iş emriyle birlikte yorumlayan otomotiv teknisyeni
BST600 sonucu hızlı karar desteği sağlar; kesin kalan ömür, bütün araç elektrik sistemi veya ECU arızası raporu değildir. “Akü iyi” sonucu kaçak tüketim olmadığını göstermez. “Şarj sistemi normal” sonucu bütün enerji yönetimi kontrol ünitelerinin hatasız olduğunu kanıtlamaz. Ölçüm, müşteri şikâyeti ve araç üreticisinin prosedürüyle aynı dosyada değerlendirilir.
Sahada en güvenilir yaklaşım tekrarlanabilir ölçümdür: temiz bağlantı, doğru akü tipi, doğru standart, kayıtlı sıcaklık ve aynı test koşulları. Sonuç beklenmedikse ayarlar ile temas yeniden kontrol edilir; farklı sonuç almak için rastgele menü veya nominal değer değiştirilmez.
BMS akü kaydı gereken araçta BST600 fiziksel akü ve şarj kontrolünü yapabilir, fakat yeni aküyü araç kontrol ünitesine tanıtmaz. Akü kaydı, sıfırlama veya kodlama için araç kapsamı doğrulanmış diagnostik cihaz ve model özelindeki prosedür gerekir.
Sık sorulan sorular
Müşterilerin en çok sorduğu sorular
ANCEL BST600 hangi akülerde kullanılır?
Resmî kılavuz 12V ve 24V kurşun-asit marş akülerini; sulu, AGM düz plaka, AGM spiral, GEL ve EFB seçeneklerini kapsar. Lityum akü desteği belirtilmez.
BST600 ile aküyü araçtan sökmeden test edebilir miyim?
Kılavuz araç üzerindeki akü, marş ve şarj sistemi akışlarını tanımlar. Bağlantı ve araç üreticisinin güvenlik prosedürü uygulanmalı; sonucu etkileyen araç yükleri dikkate alınmalıdır.
BST600 klasik yüksek akım yük testi yapar mı?
Hayır. Kılavuz cihazın küçük sinyalli iletkenlik yöntemini kullandığını ve bunu kısa süreli 40-80 A çeken klasik yük testinden ayırdığını açıklar.
BST600 ile alternatör kontrol edilir mi?
Cihaz yüklü-yüksüz şarj gerilimi ve dalgalanma sonucunu gösterir. Sonuç, araç üreticisinin hedef değerleri ve kablo-bağlantı kontrolleriyle yorumlanır.
Test sonucu neden değişiyor?
Kıskaç teması, akü tipi ve standardı, nominal değer, şarj seviyesi, sıcaklık ve araç üzerindeki elektrik yükleri sonucu etkileyebilir. Aynı koşullarla tekrar ölçüm yapılmalıdır.
BST600 akü tanıtma veya BMS sıfırlama yapar mı?
Hayır. BST600 fiziksel akü, marş ve şarj sistemi test cihazıdır. Araç kontrol ünitesine akü kaydı için uyumlu diagnostik cihaz gerekir.

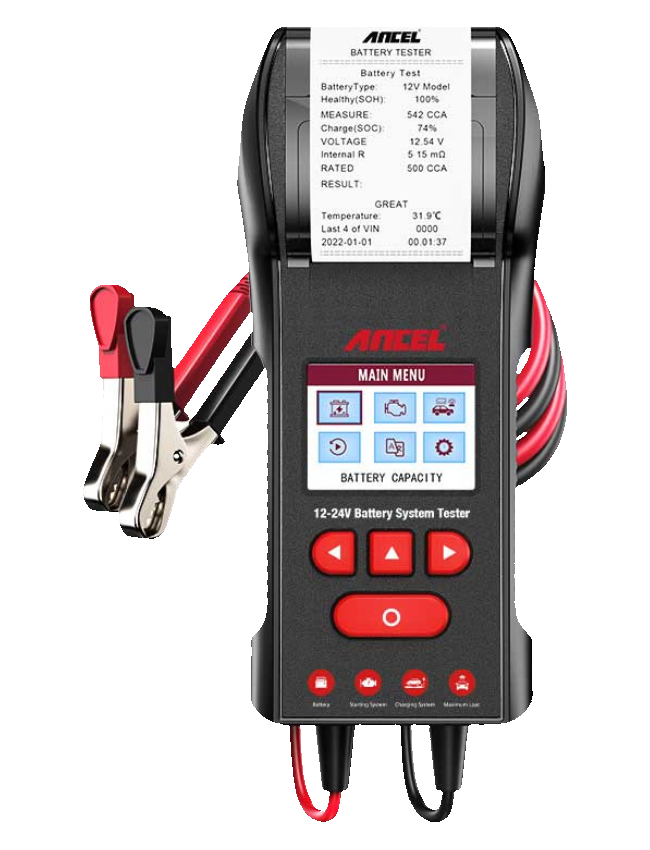

12V ve 24V kurşun-asit marş akülerinde akü durumu, marş ve şarj sistemi kontrolü yapan; sonucu dahili termal yazıcıdan veren servis tipi akü test cihazı.
