Xhorse Multi-Prog ECU TCU ve EEPROM Programlama Cihazı

Ürün detayı

Xhorse Multi-Prog ne işe yarar?

Multi-Prog, elektronik kontrol ünitesinin üzerindeki bellek veya işlemci verisini okuyup kaydetmek, desteklenen dosyayı yazmak ve uygun kaynak-hedef eşleşmesinde modül klonlamak için kullanılır. ECU motor yönetimini, TCU şanzıman yönetimini ifade eder; EEPROM ve MCU ise modül içindeki farklı veri saklama ve işlem katmanlarıdır.

Cihazın görevi bu katmanlara üreticinin gösterdiği bağlantı yöntemiyle erişmektir. Arıza kodu tarama, canlı veri veya bakım sıfırlama odaklı diagnostik tabletlerin yerini almaz.

Bir klonlama işinde yalnız fiziksel soketin uyması yeterli değildir; kaynak ve hedef modülün donanım ailesi, parça numarası, işlemci tipi, yazılım sürümü ve güvenlik verisi tek tek karşılaştırılır. Okuma dosyasının eksiksiz kaydedilmesi, yazma öncesi geri dönüş kopyasının oluşturulması ve işlem sonunda doğrulama yapılması atölye sürecinin parçasıdır.

• Desteklenen ECU ve TCU verisini okuma, yazma veya klonlama
• EEPROM ve FLASH bellek işlemleri
• MCU, immobilizer ve gösterge modülü verisi üzerinde desteklenen işlemler
• Dosya karşılaştırma, checksum ve doğrulama araçları

Ürün detayı

Doğrulanmış ana işlevler ve çalışma sınırı

Xhorse ürün bilgileri Multi-Prog için ECU ile TCU okuma, yazma ve klonlama; MCU, immobilizer, EEPROM, FLASH ve gösterge verisi okuma-yazma işlevlerini listeler.

Ürün ailesinde BMW ISN okuma, MED17/EDC17 veri işleme, checksum düzeltme, dosya karşılaştırma, cihaz öz testi, akıllı hata yönlendirmesi ve çevrim içi güncelleme de belirtilir. Bu başlıklar tek başına herhangi bir araç veya modül için işlem garantisi oluşturmaz.

Kesin destek, Multi-Prog yazılımında seçilen üretici, modül ailesi, parça numarası, işlemci ve işlem türüyle görülür. Destek listesi güncellemelerle genişleyebildiği veya bir işlem yöntemi değişebildiği için eski bir satış sayfasındaki liste yerine cihaz yazılımındaki güncel ekran esas alınmalıdır.

Üçüncü taraf eklenti desteği bulunması, her eklentinin Xhorse tarafından geliştirilmiş veya onaylanmış olduğu anlamına gelmez; kullanılan betik ve dosyanın kaynağı ayrıca kontrol edilir.

• Kapsam, araç adından çok tam kontrol ünitesi ve işlem türüne bağlıdır
• Bench, boot, OBD ve doğrudan çip işlemleri birbirinden farklıdır
• Güncel yazılım ekranı, eski statik destek listesinin yerine kullanılır
• Yazma işlemi öncesinde kaynak dosya ve bağlantı şeması saklanır

Ürün detayı

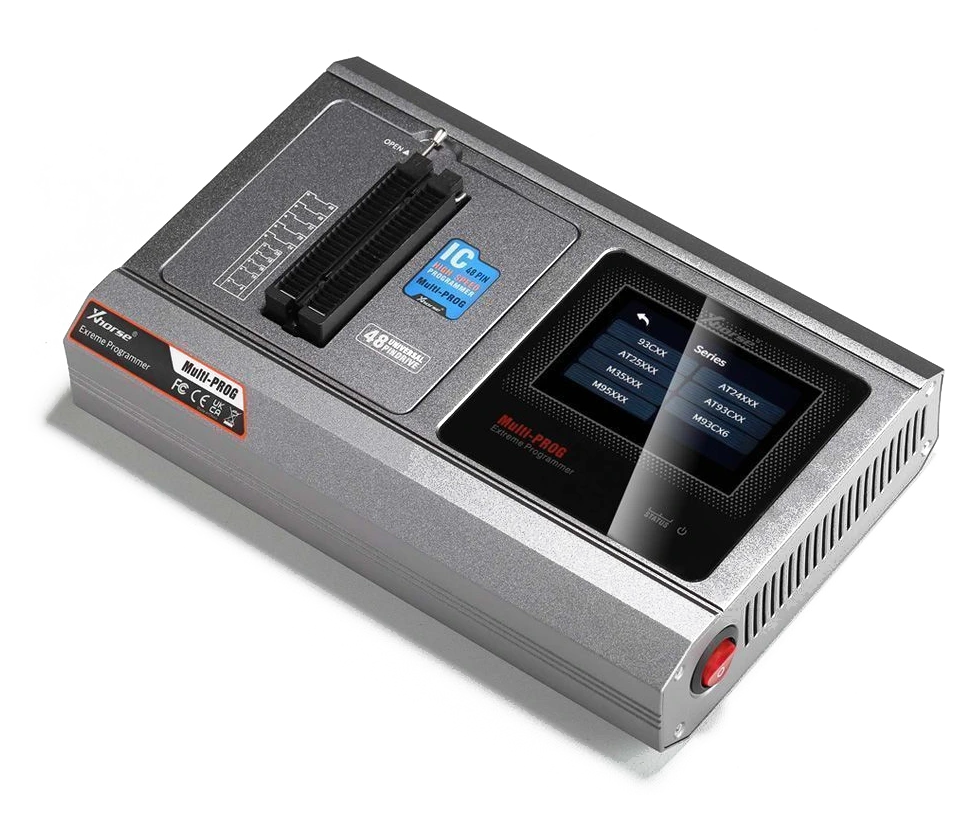

Bench, boot, OBD ve 48 pin soket arasındaki fark

Bench işleminde kontrol ünitesi araçtan sökülür ve üreticinin belirttiği pinlere ECU veya MCU kablosuyla bağlanır. Boot yönteminde modül kartı üzerindeki belirli noktaya erişim gerekebilir; yanlış pin, ters besleme veya eksik toprak bağlantısı kontrol ünitesine zarar verebilir.

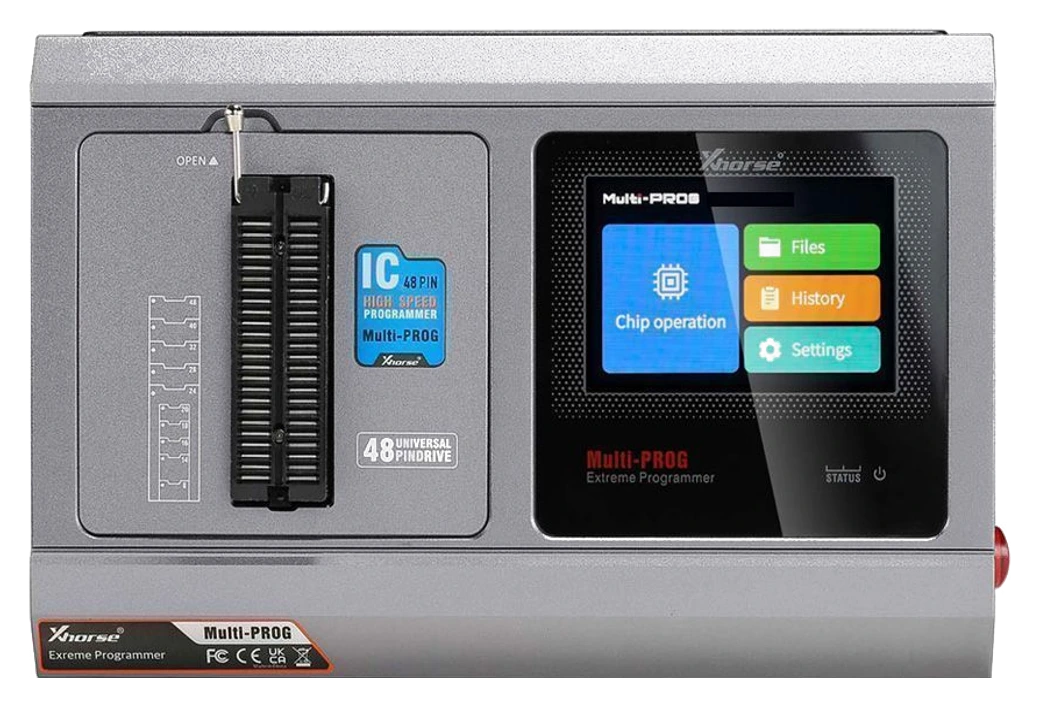

Desteklenen OBD işlemlerinde araç soketi üzerinden haberleşilir, ancak ürünün OBD kablosu bulunması bütün modüllerin araç üzerinde yazılabildiği anlamına gelmez. 48 pin üniversal soket ise uygun paket ve yön bilgisi bulunan entegre devrelerle çalışır.

Teknisyen önce modül etiketini ve kart üzerindeki işlemciyi tanımlar, sonra yazılımdaki şema ile kabloyu eşleştirir. Ekrandaki bağlantı resmi, güç gereksinimi ve işlem uyarıları okunmadan yazma başlatılmaz. Lehimli veya lehimsiz adaptör seçimi de modül ailesine göre değişir; opsiyonel kartlar standart paket içinde varsayılmaz.

• Bench: sökülmüş modüle pin bağlantısı
• Boot: kart üzerindeki özel erişim ve tetikleme noktaları
• OBD: yalnız yazılımın desteklediği araç üstü işlemler
• 48 pin soket: uygun yön ve paketle doğrudan çip işlemi

Ürün detayı

Teknik özellikler

XDMPG0GL global sürüm; Linux tabanlı çalışma ortamı, ZYNQ7020 çift çekirdek Cortex-A9 ve FPGA mimarisi, 3,5 inç ekran ile USB ve RJ45 bağlantılarını bir araya getirir. Üretici paketinde 15 V / 4 A güç adaptörü kullanılır.

Yayınlanan teknik bilgiler yaklaşık 300 mA çalışma akımını 14 V koşulunda, -20 °C ile +50 °C çalışma sıcaklığını, -30 °C ile +65 °C depolama sıcaklığını ve 233 × 150 × 54 mm cihaz ölçüsünü belirtir.

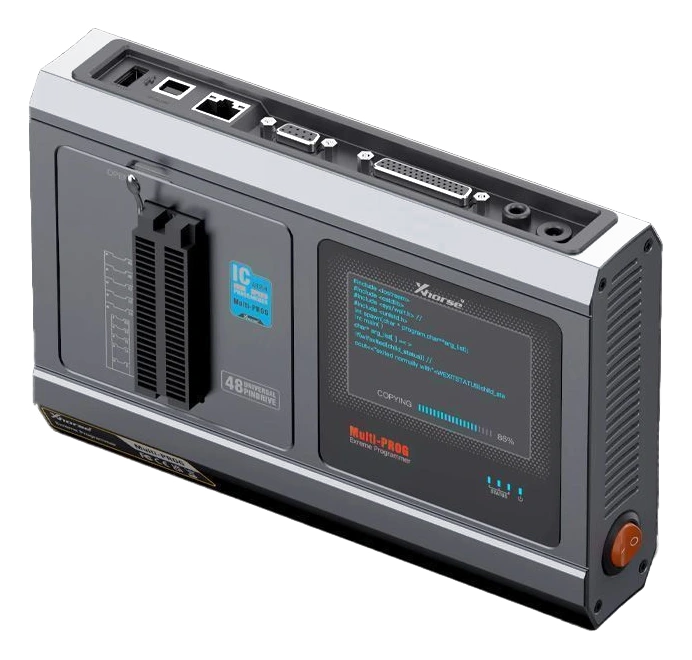

Bunlar cihazın laboratuvar veya atölye yerleşimini açıklar; programlanan modülün ayrıca istediği besleme geriliminin yerine geçmez. USB bağlantısı bilgisayar yazılımı ve veri aktarımı için, RJ45 bağlantısı ağ işlevleri için kullanılır. Cihaz üzerindeki ekran dosya, geçmiş, ayar ve desteklenen çip işlemlerine erişim sağlar.

Güncel yazılımın sistem gereksinimi ve dil seçenekleri kurulumdan önce kontrol edilir.

Model kodu

XDMPG0GLGlobal sürüm ürün kodu

İşlemci

ZYNQ7020 çift çekirdek Cortex-A9 + FPGA

Ekran

3,5 inç

Güç

15 V / 4 A adaptör

Bağlantılar

USB ve RJ45

Ölçüler

233 × 150 × 54 mm

Çalışma sıcaklığı

-20 °C ile +50 °C

Depolama sıcaklığı

-30 °C ile +65 °C

Ürün detayı

ECU ve TCU kapsamı nasıl kontrol edilir?

Yayınlanan Xhorse destek listelerinde VAG SIMOS, Bosch MED17/EDC17, MG1/MD1; BMW MSD/MSV ve bazı Bosch motor kontrol üniteleri ile DQ200, DQ250, VL381, DL501, DKG, VGS, MPS6 ve ZF 9HP gibi TCU ailelerinden örnekler bulunur.

Bu isimler geniş bir aileyi gösterir; aynı aile içindeki bütün donanım ve yazılım sürümlerinin aynı yöntemle desteklendiği sonucu çıkarılamaz. Satın alma öncesinde modülün ön ve arka etiket fotoğrafı, üretici parça numarası, Bosch/Continental/Delphi/Marelli numarası, işlemci bilgisi ve yapılacak işlem kaydedilir.

Ardından Multi-Prog yazılımında aynı yol bulunur; read, write, clone, checksum veya ISN gibi istenen işlem ayrı ayrı görülür. Bir menüde yalnız okuma bulunması yazmanın da desteklendiği anlamına gelmez. Güncel bağlantı şeması, gereken adaptör ve varsa ek lisans koşulu birlikte doğrulanır.

• Modül üreticisi ve tam parça numarası
• İşlemci veya bellek ailesi
• İstenen işlem: okuma, yazma, klonlama, checksum veya ISN
• Yazılımda gösterilen bağlantı yöntemi ve gereken adaptör

Ürün detayı

İlk kurulum, hesap eşleştirme ve güncelleme

Kuruluma cihazı bir kontrol ünitesine bağlamadan başlayın. Güncel Multi-Prog kurulum paketini Xhorse yazılım kaynağından indirin; kurulum dosyasını çalıştırın, hedef klasörü seçin ve sürücü kurulumunun tamamlanmasını bekleyin. Program ilk kez açıldığında bilgisayarın ağ bağlantısını kontrol edin.

Ana cihazı kutudaki USB kablosuyla bilgisayara bağlayın; yazılım cihazı gördükten sonra seri numarası ve global sürüm bilgisiyle Xhorse hesabı eşleştirmesini tamamlayın. “Update Online” alanında önce yazılımı ve veri tabanını, ardından cihaz bağlıyken firmware sürümünü kontrol edin. Güncelleme sırasında USB, ağ veya cihaz beslemesi kesilmemelidir.

Sonra cihazın öz testini çalıştırın ve bağlantı birimlerinin hata vermediğini doğrulayın. MQB48 gibi hesap bağlantısına bağlı işlevler kullanılacaksa aynı Xhorse hesabındaki uygun VVDI2 Full veya Key Tool Plus kaydı ve lisans ekranı ayrıca kontrol edilir.

İlk modül işinden önce işlem yapılacak ECU veya TCU menüsünü açın; güncel bağlantı şemasını, kabloyu, adaptörü ve yazılımın sunduğu işlem türünü birlikte doğrulayın. Kurulum paketi, sürücü veya güncelleme ekranı önceki bir sürümden farklı görünürse eski ekran görüntüsüne göre işlem yapmayın; güncel yazılımdaki yönergeyi izleyin.

• Güncel Multi-Prog yazılımını kurun ve sürücüyü tamamlayın
• USB bağlantısından sonra seri numarası ile global sürümü doğrulayın
• Yazılım, veri tabanı ve firmware güncellemelerini sırayla kontrol edin
• Cihaz öz testini çalıştırıp hata kaydını inceleyin
• İlk okumadan önce modül şeması, kablo, adaptör ve işlem türünü eşleştirin

Ürün detayı

Programlama öncesi güvenli atölye akışı

İş emri modül kimliği, araç bilgisi ve müşterinin istediği sonuçla başlar. Modül sökülmeden önce araçtaki arıza ve iletişim durumu kaydedilir. Tezgâhta elektrostatik boşalma önlemi alınır; pinler büyütme altında incelenir ve güç kaynağının gerilim ile akım sınırı bağlantı şemasına göre ayarlanır.

İlk başarılı okuma değişiklik yapılmadan iki ayrı konuma kaydedilir, dosya boyutu ve checksum sonucu not edilir. Hedef modül kullanılacaksa donanım numarası ile işlemci ailesi kaynak modülle karşılaştırılır. Yazma sırasında kablo, bilgisayar, ağ veya güç bağlantısı kesilmez.

İşlem tamamlandığında yazılımın doğrulama adımı çalıştırılır; modül araca takıldıktan sonra iletişim, arıza kodu ve ilgili fonksiyon yeniden kontrol edilir. Multi-Prog güçlü bir programlayıcıdır, fakat doğru yedek ve geri dönüş planının yerine geçmez.

• ESD korumalı, temiz ve kuru çalışma alanı
• Doğru pin şeması ve akım sınırlı stabil güç
• Değişmemiş ilk okumanın iki ayrı yedeği
• Yazma sonrası doğrulama ve araç üstü son kontrol

Ürün detayı

Referans kutu içeriği

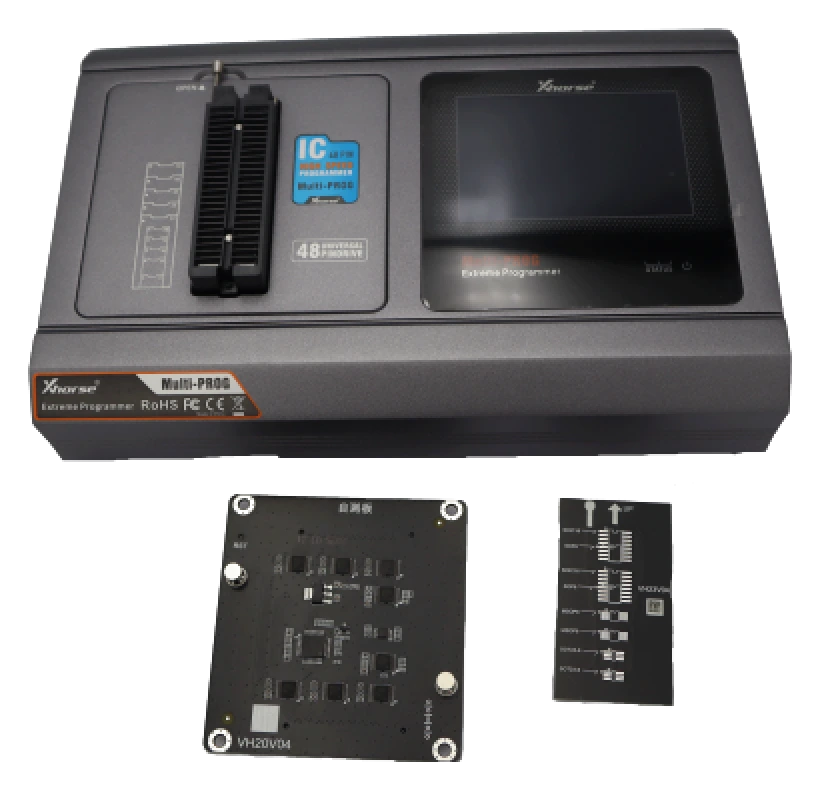

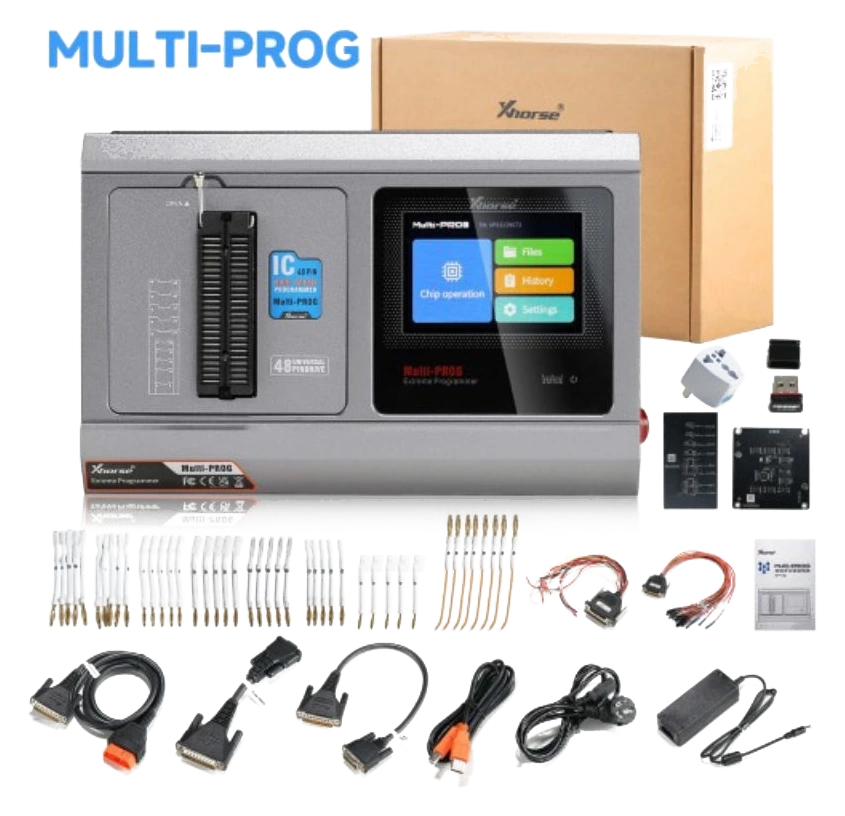

Global paket için yayımlanan ortak liste; Multi-Prog ana cihaz ve VH13 adaptörü, 15 V / 4 A güç adaptörü, güç kablosu, USB kablosu, MCU kablosu, MCU DB15 kablosu, ECU kablosu, ECU DB15 kablosu, OBD kablosu, VH20 ve VH24 arayüz kartları ile beş adet ECU kablo konnektör yedek parçasını içerir.

Galerideki gerçek paket görünümü bu temel parçaları ayırt etmeye yardımcı olur. Bölgeye göre fiş tipi veya küçük revizyonlar değişebileceği için teslim alınan set, kutudan çıkarılırken tek tek sayılır.

MQB, EIS, BCM, ECU veya çip ailesi için satılan lehimsiz özel adaptörler, ürün açıklamasında açıkça yazılmadıkça standart pakete dahil değildir. Taşıma çantası, ek laptop, laboratuvar güç kaynağı ve üçüncü taraf veri hizmetleri de standart listeye eklenmez.

• Multi-Prog ana cihaz ve VH13 adaptörü
• 15 V / 4 A adaptör, güç ve USB kabloları
• MCU ile ECU kabloları ve DB15 arayüz kabloları
• OBD kablosu, VH20 ve VH24 kartları, beş konnektör yedek parçası

Ürün detayı

Multi-Prog ile VVDI Prog arasındaki temel fark

Multi-Prog, Xhorse tarafından VVDI Prog sonrasında konumlandırılan yeni nesil programlayıcıdır. ECU ve TCU okuma-yazma-klonlama, dahili ekran, çevrim içi güncelleme, öz test, akıllı hata yönlendirmesi, checksum ve dosya karşılaştırma gibi işlevleri aynı platformda toplar. Buna rağmen eski VVDI Prog için alınmış bütün adaptörlerin doğrudan takılacağı varsayılmamalıdır.

Xhorse teknik açıklamalarında bazı eski adaptörlerin Multi-Prog ile kullanılabilmesi için XDKP30 gibi ayrı bir çok işlevli adaptör gerekebildiği belirtilir. Satın alma kararında yalnız “yeni nesil” ifadesi yerine yapılacak modül işi, mevcut adaptör envanteri ve güncel yazılım listesi karşılaştırılmalıdır.

Anahtar öğrenme veya araç üzerinde son eşleştirme gereken senaryolarda VVDI2 ya da Key Tool Plus gibi başka bir Xhorse cihazı ayrıca gerekebilir; Multi-Prog tek başına bütün immobilizer sürecini tamamlayan genel amaçlı anahtar cihazı değildir.

• Yeni nesil donanım, ekran ve doğrudan güncelleme akışı
• ECU/TCU klonlama ve veri işleme odaklı kullanım
• Eski adaptörlerde doğrudan uyum varsayılmaz
• Araç üstü anahtar öğrenme için ek cihaz gerekebilir

Ürün detayı

MQB48 işlevi, hesap eşleştirmesi ve ek lisanslar

Xhorse ürün açıklaması Multi-Prog ile MQB48 lisansından söz eder ve aynı Xhorse hesabına bağlı VVDI2 Full veya Key Tool Plus cihazlarıyla desteklenen NEC35XX işlevlerinin paylaşılabildiğini belirtir. Bu bilgi, bütün MQB araçlarda anahtar işleminin yalnız Multi-Prog ile tamamlandığı anlamına gelmez.

Multi-Prog modül verisini okumak için kullanılırken anahtar hazırlama veya araç üstü öğrenme adımı başka cihaz, hesap veya çevrim içi hizmet gerektirebilir. Cihaz teslim alındığında seri numarası Xhorse hesabına bağlanır; yazılım ve lisans ekranı kaydedilir.

Ücretsiz görünen bir işlevin bölge, hesap, cihaz modeli veya işlem başına hizmet koşulu zamanla değişebilir. Satış fiyatı, gelecekte çıkabilecek ücretli adaptörleri, üçüncü taraf betikleri, veri hesaplama hizmetlerini veya ayrıca satılan lisansları kapsamaz.

• Xhorse hesabı ve cihaz seri numarası eşleştirmesi
• MQB48/NEC35XX işleminde gereken cihaz zincirinin kontrolü
• Ek adaptör, hesaplama ve lisansların ayrı değerlendirilmesi
• Sipariş tarihindeki güncel yazılım ekranının kaydedilmesi

Ürün detayı

Satın almadan önce kontrol edilecekler

Ürünü yalnız fiyat ve “ECU programlama” başlığıyla değerlendirmek doğru değildir. İlk soru atölyenin hangi modül ailelerinde düzenli iş yaptığıdır. İkinci soru, bu modüllerde gereken işlemin okuma mı, yazma mı, klonlama mı yoksa yalnız veri çıkarma mı olduğudur. Üçüncü soru, standart paketin gereken bağlantıyı sağlayıp sağlamadığıdır.

Örneğin belirli bir ECU veya immobilizer modülü için lehimsiz adaptör gerekiyorsa bu parça ayrıca bütçelenir. İş akışında akım sınırlı laboratuvar güç kaynağı, ESD ekipmanı, lehimleme araçları, yedek bilgisayar ve dosya arşivi de bulunmalıdır. Türkiye satış fiyatı KDV dahil gösterilir ve sepetteki güncel satış fiyatından alınır.

Ürün sayfasındaki stok, eldeki satılabilir adedi gösterir; yazılımın desteklediği modül sayısını veya teslim edilen adaptör çeşitliliğini ifade etmez.

• Hedef modül aileleri ve aylık iş adedi
• Gereken işlem ile yazılımdaki gerçek menü eşleşmesi
• Standart paket dışında gereken adaptörler
• Güç, ESD, lehimleme ve dosya yedekleme altyapısı
