Mercedes uyumlu SD Connect C4 arıza tespit cihazı

Ürün detayı

SD Connect C4 arayüzü ne işe yarar?

Arayüz, araçtaki kontrol üniteleri ile uyumlu bilgisayar yazılımı arasında bağlantı kurar. Desteklenen sistemlerde arıza kayıtlarının ve canlı verilerin okunması yazılımın, aracın ve ECU sürümünün sağladığı işlemlere bağlıdır. Bu gövde tek başına çalışan bir tablet değildir; bilgisayar olmadan ekranda arıza tespiti yapmaz.

• PC ile araç arasında bağlantı
• Desteklenen ECU sistemlerinde veri okuma
• Kablo ve yazılım eşleşmesine bağlı kullanım

Ürün detayı

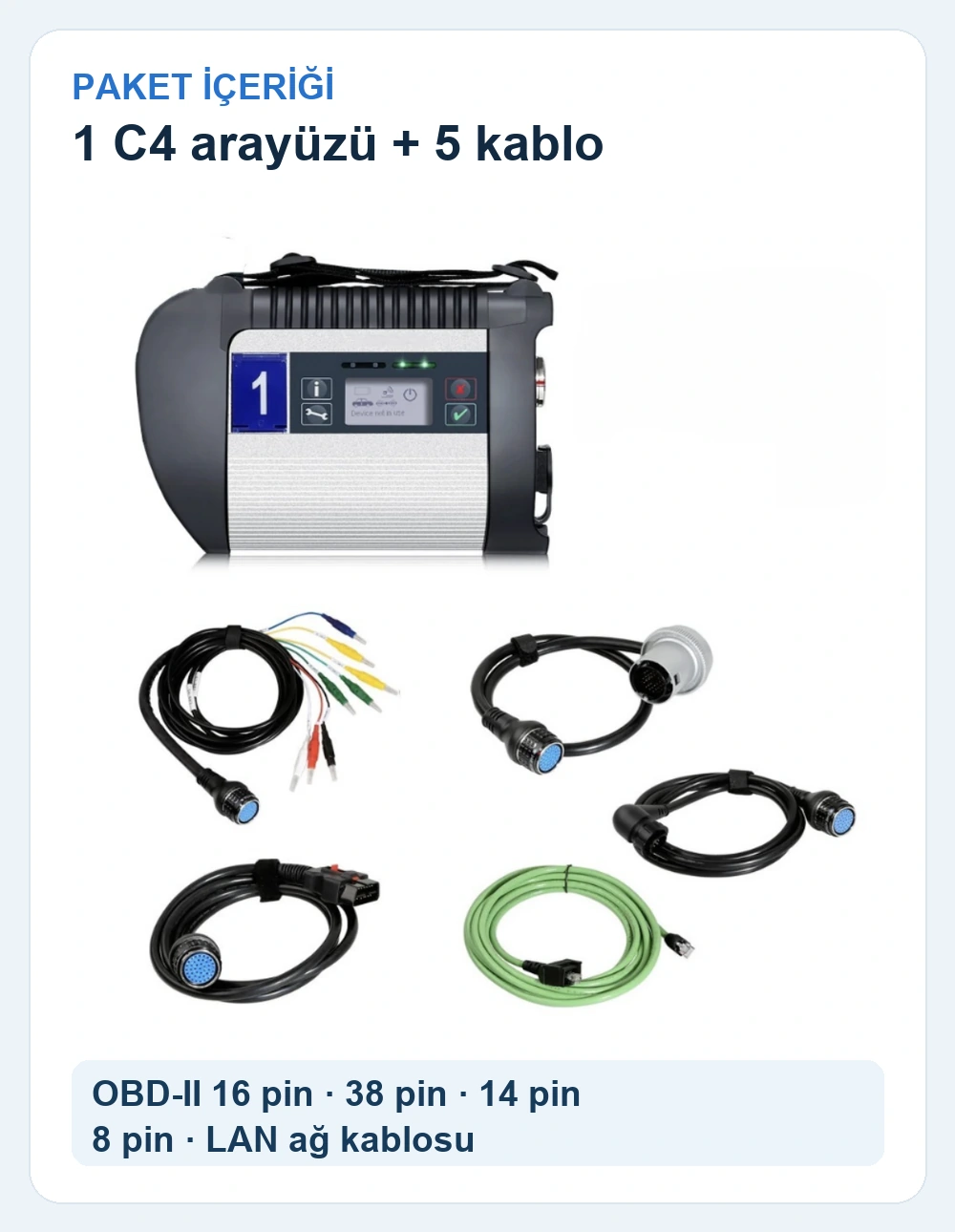

Paket içeriği ve bağlantılar

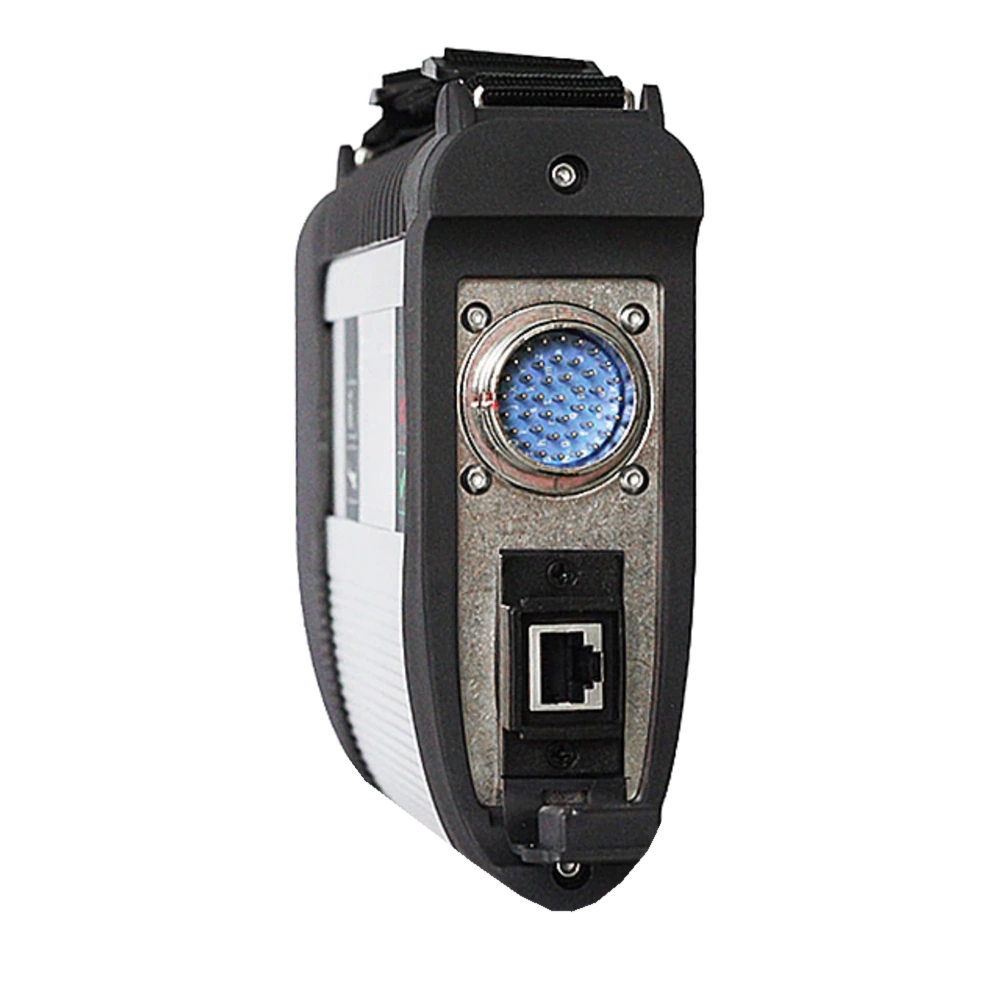

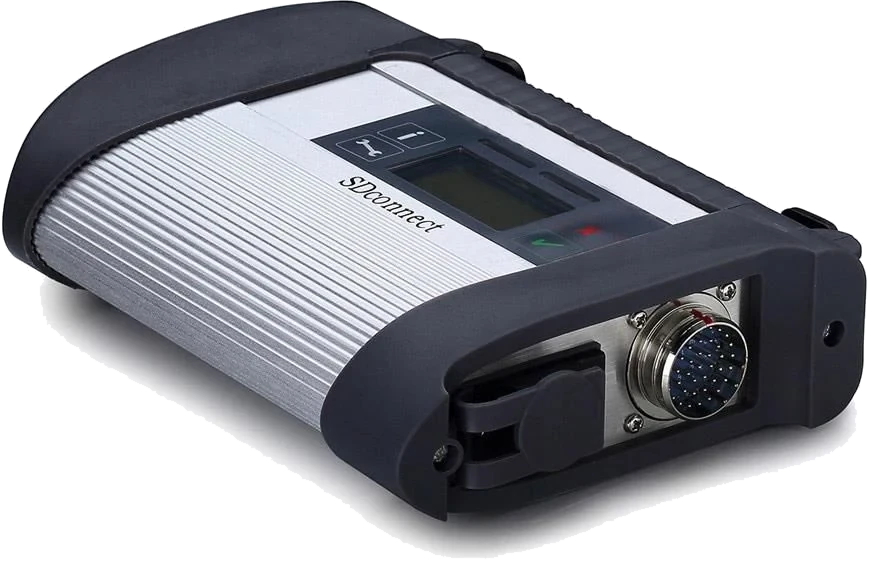

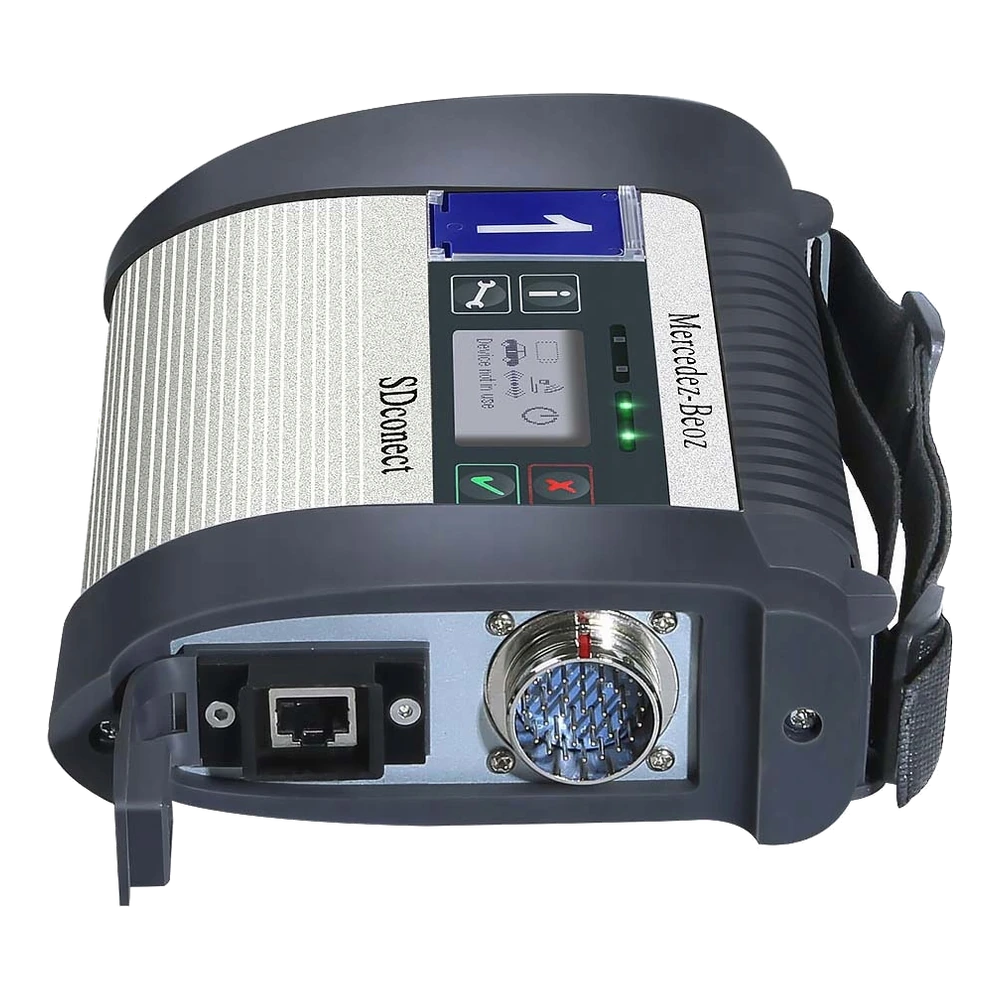

Paket, SD Connect C4 tipi arayüz ile beş bağlantı kablosundan oluşur: OBD-II 16 pin, Mercedes 38 pin, 14 pin, 8 pin ve bilgisayar bağlantısı için LAN kablosu. Görsel kablo tiplerini gösterir; gövde etiketi ve kabloların fiziksel görünümü üretim partisine göre değişebilir.

Bilgisayar, teşhis yazılımı, lisans, aktivasyon ve çevrim içi üretici erişimi bu donanım listesine dahil değildir.

• 1 × C4 tipi araç bağlantı arayüzü
• 1 × OBD-II 16 pin kablo
• 1 × 38 pin kablo
• 1 × 14 pin kablo
• 1 × 8 pin kablo
• 1 × LAN kablosu

Ürün detayı

Araç ve yazılım uyumluluğu

Mercedes adı tek başına her model ve yıl için işlev garantisi vermez. Kontrol ünitesinin protokolü, araç soketi, kullanılacak kablo, bilgisayar işletim ortamı ve teşhis yazılımının sürümü birlikte eşleşmelidir. Özellikle DoIP iletişimine ihtiyaç duyan araçlar için cihaz revizyonu ve protokol desteği sipariş öncesinde doğrulanmalıdır.

• Model yılı ve ECU kontrolü
• Soket ve kablo eşleşmesi
• Yazılım sürümü ve lisans durumu
• DoIP gereksiniminin ayrı kontrolü

Ürün detayı

Mercedes-Benz ve XENTRY hakkında

Bu ürün Mercedes-Benz orijinal parçası veya yetkili servis ekipmanı olarak sunulmaz. Mercedes adı yalnızca uyumlu araç grubunu anlatır. Mercedes-Benz’in resmî XENTRY donanımı, yazılımı ve erişim koşulları ayrı bir ekosistemdir; bunlar bu satışın parçası değildir.

Satın alınan arayüzün belirli bir resmî yazılım hesabına erişim hakkı verdiği iddia edilmez.

Ürün detayı

C4 için araç kapsamı nasıl kontrol edilir?

Bu arayüzde çalışma sınırı, aracın marka adından çok ECU mimarisi ve bilgisayardaki yazılımla belirlenir. Servis, araç modelini, üretim yılını, kullanılacak fiziksel soketi ve yapmak istediği okuma işlemini kaydeder. Ardından teslim edilen C4 revizyonu, kablo seti ve yasal yazılım sürümünün aynı araçta birlikte kullanılabildiği kontrol edilir.

DoIP gerektiren bir sistem için cihaz revizyonunun desteği ayrıca doğrulanır. Bir araçta arıza kodu okunabilmesi, diğer kontrol ünitelerindeki yazma veya programlama komutlarını açmaz. Bağlantı testi sonuç vermiyorsa kablo, güç, araç profili ve yazılım erişimi ayrı ayrı incelenir.

Ürün detayı

Cihazın servis düzenindeki görevi

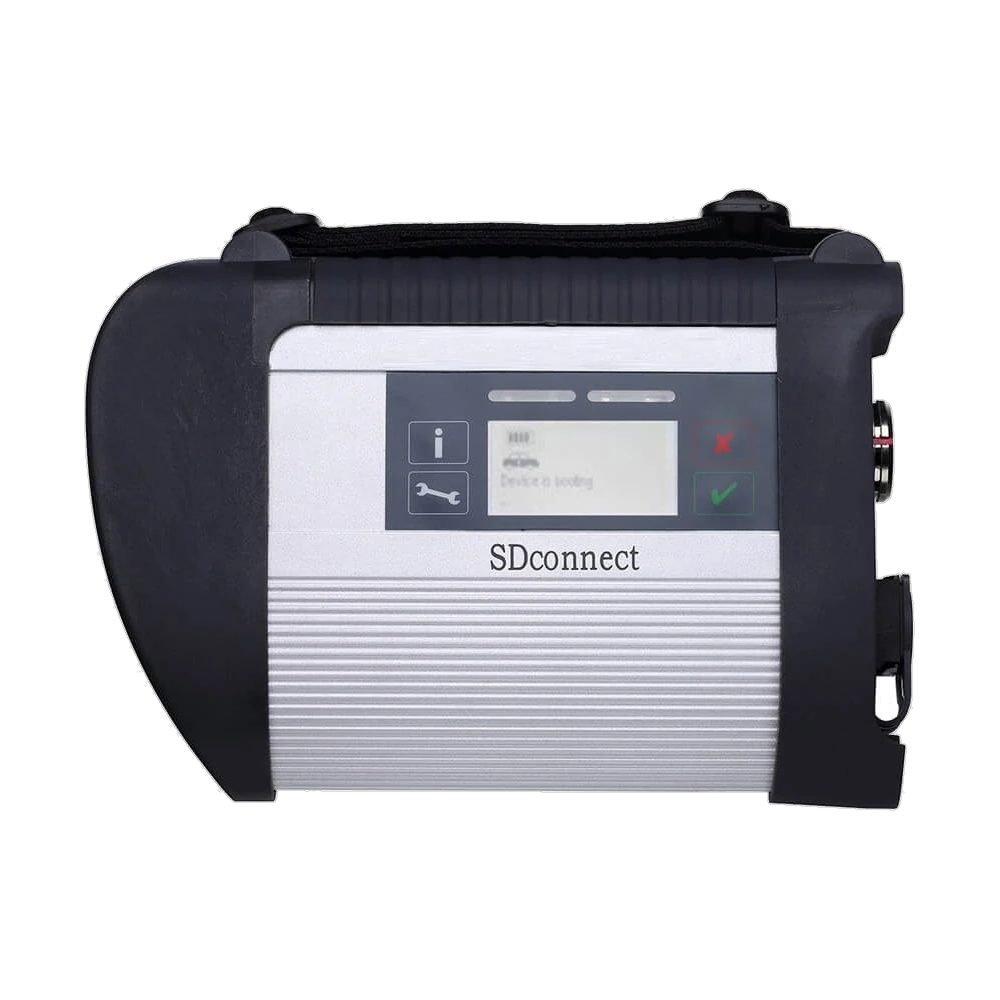

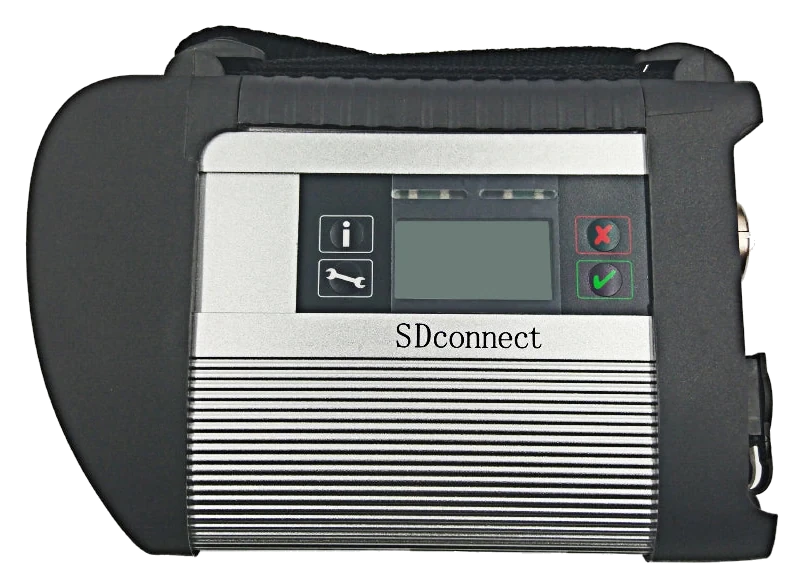

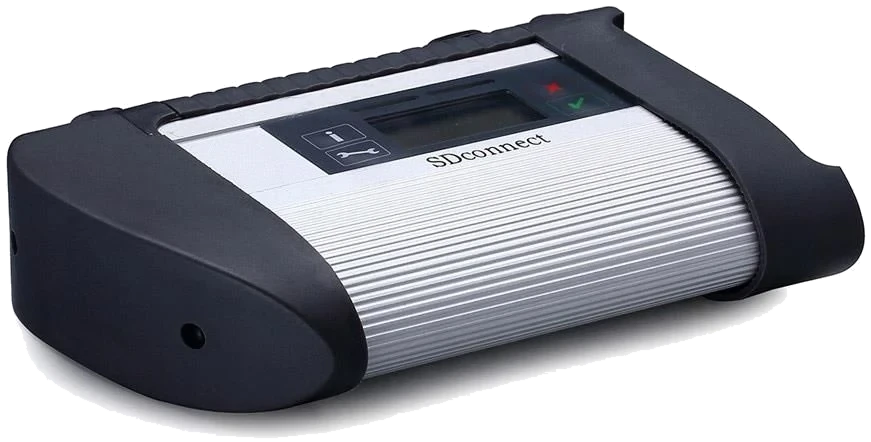

SD Connect C4 sınıfı arayüz, araç ile bilgisayar arasında haberleşme kuran fiziksel parçadır. Ekranı bir tablet gibi teşhis menüsü çalıştırmaz; menüler, kullanılan bilgisayardaki ayrı yazılımda açılır.

Bu ayrım satın alma kararını doğrudan etkiler: mevcut bilgisayarın işletim ortamı, bağlantı yöntemi ve yazılım erişimi hazır değilse yalnız arayüzü teslim almak serviste işe başlamaya yetmez. Bağlantı kurulabilse bile erişilebilen kontrol üniteleri ve işlemler araç yılına, elektronik mimariye ve yazılım kapsamına bağlıdır.

Cihazın adı, kodlama, programlama veya güvenlik erişimi gibi ileri işlemlerin otomatik olarak açıldığı anlamına gelmez. Teknisyen önce yapılacak işi ve araç bilgisini belirlemeli, ardından ilgili kombinasyonun desteğini kontrol etmelidir.

• Fiziksel araç haberleşme arayüzü
• Bilgisayar üzerinde çalışan ayrı teşhis yazılımı
• Araç ve ECU bazında değişen işlev kapsamı

Ürün detayı

Arıza kodu ve canlı veri okumanın sınırı

Arıza kodu okuma, aracın yanıt veren kontrol ünitesindeki kayıtların uyumlu yazılım üzerinden istenmesiyle yapılır. Okunabilen veri kanalları, değerlerin birimleri ve olay anı bilgileri her ECU için aynı değildir. Bir kontrol ünitesinin bağlantı kurması, onun bütün servis komutlarını veya yazma işlevlerini de açtığını göstermez.

Canlı veride görülen bir değer, sensörün fiziksel olarak doğru çalıştığının tek başına kanıtı değildir; ölçüm koşulu ve ilgili servis prosedürüyle yorumlanmalıdır. Kod silmeden önce mevcut kayıtların saklanması, onarım sonrasında aynı araçta yeniden kontrol yapılmasına yardımcı olur.

Yazılımın rapor alma ve dışa aktarma işlevi varsa rapor bilgisayarda oluşur; arayüzün kendi üzerinde depolama veya rapor ekranı varmış gibi düşünülmemelidir.

• Desteklenen ECU kayıtlarını yazılımla okuma
• Mevcut ve geçmiş arıza kodlarını ayırma
• Canlı veriyi çalışma koşuluyla yorumlama

Ürün detayı

Protokol, soket ve model yılı kontrolü

Araç bağlantısında belirleyici olan yalnız Mercedes markası değildir. Aynı marka içinde farklı model yılları, farklı kontrol üniteleri, soket yapıları ve iletişim protokolleri bulunabilir. Cihaz gövdesi ile araç arasındaki fiziksel kablo, bilgisayardaki yazılım sürümü ve aracın ECU yapısı tek çalışma zinciri oluşturur.

Zincirdeki uyumsuz bir parça, cihaz çalışır durumda olsa bile iletişim kurulmasını engelleyebilir. DoIP desteği belirtilmediğinden DoIP gerektiren yeni mimariler için uygun cihaz varsayılmamalıdır. OBD soketinin varlığı da tek başına bütün sistemlerin okunacağını göstermez.

Sipariş sırasında araç modeli, üretim yılı, motor veya şasi bilgisi ve yapılacak işlem açıkça belirlenirse kullanılacak arayüz ile kablo seçimi daha somut denetlenebilir.

• Araç yılı ve ECU mimarisi
• Doğru soket ve fiziksel kablo
• Yazılım sürümü ve iletişim desteği
• DoIP ihtiyacının ayrı denetimi

Ürün detayı

Donanım ile yazılımı ayırın

Bu ürün, SD Connect C4 tipi arayüz ile OBD-II 16 pin, 38 pin, 14 pin, 8 pin ve LAN kablolarını içerir. Her kablodan bir adet bulunur. Bilgisayar, yazılım dosyaları, lisans, aktivasyon kodu ve çevrim içi üretici erişimi bu donanım paketinin parçası değildir.

Bir arayüzün XENTRY veya DAS adıyla anılması, bu yazılımların kullanım hakkının arayüze bağlı geldiği anlamına gelmez. Kurulu bir yazılımın araçla çalışması için ilgili sürümün ve erişim koşullarının ayrıca karşılanması gerekebilir. Galerideki fotoğraflar cihaz ve kablo tiplerini gösterir; üretim partisine göre etiket ve fiziksel görünüm değişebilir.

Lisans ve servis erişimi gerekiyorsa bunlar kendi sağlayıcısının koşullarıyla ayrıca edinilir.

• C4 tipi arayüz ve beş kablo dahil
• OBD-II, 38 pin, 14 pin, 8 pin ve LAN bağlantıları
• Bilgisayar ve yazılım lisansı ayrıca gerekir
• DoIP desteği cihaz revizyonuna göre doğrulanmalı

Ürün detayı

Günlük senaryo: araç kabulünde ilk bağlantı

Servise gelen Mercedes araçta önce model, üretim yılı ve şikâyet kaydedilir. Teknisyen uygun kabloyu ve sağlam bağlantı uçlarını seçer; aracı güvenli çalışma koşulunda tutar. Bilgisayarda yetkili olduğu yazılım açılır ve arayüzün araçla haberleşmesi denenir.

Bağlantı yoksa cihazı arızalı kabul etmeden önce güç, soket teması, kablo, bilgisayar bağlantısı ve seçilen araç profili kontrol edilir. Bağlantı kurulduktan sonra yalnız yanıt veren kontrol ünitelerindeki kayıtlar okunur. İlk okuma sonuçları kod silme işleminden önce saklanır.

Yazılımın raporlama işlevi varsa dosya bilgisayarda tutulur ve araç kabul kaydıyla ilişkilendirilir. İlk taramada boş görünen bir ünite, aracın bütün sistemlerinin sorunsuz olduğu anlamına gelmez; erişim kapsamı ayrıca bilinmelidir.

Ürün detayı

Günlük senaryo: aralıklı arızada canlı veri

Aralıklı çalışan bir arızada önce şikâyetin hangi durumda ortaya çıktığı belirlenir. Araç güvenli bir çalışma noktasında tutulurken yazılımın erişebildiği ilgili veri kanalları seçilir. Gereksiz kanalların eklenmesi kayıt okumayı zorlaştırabilir; ölçüm birimleri ve zaman damgası özellikle önemlidir.

Aynı değerin soğuk ve sıcak motorda farklı olması tek başına arıza kanıtı değildir. Teknisyen değerleri servis prosedüründe beklenen aralıkla ve gerekirse bağımsız ölçümle karşılaştırır. Sürüş denemesi gerekiyorsa bilgisayarın yerleşimi ve kablolar güvenliği engellemeyecek biçimde düzenlenir.

Kaydedilen veri, kullanılan yazılımın sağladığı kadardır; arayüzün kendi başına bütün sensör akışını sürekli sakladığı varsayılmamalıdır. Test bittiğinde araç ve bilgisayar bağlantısı uygun sırayla kapatılır.

Ürün detayı

Günlük senaryo: bağlantı kurulamadığında ayırıcı kontrol

Bilgisayar cihazı görmüyorsa sorun araç tarafında başlamayabilir. Önce arayüzün beslemesi, kablo hasarı, konnektörün oturması ve bilgisayar ağ ya da sürücü ayarları incelenir. Yazılım cihazı görüyor ancak ECU yanıt vermiyorsa doğru araç seçimi ve soket düzeni yeniden kontrol edilir.

Başka bir araçta çalışan kablo bu araçtaki bütün hatları kapsamayabilir. Adaptör zorlanarak takılmaz; pin eğilmesi veya gevşek temas daha büyük elektrik sorunları oluşturabilir. Araç aküsünün düşük gerilimi de iletişimi etkileyebilir. Deneme boyunca hangi bağlantı ve yazılım ayarının kullanıldığı not edilir.

İletişim sorunu sürerse rastgele kod silme, yazma veya programlama komutları verilmez; sorun önce fiziksel bağlantı ve yazılım kapsamı düzeyinde ayrıştırılır.

Ürün detayı

Günlük senaryo: onarım sonrası yeniden okuma

Bir parça veya bağlantı onarıldıktan sonra aynı araç profiliyle yeniden bağlantı kurulur. İlk okuma kaydı ve yapılan fiziksel müdahale elde tutulur. İlgili kontrol ünitesindeki mevcut kodlar ve erişilebilir canlı veriler aynı veya karşılaştırılabilir çalışma koşulunda tekrar incelenir.

Hata kaydı silinecekse önce kök nedenin giderildiği doğrulanmalı, üretici prosedürü ve müşteri iş emri izlenmelidir. Kodun silinmesi arızanın ortadan kalktığının kanıtı değildir; uygun çalışma döngüsü tamamlandıktan sonra yeniden tarama gerekebilir. Yeni tarama raporu varsa bilgisayarda ayrı tarihle saklanır.

Arayüz yalnız iletişim yolunu sağlar; testin güvenli uygulanması ve sonuçların teknik yorumu servisin sorumluluğundadır.

Ürün detayı

PC arayüzü, mobil OBD ve servis tableti farkı

SD Connect C4 sınıfı arayüz, Mercedes odaklı bilgisayar yazılımıyla kullanılır. MBito OBD gibi mobil adaptörlerde işlem akışı telefon uygulamasına bağlıdır; servis tabletlerinde ise ekran, yazılım ve araç arayüzü aynı cihaz ailesinin parçasıdır. Bu üç yolun sahiplik maliyeti yalnız ilk donanım fiyatıyla karşılaştırılamaz.

Bilgisayarın hazır olup olmadığı, yazılım erişimi, araç yılı, yapılacak işlem ve desteklenen kontrol üniteleri farklıdır. Bir mobil adaptörde kişiselleştirme bulunması onun bütün ECU teşhis işlemlerini yaptığı anlamına gelmez. Bir servis tabletinde çok marka menüsü olması da Mercedes’e özel her işlemin açık olduğu anlamına gelmez.

Özellikle DoIP veya üretici çevrim içi erişimi gerekiyorsa ürün adı üzerinden varsayım kurulmaz; her cihazın tam varyantı ve gerekli hesap koşulları incelenir.

Ürün detayı

Kurulumdan ilk test sonucuna kadar

İlk kullanımda cihazın gövdesi, etiketleri, portları ve kabloları teslimat listesiyle karşılaştırılır. Hasarlı güç veya araç kablosu ile deneme yapılmaz. Bilgisayar ve yazılım ortamı hazırlanır; gerekli kullanım hakkı ayrı sağlayıcı üzerinden kontrol edilir. Araç soketine uygun kablo seçilip konnektörler zorlanmadan takılır.

Bağlantının çalıştığı düşük riskli bir okuma komutuyla doğrulanır; ilk denemede kodlama ya da programlama seçilmez. Bilgisayarın gördüğü araç kimliği ve erişilebilen ECU listesi beklenen kapsamla karşılaştırılır. Eksik sistem varsa bunun cihaz revizyonu, kablo, yazılım veya araç sınırlaması mı olduğu incelenir.

Kullanım sonunda arayüz, kablolar ve bilgisayar güvenli sırada ayrılır; gevşek soket ve kablo ezilmesi kontrol edilir.

Ürün detayı

Teslimatta ve sonrasında kontrol edilecekler

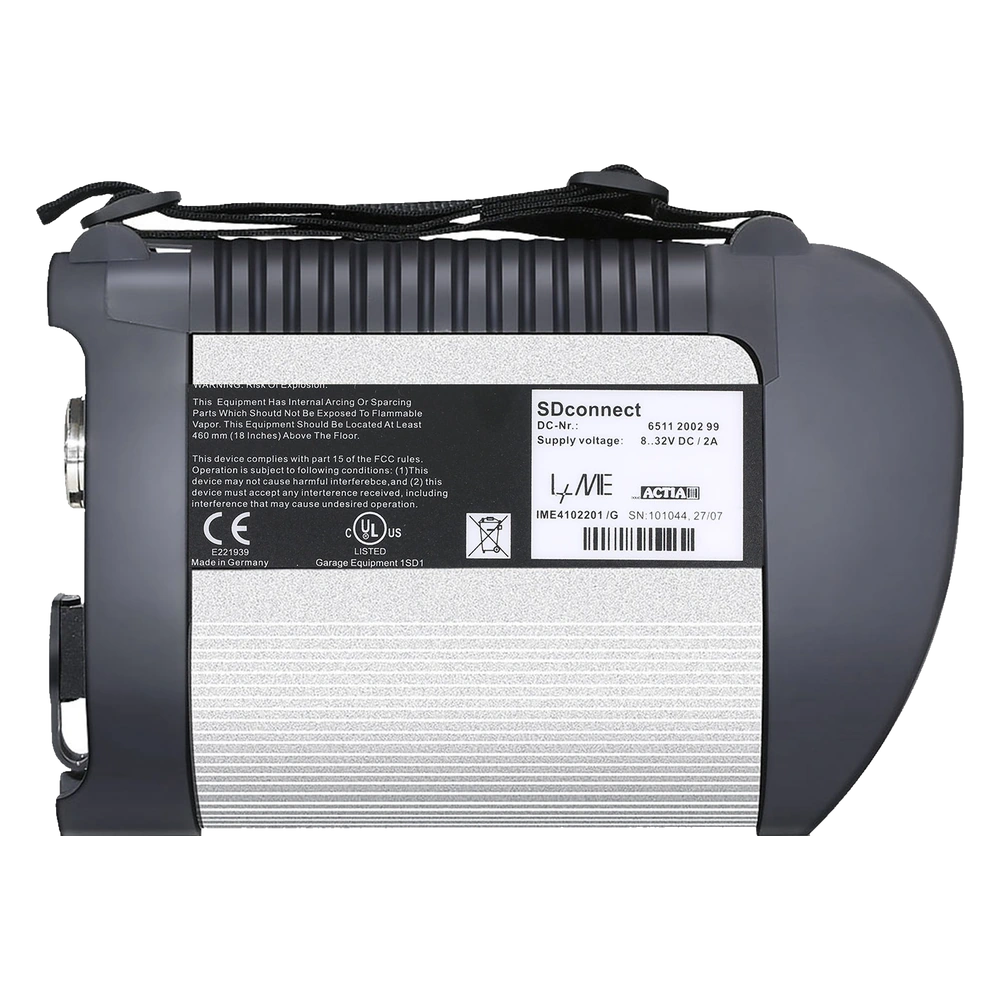

Arayüzün fiziksel revizyonu, seri veya model işaretleri, portları ve teslim edilen beş kabloyu kayıt altına almak sonraki destek görüşmesini kolaylaştırır. Aynı C4 adıyla satılan muadil cihazların iç bileşenleri ve bağlantı seçenekleri farklı olabilir.

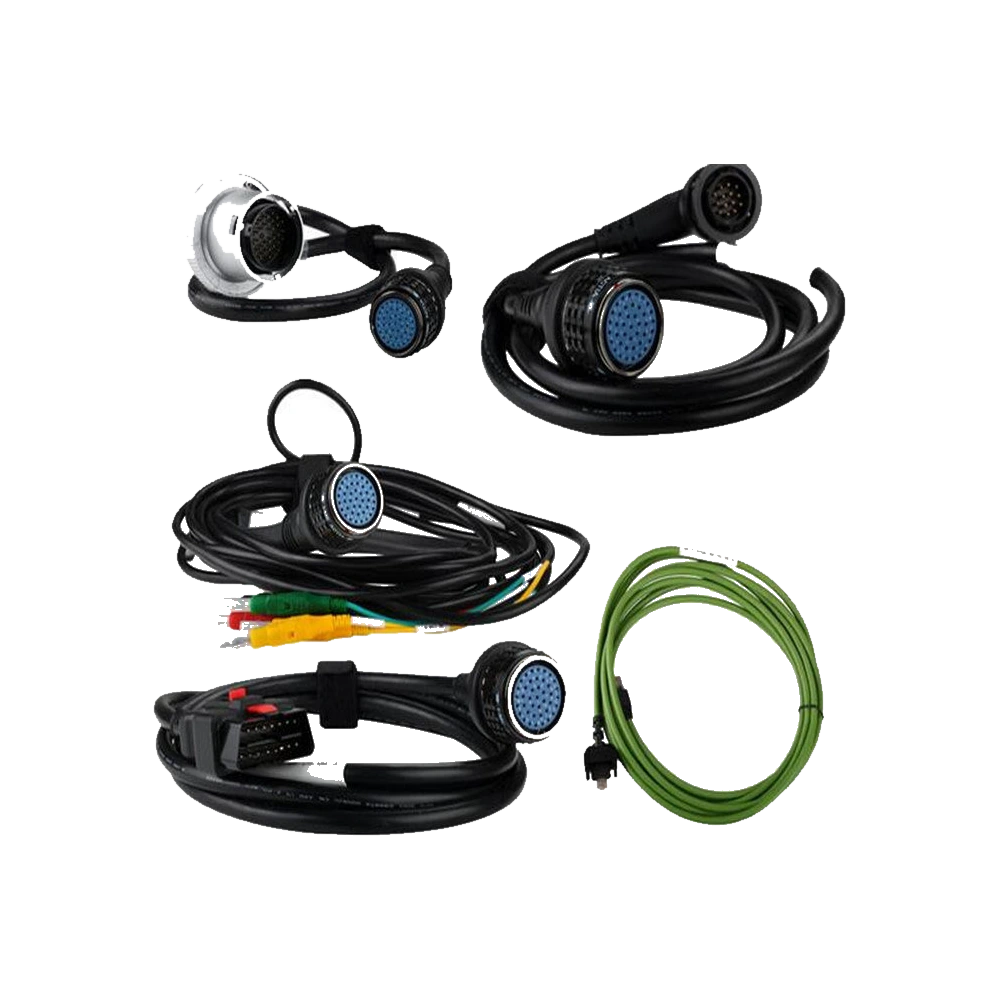

Galeride kablo tipleri gösterilir; teslimatta OBD-II 16 pin, 38 pin, 14 pin, 8 pin ve LAN kabloları kontrol edilir. Kablolar bükülme, ezilme ve kirlenmeye karşı korunur. Cihaz kuru yerde, konnektörlerine yük binmeden saklanır.

Bir bağlantı sorunu yaşanırsa araç modeli, yılı, kullanılan kablo, bilgisayar işletim ortamı, yazılım sürümü ve görülen hata ayrı ayrı not edilir. Yazılım lisansı bu donanımın mülkiyetinden bağımsızdır; güncelleme ve erişim süresi ancak ilgili lisans koşullarından öğrenilebilir.

Ürün detayı

Elektrik ve veri güvenliği

Araç soketinde eğilmiş pin, gevşek uç veya sıvı izi varsa bağlantı zorlanmamalıdır. Besleme ve akü durumu üretici prosedürüne göre kontrol edilir. Tanı amaçlı okuma ile ECU üzerine yazma veya programlama farklı risk düzeyleridir; bu satış herhangi bir yazma işlevinin bütün araçlarda kullanılabileceği vaadini içermez.

Kod silme öncesinde mevcut kayıtların saklanması teşhis izinin kaybolmasını önler. Uygun olmayan yazılım, lisans veya rastgele internet dosyalarıyla kurulum denenmesi araç elektroniği ve bilgisayar güvenliğini etkileyebilir. Çevrim içi servis erişimi gerekiyorsa ilgili sağlayıcının kendi hesap ve yetkilendirme şartları izlenir.

Bir araçta bağlantı başarılı oldu diye başka model yılına aynı komutlar uygulanmaz; işlemler araç ve kontrol ünitesi bazında yeniden kontrol edilir.

Ürün detayı

Cihaz arızası ile uyum sorununu ayırın

Bağlantı hatası görüldüğünde tek bir belirti üzerinden cihazın bozuk olduğu sonucuna gidilmez. Önce fiziksel gövde, besleme, kablo, araç soketi ve bilgisayar bağlantısı ayrı ayrı denetlenir. Cihaz bilgisayarda tanınıyor fakat belirli bir ECU ile konuşmuyorsa kullanılan yazılımın o ECU ve model yılını destekleyip desteklemediği incelenir.

Aynı araçta farklı bir kablo veya soket gerekiyorsa arayüzün kendisini değiştirmek çözüm olmayabilir. Hata yalnız yazma işleminde çıkıyorsa erişim izni, araç gerilimi ve işleme özgü koşullar ayrıca önem kazanır.

Teknik destek için hatanın tam metni, cihaz etiketi ve kullanılan bağlantı düzeni fotoğraflanabilir; müşteriye ait kimlik veya özel veriler gereksiz yere paylaşılmaz.
