Scania VCI3 SDP3 Arıza Tespit ve Programlama Cihazı

Ürün detayı

Scania VCI3 cihazı ne işe yarar?

VCI3 tipi arayüz, aracın elektronik kontrol üniteleri ile Windows bilgisayarda çalışan uygun Scania teşhis yazılımı arasında veri taşır. Desteklenen araç ve kontrol ünitelerinde arıza belleği, canlı değerler, bileşen testleri, kontrol ünitesi bilgileri, parametreler, kalibrasyonlar ve üretici prosedürünün izin verdiği programlama akışları görüntülenebilir.

Cihaz yalnız haberleşme katmanıdır; arızayı otomatik olarak teşhis etmez ve yazılım lisansı üretmez. Teknisyen hata kodunu devre şeması, fiziksel ölçüm ve servis talimatıyla doğrulamalıdır.

• Arıza kodu okuma ve desteklenen hataları silme
• Canlı değer ve kontrol ünitesi bilgilerini görüntüleme
• Uygun sistemlerde test, parametre ve kalibrasyon
• Yetki ve prosedür varsa programlama iletişimi

Ürün detayı

Bu ürün orijinal Scania VCI3 müdür?

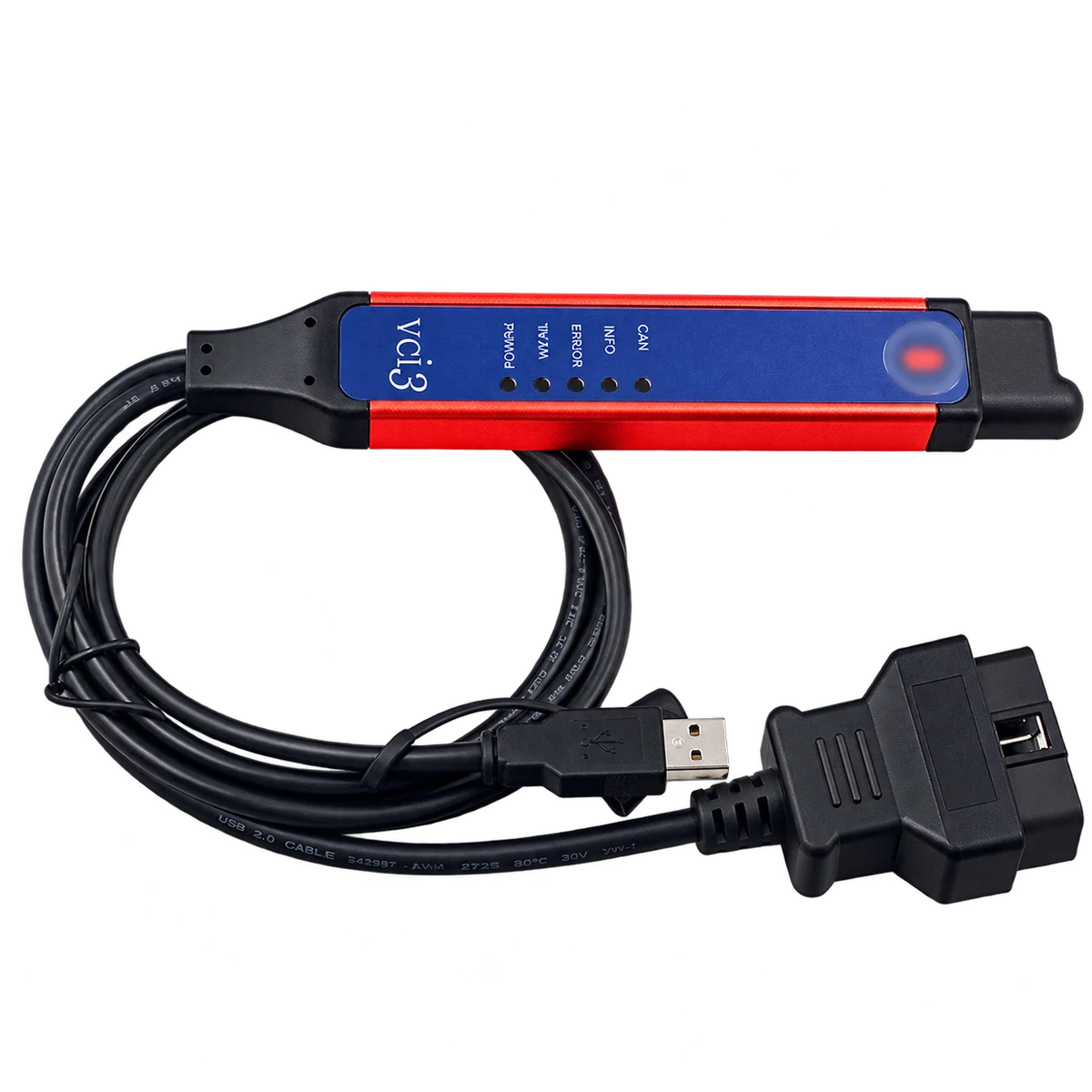

Görsellerdeki kırmızı-mavi gövde, CAN/INFO/ERROR/WLAN/POWER göstergeleri ve VCI3 düzeni Scania VCI3 tasarımını izler. Buna karşın fotoğraflar resmî bayi faturası, doğrulanabilir Scania parça numarası, seri kaydı veya üretici tedarik belgesi sunmaz. Dosya adındaki “orijinal kalite” ifadesi teknik kanıt değildir.

Bu nedenle ürün kimliği açıkça aftermarket VCI3 tipi arayüz olarak yazılmıştır. Gönderimden önce fiziksel cihazın etiketi, seri bilgisi, USB bağlantısı, WLAN davranışı ve SDP3 içindeki VCI bilgisi kaydedilmelidir.

Satış kimliği

Aftermarket VCI3 tipiOEM veya resmî Scania bayi ürünü iddiası kullanılmaz.

Görünen bağlantılar

USB ve araç kablosuGalerideki fiziksel uçlar esas alınır.

WLAN

Birim bazında kontrolGösterge etiketi tek başına kablosuz işlev kanıtı değildir.

Ürün detayı

SDP3 yazılımı ve lisans neden ayrıca gerekir?

Scania’nın resmî diagnostik sayfası SDP3 kullanımı için standart PC, TIS üzerinden indirilen SDP3 yazılımı, bilgisayara bağlı lisans anahtarı ve VCI gerektiğini belirtir. VCI3 donanımını satın almak otomatik olarak güncel SDP3 lisansı, TIS erişimi veya çevrim içi programlama hakkı sağlamaz.

İnternette “son sürüm”, “ömür boyu” veya “tam online” diye sunulan değiştirilmiş yazılımlar resmî lisans ve güncel araç verisi yerine geçmez. Bu ürünün satış paketinde bilgisayar ve yazılım lisansı bulunmaz.

• SDP3 yazılımı donanımdan ayrı bir bileşendir
• Lisans anahtarı TIS üzerinden ve bilgisayara bağlı çalışabilir
• Çevrim içi erişim ayrıca yetkilendirme ister
• Sürüm numarası tek başına araç/işlem garantisi değildir

Ürün detayı

Scania VCI3 hangi araçlarda çalışır?

Scania, SDP3’ün 3 serisi kamyon ve otobüslerden 6 serisine kadar kullanılabildiğini bildirir.

Güncel SWS belgesinde VCI3; P, G, R ve T serisi kamyonlarda, cybersecure elektrik sistemi bulunmayan L, P, G, R ve S serilerinde; ayrıca belirli F, K, N ve cybersecure olmayan C/K serisi otobüslerde kullanılabilir. Bu liste cihazın bütün model yıllarında bütün fonksiyonları açtığı anlamına gelmez.

Şasi numarası, araç serisi, üretim tarihi, elektrik sistemi ve işlem yapılacak kontrol ünitesiyle doğrulama yapılmalıdır.

• Kamyon: P, G, R, T ve koşula bağlı L/P/G/R/S
• Otobüs: F, K, N ve koşula bağlı C/K
• Cybersecure elektrik sistemi varsa VCI4 gereksinimini kontrol edin
• Motor, endüstriyel veya deniz uygulaması ayrıca lisans/kapsam doğrulaması ister

Ürün detayı

VCI3, VCI4, SDP3 ve SWS arasındaki fark

VCI3 ile VCI4 fiziksel araç iletişim arayüzleridir; SDP3 ve SWS ise bilgisayarda çalışan teşhis ortamlarıdır. Scania, SWS’nin kademeli olarak SDP3’ün yerini aldığını ve yeni cybersecure araçlarda birincil çözüm olduğunu belirtir. Resmî SWS dokümanında yalnız VCI4’ün yeni cybersecure araç ve güç sistemleriyle iletişim kurabildiği yazılıdır.

Bu nedenle VCI3 satın almadan önce aracın eski SDP3 kapsamı mı, SWS/VCI4 kapsamı mı istediği belirlenmelidir.

• VCI3/VCI4: araç ile bilgisayar arasındaki donanım
• SDP3/SWS: teşhis yazılımı ve iş akışı
• Yeni cybersecure araçlar: VCI4 ve SWS öncelikli
• VCI3: cybersecure olmayan destekli araçlarda kullanılabilir

Ürün detayı

USB ve WLAN bağlantısı nasıl değerlendirilir?

Resmî VCI3 kullanım kılavuzu doğrudan veya mevcut ağ üzerinden WLAN profili kurulabildiğini, cihazın SDP3 içinde seri numarasıyla aranabildiğini ve ilk bağlantıda sürücülerin kurulabildiğini açıklar. Ancak satıştaki aftermarket birimin aynı kablosuz donanım ve firmware’i taşıdığı yalnız kasa görünümünden anlaşılamaz.

İlk kabul testinde önce USB bağlantısı, ardından WLAN ağı, cihaz seri görünürlüğü ve SDP3 VCI bilgi ekranı kontrol edilmelidir. Programlama sırasında en kararlı ve doğrulanmış bağlantı kullanılmalıdır.

• Önce USB üzerinden cihaz ve sürücü tanıma testi
• WLAN SSID, bağlantı ve seri numarası kontrolü
• SDP3 içinde VCI bilgi ekranının kaydı
• Kritik yazma işleminde kesintisiz bağlantı

Ürün detayı

Arıza tespit, kalibrasyon ve programlama sınırları

Rakip sayfalarda “tüm işlemleri eksiksiz yapar” veya “bütün Scania sistemlerine tam erişir” gibi geniş ifadeler bulunuyor. Böyle bir kapsam donanım adına bakılarak doğrulanamaz. Gerçek işlem listesi araçtaki kontrol ünitesine, SDP3/SWS sürümüne, lisansa, kullanıcı yetkisine ve Scania servis prosedürüne bağlıdır.

Arıza kodu silmek ile ECU yazılımı yüklemek aynı risk seviyesinde değildir. Parametreleme, SOPS, kalibrasyon veya programlama işlemi öncesinde mevcut değerler ve tam araç taraması kaydedilmelidir.

• Okuma, silme, test, kalibrasyon ve programlama ayrı yeteneklerdir
• SOPS veya parametre işlemi yetki ve araç verisi gerektirebilir
• Kritik modüllerde işlem öncesi yedek/kayıt alınır
• Doğrulanmayan işlev için kesin uyumluluk sözü verilmez

Ürün detayı

Programlama öncesi güç ve veri güvenliği

Kontrol ünitesine veri yazılırken araç geriliminin düşmesi, bilgisayarın uykuya geçmesi veya USB/WLAN bağlantısının kesilmesi modülü kullanılamaz hale getirebilir. Üretici prosedürüne uygun haricî güç kaynağı kullanılmalı; bilgisayar adaptöre bağlanmalı, uyku ve USB güç tasarrufu kapatılmalı, kablolar sabitlenmelidir.

Şasi numarası, kontrol ünitesi kimliği, mevcut yazılım seviyesi ve hata taraması işlemden önce kaydedilir. Kurtarma planı bulunmadan kritik yazma işlemi başlatılmaz.

• Kararlı araç beslemesi ve uygun programlama güç kaynağı
• Adaptöre bağlı PC ve kapalı uyku/USB tasarrufu
• İşlem öncesi araç taraması ve modül kimlik kaydı
• İşlem sonrası tekrar tarama ve işlev testi

Ürün detayı

Scania VCI3 tipi cihazın paket içeriği

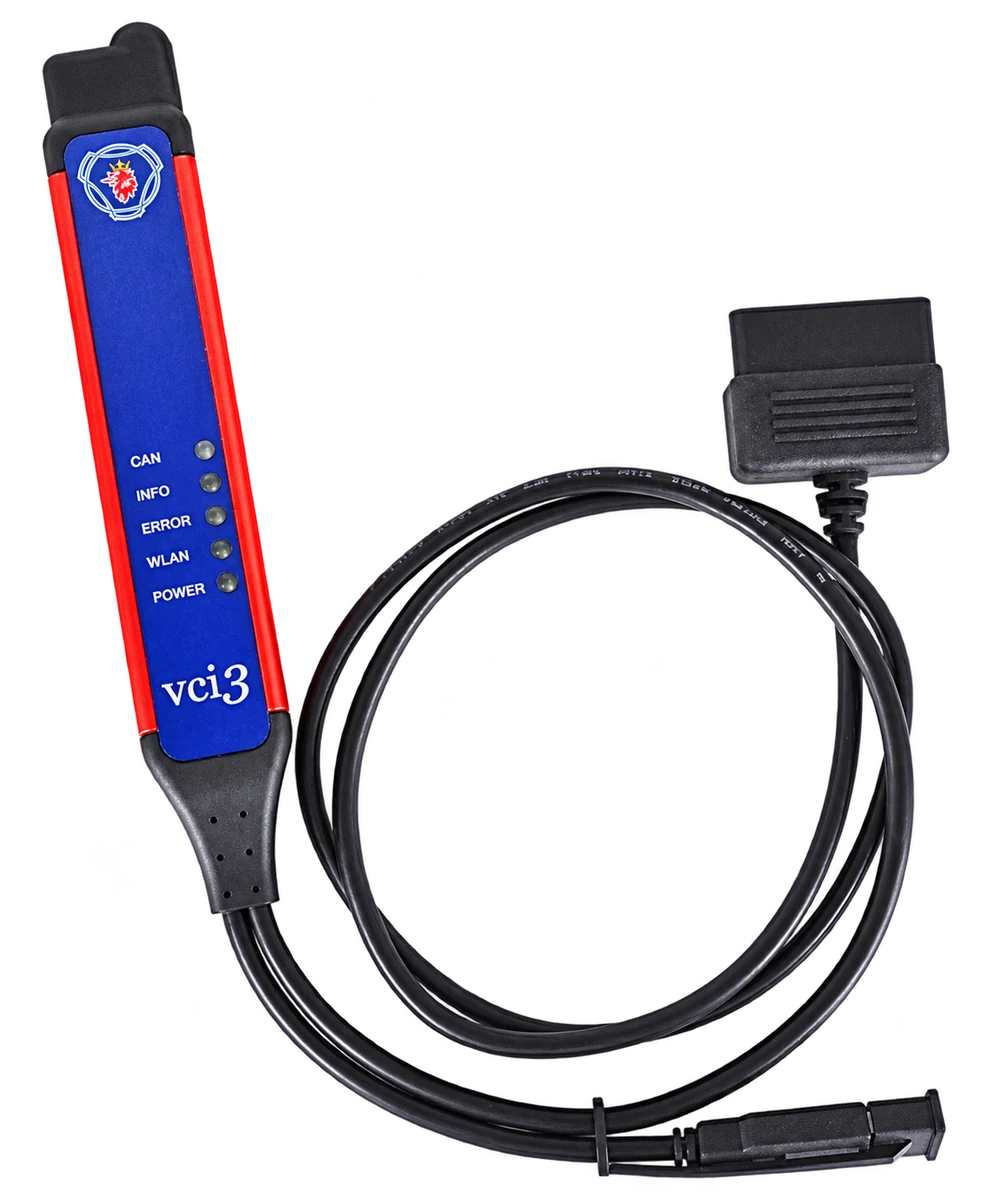

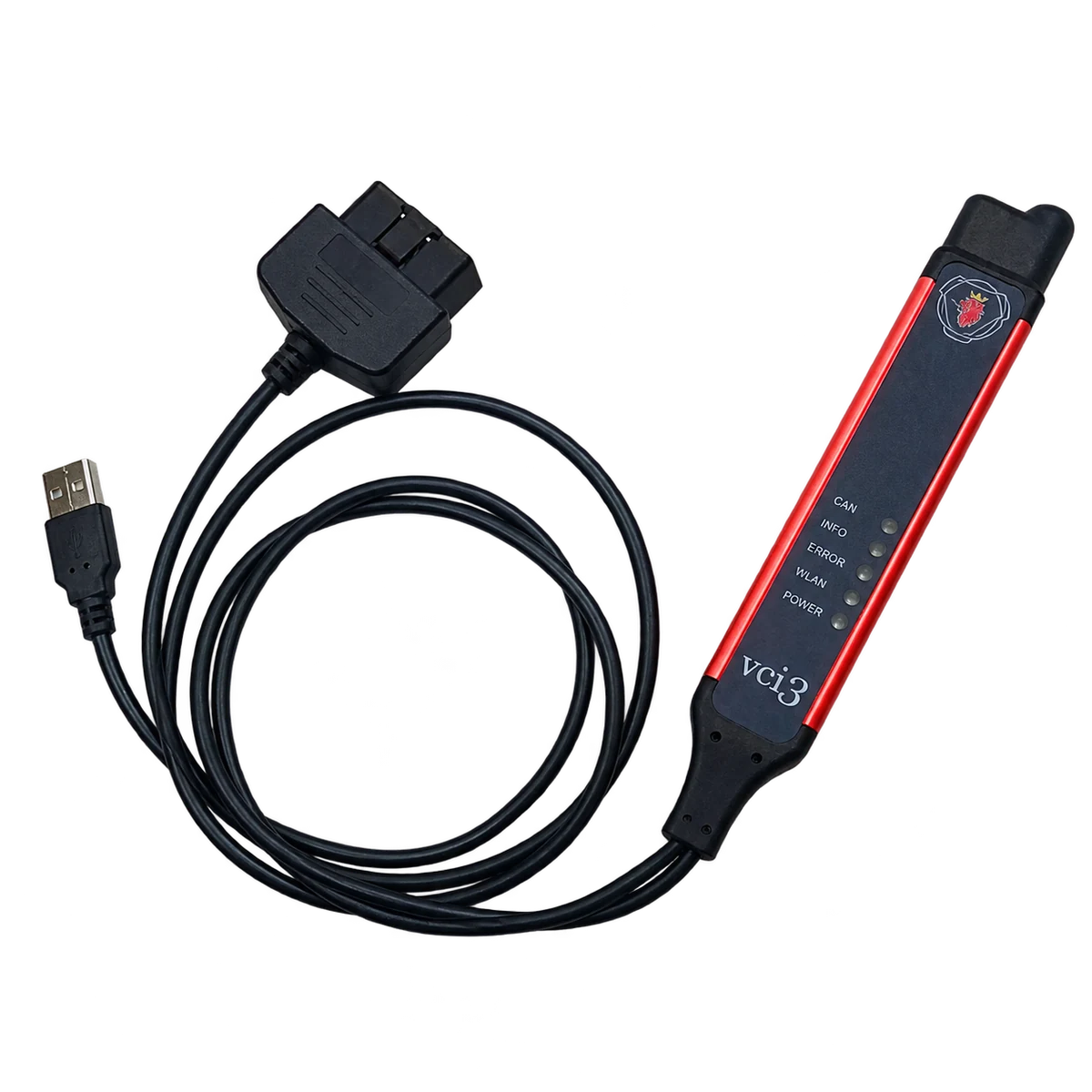

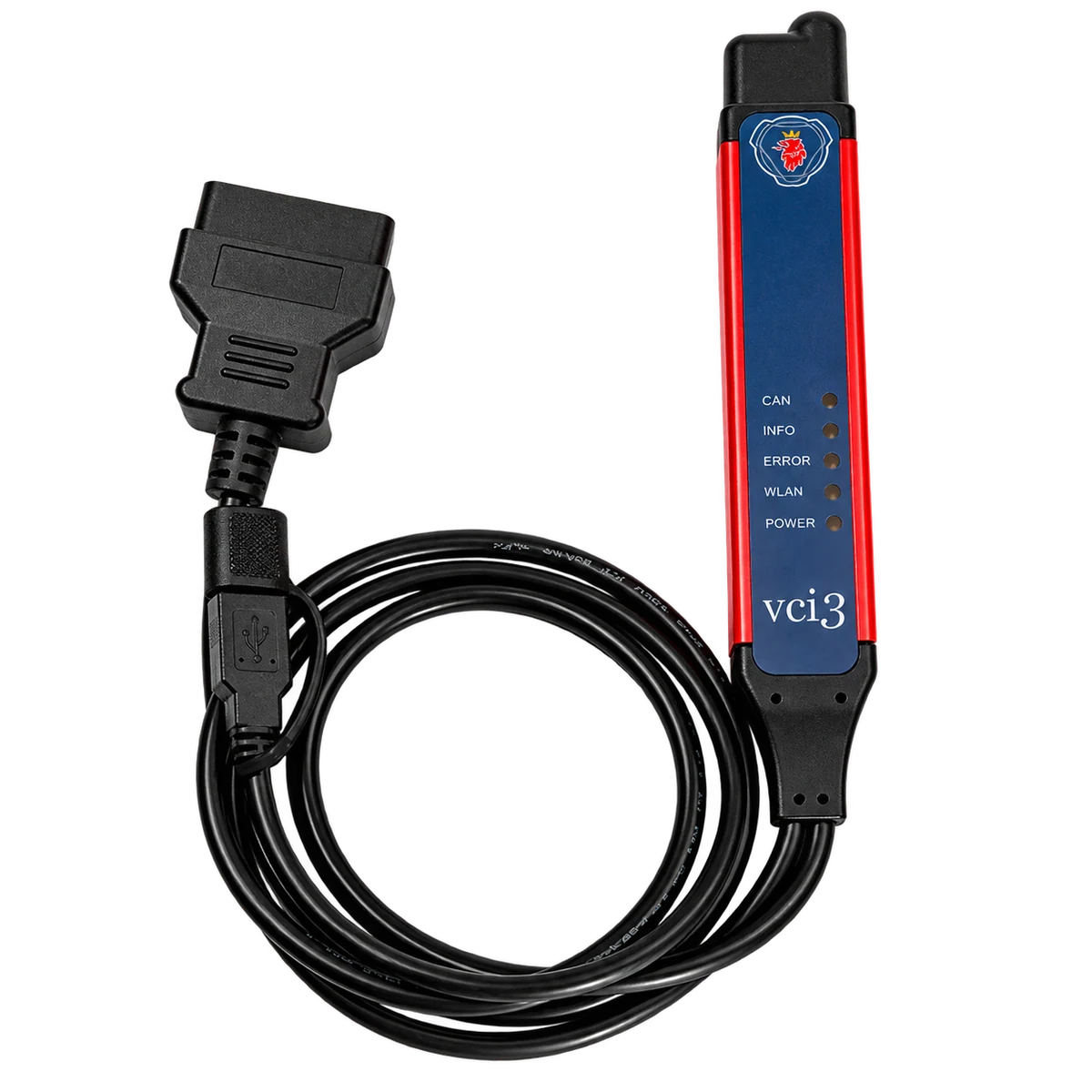

Galeride aynı ürün ailesine ait beş gerçek cihaz görünümü bulunur. Fotoğraflarda VCI3 tipi arayüz, sabit araç bağlantı kablosu, araç konnektörü ve USB ucu görülür. Dizüstü bilgisayar, taşıma çantası, ayrı adaptör, lisans kartı veya yazılım belleği standart paket görselinde bulunmadığı için dahil kabul edilmez.

Arka planlar şeffaflaştırılmış; ürünün biçimi ve fiziksel parçaları korunmuştur. Gönderim öncesi cihaz, kablo, konnektör, USB ucu ve seri bilgisi fotoğrafla kayıt altına alınmalıdır.

• 1 adet aftermarket Scania VCI3 tipi arayüz
• Cihaza bağlı araç bağlantı kablosu ve konnektör
• USB bilgisayar bağlantı ucu
• Bilgisayar, yazılım ve lisans pakete dahil değildir

Ürün detayı

Servise gelen Scania araçta ilk teşhis akışı

Araç kabulünde sürücünün şikâyeti, uyarı lambaları, son bakım veya onarım bilgisi ve arızanın hangi koşulda oluştuğu kaydedilir. VCI3 bağlanmadan önce akü gerilimi, diagnostik soket, görünür tesisat hasarı ve sigortalar kontrol edilir. Bilgisayarda doğru SDP3 ortamı açılır; araç otomatik tanınmıyorsa şasi ve ürün bilgisi doğrulanır.

İlk adımda bütün erişilebilir kontrol üniteleri taranır ve sonuç değiştirilmeden saklanır. Aktif ve geçmiş hata kodları, oluşma zamanı, sayaç, çevre koşulu ve ilgili canlı değerlerle okunur. Hata kodunu silmek teşhis değildir; silme işlemi ancak kayıt alındıktan ve temel elektrik/mekanik kontrol tamamlandıktan sonra yapılır.

Onarım veya parça değişimi sonrasında gerekli kalibrasyon uygulanır, araç yeniden taranır ve aynı çalışma koşulunda işlev testi gerçekleştirilir. Böylece VCI3 yalnız kod silme aracı olarak değil, belgelenebilir bir servis prosedürünün iletişim katmanı olarak kullanılır.

• Müşteri şikâyeti ve araç geçmişini kaydedin
• Akü, soket, sigorta ve tesisatı gözle kontrol edin
• İlk tam taramayı değiştirmeden dışa aktarın
• Hata kodunu canlı değer ve fiziksel ölçümle doğrulayın
• Onarım sonrası yeniden tarama ve yol/işlev testi yapın

Ürün detayı

VCI3 bağlanmıyor veya araç görünmüyorsa kontrol sırası

POWER ışığı yanmıyorsa önce araç soketindeki besleme ve şase, kablo ve konnektör incelenir. Bilgisayar cihazı görmüyorsa farklı USB portu denenir; Windows Aygıt Yöneticisi’nde sürücü hatası ve güç tasarrufu kontrol edilir.

USB bağlantısı çalışırken WLAN bulunamıyorsa cihazın kablosuz donanımı, bölge ayarı, SSID, ağ profili ve güvenlik duvarı incelenir. SDP3 cihazı görüyor fakat aracı tanımıyorsa kontak durumu, araç beslemesi, iletişim hattı ve doğru araç/yazılım kapsamı doğrulanır. ERROR göstergesi veya tekrar eden kopma varsa programlama başlatılmaz.

Başka bir bilgisayar ya da bilinen çalışan bir araçla çapraz kontrol, sorunun arayüzde mi, bilgisayarda mı yoksa araç tarafında mı olduğunu ayırmaya yardımcı olur. Seri numarası, firmware bilgisi, SDP3 sürümü, ekran görüntüsü ve LED davranışı destek kaydına eklenmelidir.

• POWER yok: besleme, şase, soket ve kablo
• USB yok: port, sürücü ve Windows güç ayarı
• WLAN yok: SSID, bölge, ağ profili ve güvenlik duvarı
• Araç yok: kontak, CAN hattı, araç nesli ve yazılım kapsamı
• Kopma varsa programlama yapmadan çapraz test

Ürün detayı

Teslimatta cihaz kabul testi nasıl yapılır?

Paket açılırken cihaz gövdesi, sabit kablo, araç konnektörü ve USB ucu galerideki görünümle karşılaştırılır. Kablo ezilmesi, pin eğriliği, gevşek gövde, oksitlenme veya etikette silinme varsa cihaz araca bağlanmadan kayıt altına alınır. Seri ve ürün etiketi sipariş belgesine eklenir.

İlk elektrik testinde araç soketinden besleme geldiği ve POWER göstergesinin doğru davrandığı kontrol edilir. Ardından bilgisayarda USB tanıma, sürücü, SDP3 VCI bilgisi ve mevcutsa WLAN bağlantısı sınanır. Deneme aracı üzerinde yalnız okuma ve tam tarama yapılır; iletişim kararlılığı görülmeden kalibrasyon veya programlama başlatılmaz.

Kabul testi sonucu, kullanılan bilgisayar ve yazılım sürümüyle birlikte saklandığında sonraki destek taleplerinde donanım, yazılım ve araç tarafı daha hızlı ayrılabilir.

• Fiziksel gövde, kablo, pin ve etiket kontrolü
• Seri numarası ve sevkiyat kaydını eşleştirme
• USB, sürücü ve SDP3 VCI bilgi testi
• Yalnız okuma ile ilk araç iletişim denemesi
