Ürün bilgisi
THINKCAR CE EVP 802 ne işe yarar?
THINKCAR CE EVP 802, uygun elektrikli araç batarya modüllerinde hücre düzeyinde şarj, deşarj ve dengeleme bakımı için kullanılan profesyonel ekipmandır. En fazla iki grup ve her grupta 12 hücre bağlantısı destekler. Hücre çalışma gerilimi 1,8–4,2 V, şarj/deşarj akım aralığı 0,1–5 A olarak belirtilir.
Toplam güç tavanı 600 W’tır. Bu sınırlar bütün elektrikli araç bataryalarına doğrudan bağlanabileceği anlamına gelmez. Yüksek gerilimli batarya üzerinde çalışma yetkinliği, uygun bağlantılar ve batarya üreticisinin servis talimatı gerekir. CE EVP 902 modül şarj/deşarj cihazı veya yeni EVP 803 modeliyle karıştırılmaz.
Araç ve parça kapsamı
THINKCAR CE EVP 802 hangi araçlarda kullanılır?
Bu ürün için diagnostik cihazlardaki gibi marka-model yazılım listesi uygulanmaz. Uygunluk; ölçülecek parça, elektrik sistemi, çalışma aralığı, prob veya bağlantı biçimi ve üreticinin güvenlik sınırlarıyla belirlenir.
- Araç markası
- Markaya göre değil, ürünün teknik ölçüm veya servis sınırına göre değerlendirilir.
- Araç modeli
- Ölçülecek sistem ve bağlantı koşulu teknik aralık içindeyse ayrıca değerlendirilir.
- Teknik sınır
- 2 × 12 hücreye kadar, 1,8–4,2 V hücre aralığı, 0,1–5 A, 7 inç ekran
- Diagnostik kapsam
- Araç kontrol ünitesi yazılımı veya marka özel servis menüsü eklemez.
- Ölçüm aralığı ve güvenli bağlantı koşulu ürünün resmî teknik belgesinden doğrulanır.
Resmî kaynakları ve kapsam bağlantılarını açÜrün detayı
Hücre dengeleme hangi sorunu ele alır?
Bir modüldeki hücrelerin gerilimleri birbirinden farklı olabilir. Dengeleme, uygun koşullarda bu farkı hedeflenen seviyeye yaklaştırmayı amaçlar. Ancak bütün hücrelerin aynı gerilimi göstermesi, kapasitelerinin veya iç durumlarının aynı olduğunu kanıtlamaz. Fiziksel hasar, sızıntı, izolasyon sorunu veya belirgin kapasite kaybı yalnız dengeleme işlemiyle giderilmiş sayılmaz.
Teknisyen önce neden hücre farkı oluştuğunu araştırır; cihazı her batarya şikâyetinde otomatik çözüm olarak kullanmaz. Test kaydında başlangıç durumu, hücre kimyası ve sıcaklığı da bulunur. Üreticinin batarya performansına yönelik pazarlama ifadesi bu sayfada kesin menzil artışı veya ömür uzatma garantisine dönüştürülmez.
Ürün detayı
2 × 12 hücre bağlantısı nasıl anlaşılmalı?
Cihaz en fazla iki modül grubu, her grupta en fazla 12 hücre için tanımlanmıştır. Toplam 24 hücre ifadesi tek bir 24 hücreli bağlantının her koşulda aynı şekilde kullanılabileceğini göstermez. Grup düzeni, bağlantı uçları ve hücre sayısı kılavuza göre seçilir.
Hücre sayısının az olması gerilim veya kimya sınırını ortadan kaldırmaz. Benzer şekilde yalnız modülün dış ölçüsünün uygun olması elektriksel uyumluluk kanıtı değildir. Bu kapasite, aynı anda işlenebilecek uygun bağlantı grubunu anlatır; aracın bütün çekiş bataryasına markadan bağımsız doğrudan erişim sözü değildir.
- Modül grubu
- En fazla 2 grup
- Grup başına hücre
- En fazla 12
- Hücre gerilim aralığı
- 1,8–4,2 V
- Şarj/deşarj akımı
- 0,1–5 A
- Toplam güç tavanı
- 600 W
- Ekran
- 7 inç kapasitif dokunmatik
- Gövde / ağırlık
- 496 × 246 × 262 mm / 14 kg
Ürün detayı
Şarj, deşarj ve dengeleme ayrı amaçlardır
Kılavuz çalışma menüsünde şarj, deşarj ve dengeleme seçeneklerini ayırır. Seçilen mod, testin amacına ve hücrenin izin verilen çalışma koşullarına uygun olmalıdır. Şarj için sabit akım ve sabit gerilim kontrolü, deşarj için sabit akım çalışma biçimi açıklanır.
Hedef gerilim veya sonlandırma koşulu batarya üreticisinin sınırlarından bağımsız seçilmez. Bir hücreye uygun değer başka kimyadaki hücreye taşınmaz. Üreticinin menüsünde bir batarya türünün bulunması, o türün bütün örneklerinin her gerilimde desteklendiği anlamına gelmez.
Çalışma sırasında ekran verileri ve sıcaklık izlenir; korumalar uygun ayar ve bağlantının yerine geçmez.
Ürün detayı
Servis senaryosu: modülde hücre gerilim farkı
Araçtan alınan teşhis bilgisinde hücre farkı görüldüğünde önce ölçümün hangi çalışma koşulunda oluştuğu incelenir. Gerekli araç güvenlik prosedürleri tamamlandıktan sonra uygun modülün hücre yapısı ve bağlantıları doğrulanır. Teknisyen dengeleme öncesindeki değerleri kaydeder, hedefleri batarya talimatına göre belirler ve işlemi izler.
İşlem sonunda yalnız en yüksek ve en düşük değer değil, bütün hücrelerin davranışı karşılaştırılır. Aynı hücrede fark yeniden oluşuyorsa bunun nedeni ayrıca araştırılır. Dengelemenin tamamlanması, o hücrenin kapasitesinin diğerleriyle eşit olduğu veya aracın bütün batarya sorunlarının çözüldüğü anlamına gelmez.
Ürün detayı
Servis senaryosu: modül bakımı sonrası kontrol
Desteklenen bir modül bakımının ardından hücrelerin gerilim durumu kontrol edilmek istenebilir. Önce yapılan bakımın batarya üreticisinin kabul ettiği yöntemle tamamlandığı doğrulanır. Cihazın bağlantı düzeni ve hücre sayısı modülle eşleştirilir; yanlış sıra veya uygun olmayan konnektörle işlem başlatılmaz.
Dengeleme sonucu başlangıç kaydıyla karşılaştırılır ve test koşulları saklanır. Modülün araca geri alınması, izolasyon kontrolü ve araç tarafındaki son testler ayrı servis adımlarıdır. Bu ekipman o adımların yerine geçmez. Ekrandaki tamamlandı mesajı yalnız yürütülen cihaz işlemini ifade eder; bütün araç için güvenli kullanım sertifikası değildir.
Ürün detayı
Servis senaryosu: bakım verisini rapora dönüştürme
Teknisyen test grubuna doğru modül veya iş emri kimliğini verir. Çalışma süresince gerilim, akım, sıcaklık ve durum bilgileri izlenir; testin hangi modda yapıldığı kaydedilir. Tamamlanan veriler grafik ve tablo üzerinden incelenebilir, USB ile aktarılabilir. Dosyalar aynı müşteriye ait olsa bile farklı modüller birbirinden ayrılır.
Rapor yalnız sonuç ekranının fotoğrafından oluşmaz; başlangıç koşulu ve uygulanan işlem de anlaşılır olmalıdır. Müşteriye anlatılan sonuç ölçülen verinin sınırında kalır. Gerçekte yapılmayan kapasite, izolasyon veya yol testi bu dengeleme raporunun yapılmış bir parçası gibi gösterilmez.
Ürün detayı
Ekran, grafikler ve kayıt aktarımı
Yedi inç dokunmatik ekran çalışma grubunu, hücre gerilimlerini, akımı ve işlem durumunu izlemek için kullanılır. Kılavuz veri sorgusunda histogram, eğri ve tablo gösterimlerini açıklar. USB bellekle aktarım yapılabilir; desteklenen bilgisayar yazılımı rapor oluşturma sürecinde kullanılır.
Dahili kablosuz bağlantı varmış gibi bir vaat verilmez: kılavuz Wi-Fi başlığını haricî olarak tanımlar. TCP/IP ve USB-Device başlıkları da genişletme işlevleri bağlamındadır. Bu bağlantılar bütün araç BMS sistemleriyle hazır uyumluluk anlamına gelmez. Dosya aktarımıyla araçta doğrudan diagnostik iletişim kurma birbirinden farklı işlemlerdir.
Ürün detayı
Dengeleme ve sıcaklık bağlantıları

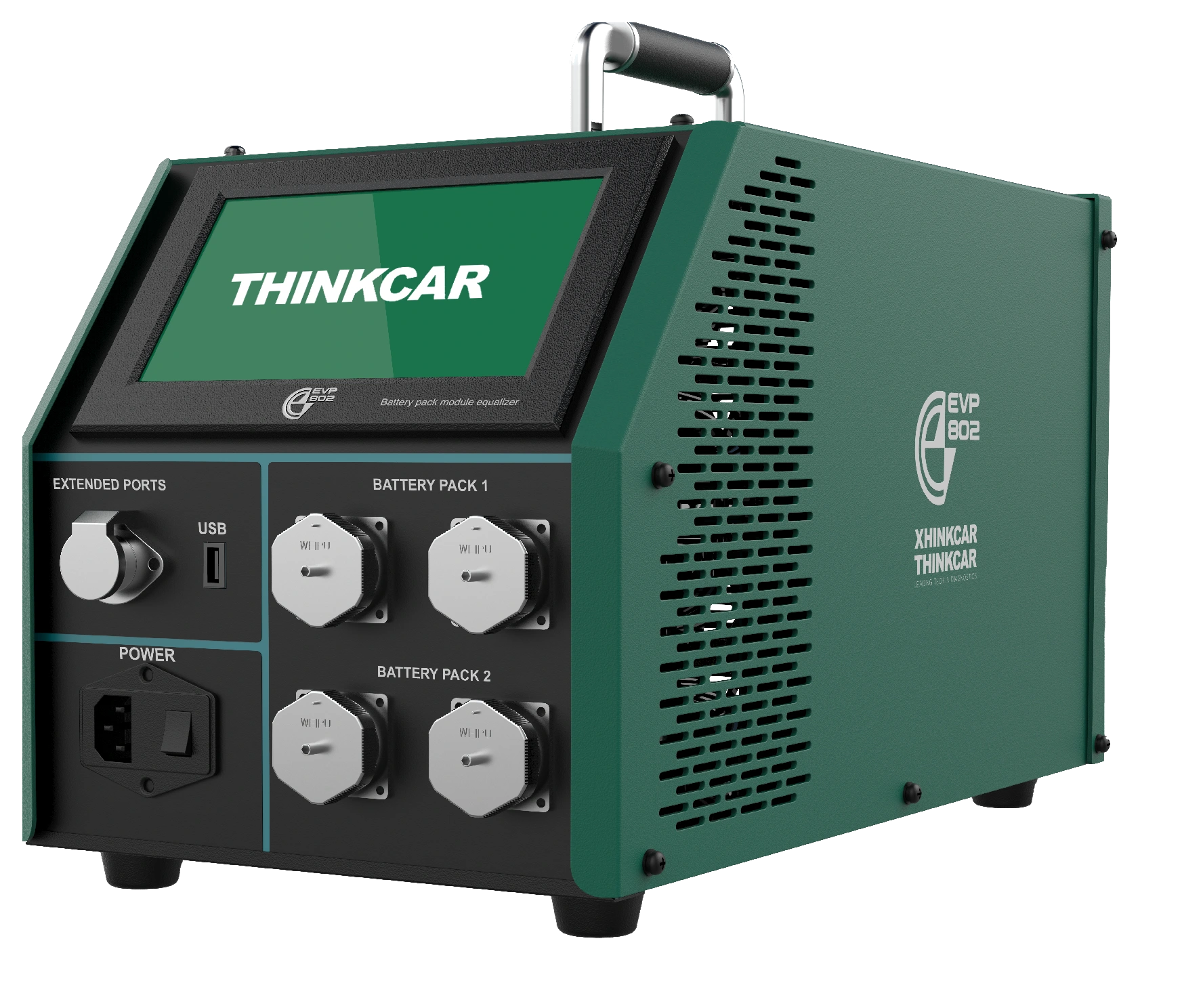

Ön panelde her grup için dengeleme ve sıcaklık örnekleme bağlantıları bulunur. Kılavuz 16 pinli dengeleme ve 24 pinli sıcaklık arayüzlerini ayırır. Soketlerin farklı görevleri vardır; fiziksel olarak benzer kablo doğru kablo sayılmaz.
Hücre bağlantı sırası ve sıcaklık izleme düzeni üretici kılavuzu ile ilgili bataryanın servis prosedüründen takip edilir. Bu sayfa yüksek gerilimli paketin açılması veya hücre uçlarına bağlantı yapılması için uygulama talimatı değildir. İş, eğitimli personel tarafından uygun izolasyon ve koruyucu donanımla yürütülür.
Kısa devre, yanlış polarite ve hasarlı kablo ihtimali kontrol edilmeden teste başlanmaz.
Ürün detayı
Deşarj ısısı ve atölye yerleşimi
Üretici deşarj sırasında bataryadaki enerjinin cihazın yük bölümünde ısıya dönüştüğünü açıklar. Bu nedenle hava akışı, fan bölgesi ve çevredeki malzemeler önemlidir. Çalışma alanı iletken tozdan, aşındırıcı veya patlayıcı gazlardan uzak olmalıdır. Kılavuz çalışma sıcaklığını −5 ile 40 °C arasında verir.
On dört kilogramlık cihazın yerleşeceği yüzey ve taşınma yöntemi buna göre seçilir. Şebeke girişi, topraklama ve tesisat uygunluğu yetkin personelce değerlendirilir. Kılavuzdaki nominal 220 V bağlantı düzeni esas alınır; koruma işlevleri hatalı tesisatı telafi eden bir güvence değildir. Havalandırma açıklıkları çalışma sırasında kapatılmaz.
Ürün detayı
Üretici paketinde hangi bağlantılar yer alır?
Üreticinin kullanım kılavuzundaki standart listede ana cihaz, AC220-10A güç kablosu, iki dengeleme ana kablo grubu, iki dengeleme klips hattı, USB bellek, ürün belgesi ve hızlı başlangıç kılavuzu bulunur. Liste her otomobile özel bütün konnektörlerin dahil olduğu anlamına gelmez. Modülün bağlantı biçimi ayrıca uygun olmalıdır.
Batarya indirme ekipmanı, izolasyon test cihazı, diagnostik tablet ve kişisel koruyucu donanım bu cihazın yerine geçmediği gibi pakete otomatik eklenmiş de değildir. Teslimde kabloların ve bağlantı uçlarının fiziksel durumu incelenir. Eksik veya uyumsuz bağlantı parçaları doğaçlama düzenekle tamamlanmaz.
Ürün detayı
Hücre dengeleyici mi, modül şarj/deşarj cihazı mı?
802 modeli uygun modülün hücreleri arasındaki gerilim farkını yönetmek için seçilir. 902 modeli ise uygun modüllerde DC 2–260 V düzeyinde kontrollü şarj/deşarj ve kapasite incelemesine yönelir. İki ürün aynı soruya aynı yöntemle cevap vermez.
Servisin ihtiyacı hücrelerin birbirine yaklaşması mı, modülün kapasite davranışının ölçülmesi mi, yoksa araçtaki BMS arızasının teşhisi mi olduğunda ekipman seçimi değişir. Bir diagnostik tablet de fiziksel dengeleme yapmaz.
Atölye kurulurken farklı görevler ve güvenli çalışma altyapısı birlikte planlanır; yalnız cihaz numarası büyük olduğu için diğer işlevin de bulunduğu varsayılmaz.
