Ürün bilgisi
Toyota Uyumlu Mini VCI J2534 Arıza Tespit Kablosu ne işe yarar?
Bu kablo, Windows bilgisayar ile Toyota aracın diagnostik soketi arasında iletişim kuran üçüncü taraf bir Mini VCI arayüzüdür. Tek başına arıza tespit yazılımı, lisans veya teknik veri sağlamaz.
J2534 ifadesi, her Toyota modelinde bütün servis ve programlama işlevlerinin açılacağı anlamına gelmez; donanım revizyonu, sürücü, yazılım sürümü, araç protokolü ve kullanıcı yetkisi birlikte çalışmalıdır. Günlük teşhiste ilk amaç cihazın güvenli biçimde tanınması ve düşük riskli okuma testinin tamamlanmasıdır.
ECU yazma, immobilizer, anahtar ve güvenlik işlemleri ise ayrıca yetki, doğru VIM, kararlı güç kaynağı ve kurtarma prosedürü gerektirir.
Ürün detayı
Mini VCI kablo ne işe yarar?
Mini VCI tipi kablo, aracın OBD soketindeki diagnostik hatları USB üzerinden Windows bilgisayara taşır. Uyumlu donanım, sürücü ve lisanslı Toyota yazılımı birlikte çalıştığında desteklenen kontrol üniteleri taranabilir; arıza kodları, canlı değerler ve ECU kimlik bilgileri görüntülenebilir.
Bazı araç ve sistemlerde aktif test, bakım menüsü veya özelleştirme seçenekleri bulunabilir. Bu işlevlerin görünmesi kablo adına göre değil, araçtaki ECU, model yılı, yazılım veri paketi ve kullanıcı yetkisine göre belirlenir. Kablo arızayı kendi başına teşhis etmez; gösterilen kodlar elektriksel ve mekanik ölçümlerle doğrulanmalıdır.
- USB üzerinden PC ile araç arasında diagnostik iletişim
- Desteklenen ECU’larda kod, canlı veri ve kimlik bilgisi
- Yazılımın sunduğu menülerde koşula bağlı test ve özelleştirme
- Sonucun servis dokümanı ve fiziksel ölçümle doğrulanması
Ürün detayı
Mini VCI, J2534 ve Techstream aynı şey değildir
Mini VCI satış adı fiziksel kablo ve içindeki iletişim elektroniğini anlatır. J2534, PC ile araç programlama arayüzü arasındaki iletişim için SAE tarafından tanımlanan bir pass-thru yaklaşımıdır. Techstream veya bölgesel adıyla GTS+, Toyota’nın diagnostik yazılım ortamıdır.
Bir donanımın üzerinde J2534 yazması; resmî Toyota VIM kimliği, güncel sürücü, yazılım lisansı veya bütün protokollerde doğrulanmış uyumluluk sağladığını kanıtlamaz. Bu nedenle donanım, sürücü ve yazılım üç ayrı bileşen olarak kurulup sınanır.
- Mini VCI
- Fiziksel arayüzUSB ile OBD soketi arasında veri taşır.
- J2534
- Pass-thru standardıDesteklenen protokol ve sürücü uygulamasına bağlıdır.
- Techstream/GTS+
- Toyota diagnostik yazılımıLisansı ve erişimi kablodan ayrıdır.
Ürün detayı
Mini VCI Windows kurulumu: adım adım kontrol listesi
Bu ürünün satış kapsamında uzaktan veya yerinde kurulum desteği yoktur; sürücü, Windows ve yazılım kurulumu tamamen kullanıcı sorumluluğundadır. Kuruluma başlamadan önce gönderilen kablonun etiket, donanım revizyonu ve USB donanım kimliği kaydedilir. Sürücü yalnız güvenilir ve doğrulanabilir kaynaktan, tam bu kimliğe uygun olarak kurulmalıdır.
Kablo önce araca bağlanmadan bilgisayara takılır; Windows Aygıt Yöneticisi’nde uyarı simgesi bulunmadığı, bağlantının kopmadığı ve cihazın kararlı biçimde göründüğü kontrol edilir. Ardından kullanıcının yasal Toyota teknik bilgi veya diagnostik aboneliğiyle edindiği yazılım açılır ve VIM/J2534 seçim ekranında doğru arayüz seçilir.
Araçta kontak ve akü gerilimi kontrol edildikten sonra OBD bağlantısı yapılır. İlk test yalnız araç bilgisi okuma, ECU listesi ve sağlık taraması gibi geri döndürülebilir işlemlerle sınırlandırılır. Antivirüsü kapatma, sürücü imzasını kalıcı devre dışı bırakma, crack, loader veya korsan lisans kullanma önerilmez.
- 1. Kablo revizyonunu ve USB donanım kimliğini kaydedin
- 2. Doğru ve güvenilir sürücüyü kurup Aygıt Yöneticisi’ni kontrol edin
- 3. Yasal yazılımda doğru VIM/J2534 arayüzünü seçin
- 4. Araç gerilimini kontrol edip ilk denemeyi yalnız okumayla sınırlayın
- Kurulum ve yazılım desteği satış paketine dahil değildir
Ürün detayı
Satın almadan önce kabul edilen ürün koşulları
Satış paketi yalnızca bir adet fiziksel Mini VCI tipi USB–OBD kablodur. Techstream/GTS+ yazılımı, lisans, aktivasyon, sürücü dosyası, CD, bilgisayar ve kurulum hizmeti verilmez.
Araç, ECU, Windows sürümü ve kablo donanım revizyonu uyumluluğunu kontrol etmek; gerekli yasal yazılım erişimini sağlamak ve kurulumu güvenli biçimde tamamlamak kullanıcıya aittir. Sepette bu ürün için ayrıca açık bir bilgilendirme onayı istenir.
Bu onay, tüketicinin kanuni cayma ve ayıplı mal haklarını ortadan kaldırmaz; teslimat ve iade işlemleri yürürlükteki mevzuat ile yayımlanan teslimat-iade koşullarına göre yürütülür.
- Kurulum, sürücü ve yazılım desteği verilmez
- Araç ve bilgisayar uyumluluğu kullanıcı tarafından doğrulanır
- Korsan yazılım, crack veya lisans paketi sağlanmaz
- Kanuni tüketici hakları saklıdır
Ürün detayı
Araç bağlanmıyor veya VIM görünmüyorsa
Bilgisayar kabloyu görmüyorsa farklı USB portu ve bilinen sağlam bir kablo bağlantısı denenir; Aygıt Yöneticisi’nde VID/PID, sürücü sağlayıcısı ve hata kodu incelenir. Yazılım arayüzü listeliyor fakat aracı tanımıyorsa kontak durumu, OBD soketi beslemesi, sigorta, araç protokolü ve seçilen VIM kontrol edilir.
Başka bir bilgisayar veya bilinen çalışan bir araçla çapraz deneme, sorunun kablo, Windows ya da araç tarafında olduğunu ayırır. Tekrarlayan bağlantı kopması varsa aktif test veya yazma işlemi başlatılmaz.
Destek kaydında Windows sürümü, sürücü sürümü, USB kimliği, araç modeli, üretim yılı ve ekrandaki hata metni bulunmalıdır.
- USB yoksa port, sürücü ve donanım kimliği
- Araç yoksa kontak, soket beslemesi, sigorta ve protokol
- Çapraz testte bilinen çalışan bilgisayar veya araç
- Kararsız bağlantıda yalnız teşhis ve kayıt
Ürün detayı
Arıza kodu ve canlı veriyle ilk teşhis
Araç kabulünde müşteri şikâyeti, uyarı lambaları, önceki onarım ve arızanın oluşma koşulu kaydedilir. İlk bağlantıda bütün erişilebilir kontrol üniteleri taranır ve sonuçlar silinmeden saklanır. Aktif ve geçmiş hata kodları; oluşma zamanı, sayaç ve ilgili canlı değerlerle birlikte okunur.
Örneğin sensör arızası görüldüğünde kablo üzerinden gelen değer, besleme gerilimi, şase, sinyal hattı ve fiziksel ölçümle karşılaştırılır. Kod silme işlemi ancak ilk kayıt alındıktan sonra yapılır. Onarım sonrasında araç yeniden taranır, ilgili canlı değerler karşılaştırılır ve aynı çalışma koşulunda işlev testi uygulanır.
- İlk tam taramayı değiştirmeden saklayın
- Aktif ve geçmiş kodları ayrı değerlendirin
- Canlı veriyi multimetre ve servis verisiyle karşılaştırın
- Onarım sonrası yeniden tarama yapın
Ürün detayı
ECU programlama ve güvenlik işlemlerinin sınırı
Toyota’nın resmî yeniden programlama akışı, uygun yazılım aboneliği yanında onaylı veya doğrulanmış bir J2534 arayüzü ve doğru kalibrasyon dosyası ister. Mini VCI tipi kablolar temel diagnostikte çalışsa bile programlama sırasında bağlantı kararlılığı, protokol uygulaması ve sürücü davranışı yeterli olmayabilir.
Düşük araç gerilimi, USB kesintisi, bilgisayarın uykuya geçmesi veya yanlış dosya kontrol ünitesini kullanılamaz duruma getirebilir. ECU yazma, immobilizer ve anahtar işlemleri için bu kabloya koşulsuz yeterlilik atfedilmez. İşlem yapılacaksa üretici prosedürü, yetki, profesyonel VIM, sabit güç kaynağı, mevcut kalibrasyon kaydı ve kurtarma planı gerekir.
- Programlama için ayrı risk ve donanım değerlendirmesi
- Kararlı araç beslemesi ve adaptöre bağlı bilgisayar
- Doğru kalibrasyon, yetki ve kurtarma prosedürü
- Mini VCI adı programlama yeterliliği garantisi değildir
Ürün detayı
Paket içeriği ve teslimat kontrolü

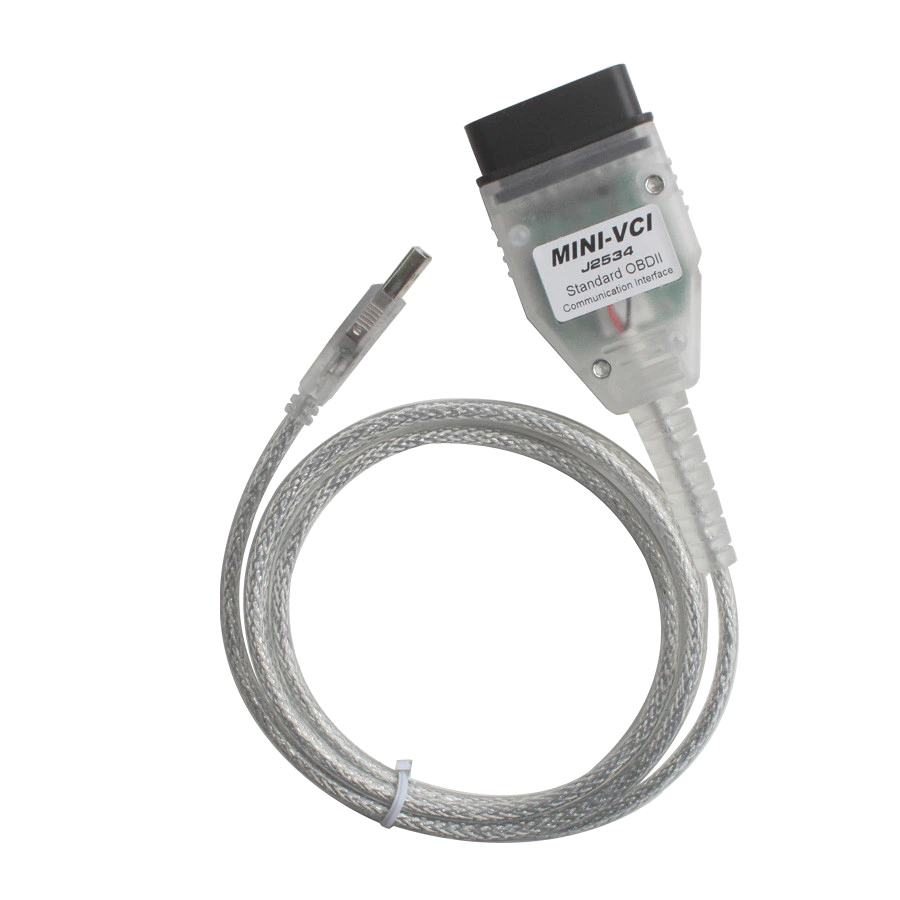

Paket bir adet Mini VCI tipi USB–OBD arayüz kablosu içerir. Bilgisayar, CD, yazılım kurulum belleği, Toyota Techstream/GTS+ lisansı, çevrim içi hesap ve programlama güç kaynağı dahil değildir. Teslimatta USB ve OBD uçları, kablo izolasyonu, gövde birleşimleri ve pinler fiziksel hasar açısından incelenir.
Görseldeki ürünle gelen birimin gövde ve bağlantı düzeni karşılaştırılır. Donanım etiketi ve USB kimliği kaydedildikten sonra masaüstü tanıma testi yapılır; araç üzerinde ilk test yalnız okuma işlemidir.
- 1 adet fiziksel Mini VCI tipi USB–OBD kablo
- CD, yazılım, lisans ve bilgisayar dahil değildir
- Kablo, gövde, pin ve USB kimliği kontrolü
- Teslimatta düşük riskli bağlantı testi
