Delphi DS150E Uyumlu OBD2 Ana Kablo

Ürün detayı

Kırmızı OBD2 uç ve VCI konnektörü

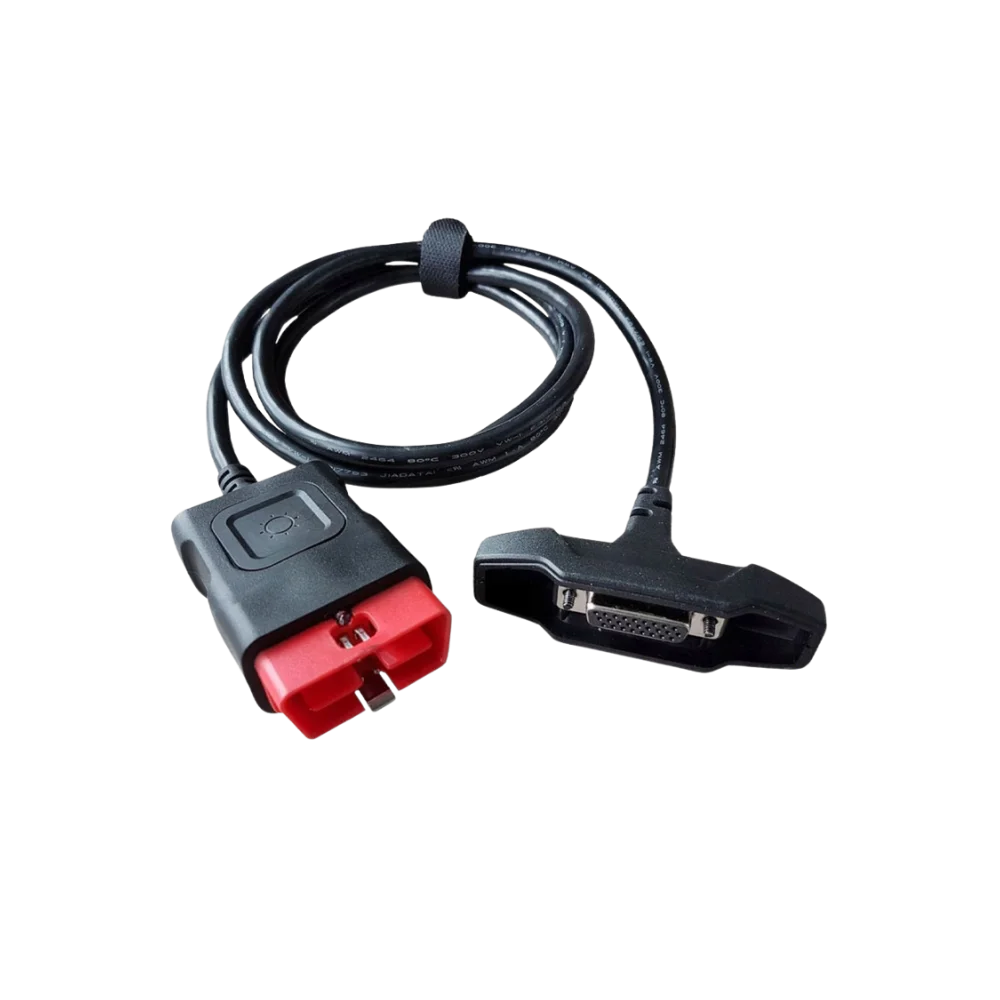

Üç gerçek ürün fotoğrafı kırmızı gövdeli 16 pin araç konnektörünü, siyah kabloyu ve cihaz tarafındaki metal sabitleme noktalarını gösterir. Kablo içinde hangi hatların bağlı olduğu yalnız fotoğraftan doğrulanamaz.

• 16 pin kırmızı OBD2 araç ucu
• VCI tarafı sabitlemeli konnektör
• Tek parça siyah kablo

Ürün detayı

DS150E ile bağlantı öncesi kontrol

Delphi resmî kaynakları gerçek ve resmî olmayan DS150E donanımlarının farklı olabileceğini belirtir. Cihazın dış görünümüne güvenmek yerine konnektör gövdesi, vida aralığı, pin dizilimi ve mevcut kablo karşılaştırılmalıdır.

• Kırmızı OBD2 ucun trapez yönünü inceleyin
• Metal cihaz fişindeki vida ve pinleri eşleştirin
• Hasarlı pin bulunan kabloyu araca takmayın

Ürün detayı

Satış kapsamı

Kutuda bir adet OBD2 ana kablo bulunur. DS150E cihazı, bilgisayar bağlantı kablosu, yazılım, aktivasyon, güncelleme ve araç adaptörleri dahil değildir.

Ürün detayı

Teslimat kontrolü ve kabloyu koruma

Ürün teslim alındığında kırmızı OBD2 gövde, siyah kablo dış kılıfı, metal cihaz fişi ve iki vida ayrı ayrı incelenir. Pinler aynı yükseklikte görünmeli; metal fiş eğilmiş, plastik parça çatlamış veya kablo konnektörden ayrılmış olmamalıdır.

İlk denemeden önce eski kabloyla uç yönleri karşılaştırılır ve cihaz kapalı tutulur. Kullanım sırasında kablo, OBD soketinden gövdesi tutularak çıkarılır; kablodan çekilmez. Sıkı sarma, ezilme ve sıcak motor parçalarına temas iç iletkenleri zedeleyebilir.

DS150E arayüzü çantaya kaldırılırken kablo cihazdan ayrılmalı ve geniş bir halka biçiminde saklanmalıdır. Fiziksel bakım, yazılım veya araç kapsamı sağlamaz; yalnız bağlantı parçasının korunmasına yardım eder.

Ürün detayı

Senaryo: Kırmızı OBD2 ucun araç soketiyle eşleştirilmesi

DS150E tipi cihazın mevcut kablosu kayıpsa yalnız cihaz adına bakarak sipariş verilmez. Önce arayüz tarafındaki metal fişin pin sırası ve iki sabitleme vidasının aralığı fotoğraflarla karşılaştırılır. Araç tarafındaki kırmızı trapez gövdenin yönü, 16 pin yuvaları ve gerilim koruyucu bölümü incelenir.

Yeni kablo, kontak kapalıyken zorlamadan takılmalı; fiş tam oturmuyorsa bağlantı denenmemelidir. Kontak açıldığında cihazın besleme durumu gözlenir ve ilk test olarak kimlik ya da hata kodu okuma seçilir. Bağlantı sırasında kabloyu çekmek veya keskin biçimde bükmek, kalıplı konnektörde görünmeyen iletken hasarına neden olabileceği için kaçınılmalıdır.

Ürün detayı

Senaryo: Delphi uyumlu cihazda aralıklı iletişim arızası

Araç taraması sırasında bazı kontrol üniteleri görünüp bazıları kayboluyorsa sorun hemen kabloya bağlanmaz. Aynı araç soketinde başka bir uyumlu cihaz denenir; ardından aynı DS150E tipi arayüz sağlam olduğu bilinen başka araçta kontrol edilir.

Kırmızı OBD2 uçtaki geri kaçmış pinler, metal cihaz fişindeki eğilme ve vida gevşekliği not edilir. Yeni kabloyla sonuç değişmiyorsa arayüzün iç donanımı, USB/Bluetooth bağlantısı, yazılım sürümü ve araçtaki haberleşme hatları incelenmelidir.

Programlama gibi kesintiye duyarlı işlemler ancak okuma testleri birkaç kez kararlı tamamlandıktan ve araç aküsü desteklendiğinde düşünülmelidir.
