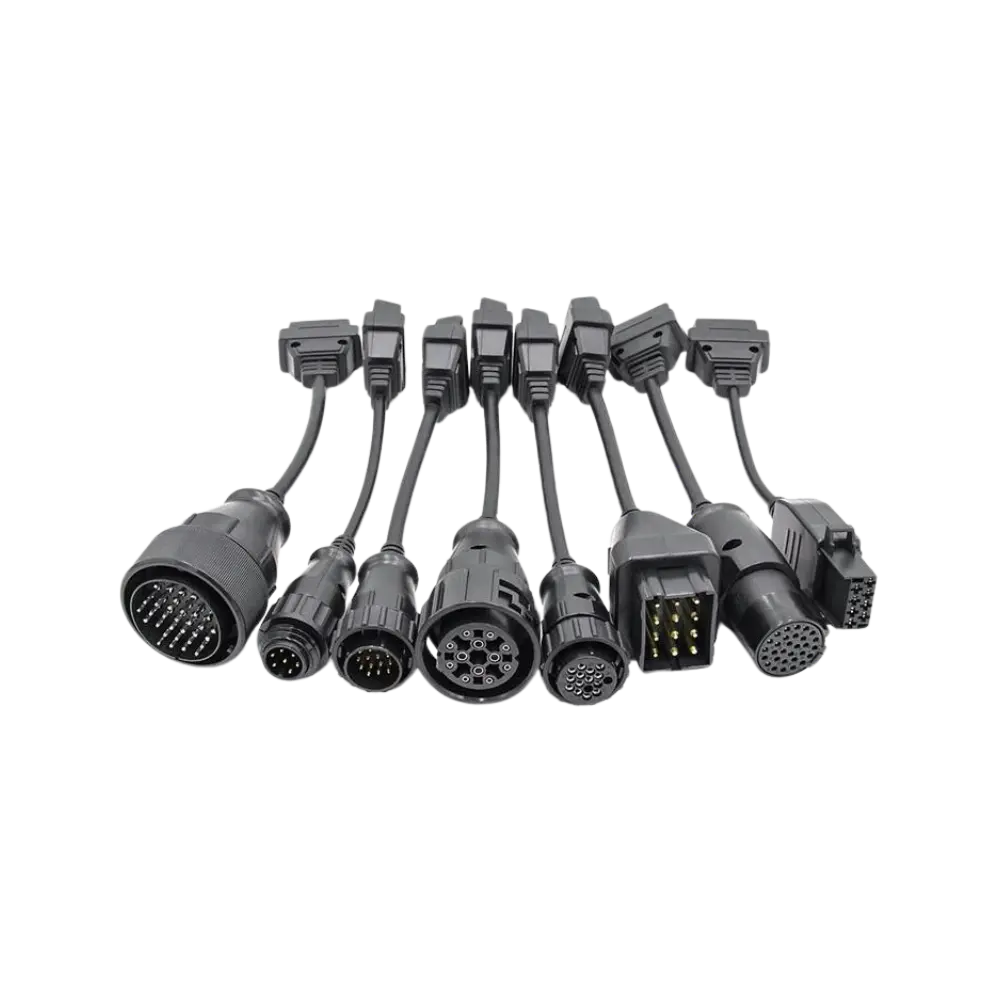

Yuvarlak ve dikdörtgen ağır vasıta adaptörlerinin toplu görünümü.
Yuvarlak ve dikdörtgen ağır vasıta adaptörlerinin toplu görünümü.Farklı araç soketlerine yönelik adaptörlerin alternatif dizilimi.Konnektör gövdeleri ve kablo uzunlukları önden görülür.Adaptör uçlarının karşı açıdan ürün görünümü.
Universal · OBD kablolar
Ağır Vasıta OBD Kablo Seti
Kamyon ve otobüs diagnostik bağlantılarında kullanılan farklı yuvarlak ve dikdörtgen soketli fiziksel adaptör kablolarından oluşan set.
Aracın marka, model, yıl ve fiziksel diagnostik soketini; kullanılacak VCI kablo girişini ve cihazın 12/24 V uygunluğunu siparişten önce doğrulayın.
Ürün bilgisi
Ağır Vasıta OBD Kablo Seti ne işe yarar?
Bu ürün bir diagnostik cihaz değil, farklı ağır vasıta soketlerini uyumlu ana cihazın bağlantısına taşıyan adaptör setidir. Dört kaynak fotoğraf setin fiziksel biçimini gösterir; marka bazlı kablo adedi ve kesin pin eşlemesi teslim edilen setle ayrıca doğrulanır.
Bu ürünü ne için alırsınız?
Farklı kamyon ve otobüs soketleriyle çalışan servisler
Uyumlu ağır vasıta VCI donanımı bulunan kullanıcılar
Fiziksel soketi önceden doğrulayabilen teknisyenler
Bağlantı kablosu özellikleri
Teslim edilen adaptör adedi
Araç ve VCI tarafı soketler
12/24 V cihaz uygunluğu
Yazılım ve marka kapsamı
Fiziksel bağlantı kapsamı
Ağır Vasıta OBD Kablo Seti hangi araç ve cihazlarla kullanılır?
Kablo, adaptör veya haberleşme modülünün araca bağlanması, aracın yazılım tarafından desteklendiğini kanıtlamaz. Fiziksel konnektör, pin düzeni, ana cihaz ve araç yazılımı aynı anda uyumlu olmalıdır.
Marka kapsamı
Kabloya özgü sabit marka listesi yoktur; uyumlu ana cihaz ve araç soketi esas alınır.
Model kapsamı
Araç modeli ve model yılı, ana cihazın güncel kapsam listesinde ayrıca doğrulanır.
Ana cihaz
Ürün adında ve teknik kaynakta belirtilen VCI, tablet veya diagnostik arayüz
Fiziksel kontrol
Teslim edilen adaptör adedi, Araç ve VCI tarafı soketler, 12/24 V cihaz uygunluğu, Yazılım ve marka kapsamı
Bu ürün ana cihaza yeni yazılım, lisans veya servis işlevi eklemez.
Pin yapısı doğrulanmadan zorlanarak bağlantı yapılmaz.
Sette görülen yuvarlak ve dikdörtgen araç soketleri; uyumluluk soket ve ana cihaz bazında doğrulanır.
Gerçek ürün görselleri birden fazla yuvarlak ve dikdörtgen ağır vasıta konnektörünü, kısa adaptör kablolarını ve ortak cihaz tarafı bağlantılarını gösterir. Görseldeki düzen, her kablonun bütün markalarla çalıştığı anlamına gelmez.
Farklı çaplarda yuvarlak soketler
Dikdörtgen diagnostik konnektörleri
Kısa adaptör kablo gövdeleri
Ürün detayı
12/24 V ve ana cihaz gereksinimi
Kamyon ve otobüslerde 24 V elektrik sistemi yaygındır. Kablo gerilimi düşürmez veya cihazı 24 V uyumlu hâle getirmez. Kullanılan VCI’nin desteklediği gerilim, haberleşme protokolü ve yazılım paketi üretici belgesi üzerinden kontrol edilmelidir.
Ana cihazın 24 V uygunluğu
Doğru fiziksel soket
Araç markası ve sistem kapsamı
Kablo pin eşleşmesi
Ürün detayı
Teslimatta adaptörleri nasıl kontrol etmelisiniz?
Teslimatta adaptör gövdelerini, pinleri ve ortak cihaz tarafı uçlarını galeriyle karşılaştırın.
Sipariş tesliminde adaptör adedi, her konnektörün gövdesi, pinleri ve etiketleri galeriyle karşılaştırılır. Eksik veya farklı parça varsa araca enerji vermeden fotoğrafla kayıt altına alınır. Yazılım, VCI ve bilgisayar setin parçası değildir.
Ürün detayı
Adaptörlerin etiketlenmesi ve güvenli saklanması
Her adaptör kullanımdan sonra kendi numarası veya soket tanımıyla etiketlenmeli, pinleri açıkta kalmayacak ayrı bölmede saklanmalıdır. Yağ, fren temizleyici ve basınçlı metal parçacıkları konnektörlerden uzak tutulur. Kablolar dar halka hâlinde bağlanmaz; ağır fişler kablo gövdesine yük bindirmeyecek biçimde yerleştirilir.
Böylece benzer yuvarlak soketlerin karışması ve saha kullanımında yanlış adaptör seçimi azalır.
Ürün detayı
Senaryo: Kamyonun soketine uygun adaptörü seçme
Araç kabulünde önce marka, model, üretim yılı ve motor bilgisi kaydedilir; ardından diagnostik soketin konumu bulunup kapağı açılır. Yuvarlak soketlerin dış çapı, anahtar kanalı ve pin dizilimi birbirine benzeyebildiği için yalnız marka logosuna göre adaptör seçilmez.
Set içindeki aday kablo, enerji verilmeden soketin önünde hizalanır; zorlanmadan ve boşluksuz oturması beklenir. Ana cihazın 24 V girişe uygun olduğu ve ilgili araç ailesini yazılımda desteklediği belgelenir. Doğru adaptör takıldıktan sonra ilk işlem kontrol ünitesi listesini okumaktır.
Besleme, CAN hattı veya pin yönü şüpheliyse adaptör değiştirilmeden önce elektrik şeması kontrol edilir.
Ürün detayı
Senaryo: Çoklu kablo setini teslim alıp envantere kaydetme
Set servise geldiğinde toplu fotoğrafla yetinilmez. Her adaptör ayrı ayrı numaralandırılır; araç tarafı soketinin ön ve yan görünümü, cihaz tarafı bağlantısı, etiket ve kablo gövdesi kayda alınır. Galerideki dört açı teslim edilen fiziksel parçalarla karşılaştırılır.
Çatlak gövde, eğilmiş pin veya gevşek kablo rakoru varsa o parça kullanılmadan ayrılır. Hangi adaptörün hangi araçta başarıyla denendiği servis envanterine eklenir; bu kayıt gelecekte yanlış kablo takılmasını azaltır.
Set, desteklenmeyen bir binek araç VCI’sini ağır vasıta cihazına dönüştürmediği için ana cihazın gerilim ve protokol sınırları her iş emrinde ayrıca görünür tutulur.
Ağır Vasıta OBD Kablo Seti hakkında sık sorulanlar
Bu kablo seti tek başına kamyon arızası okur mu?
Hayır. Uyumlu 12/24 V ağır vasıta VCI donanımı, yazılım/lisans ve araç kapsamı gerekir.
Bütün kamyon markalarında çalışır mı?
Hayır. Fiziksel soket, pin düzeni, araç sistemi, ana cihaz ve yazılım desteği marka-model bazında değişir.
Sette kaç adaptör var?
Görseller farklı adaptörleri gösterir; ancak varyantlar değişebileceği için kesin adet sipariş kaydında ve sevk öncesi kontrolde teyit edilmelidir. Görselde görünmeyen bir parça varmış gibi kabul edilmez.
24 V araca doğrudan bağlanabilir mi?
Yalnız kullanılan VCI ve seçilen adaptör 24 V sistem için uygun olduğunda bağlanmalıdır. Kablo seti tek başına gerilim dönüştürmez veya cihazı korumaz.
Setin içinde ağır vasıta yazılımı bulunur mu?
Hayır. Satış kablo/adaptör setidir; diagnostik arayüz, bilgisayar, yazılım lisansı ve marka kapsamı ayrıca gerekir.
