Mercedes XENTRY VCI C6 16 Pin OBD2 Kablosu

Ürün detayı

Orijinal Bosch ve uyumlu kablo aynı ürün değildir

Orijinal Bosch seçeneği, XENTRY Diagnosis VCI için Mercedes-Benz tarafından listelenen 16 pin OBD bağlantı kablosudur. Resmî XENTRY Shop kaydında ürün numarası 6511251799 olarak verilir. Uyumlu varyant için Mercedes-Benz veya Bosch üretimi, resmî parça numarası, logo ya da yetkili servis parçası iddiası verilmez.

Müşteri sepete eklemeden önce varyant adını, açıklamasını ve fiyatını ayrı ayrı görür.

Ürün detayı

Resmî ürün kimliği ve bağlantı görevi

Mercedes-Benz XENTRY Shop, 6511251799 numaralı ürünü XENTRY Diagnosis VCI ile araç arasında bağlantı kuran 16 pin OBD adaptör kablosu olarak tanımlar. Aynı kayıt XENTRY Diagnosis Kit 3, Kit 4, Kit 4 Scope, Kit 5, Kit 5 Scope ve XENTRY Diagnosis VCI uyumluluğunu listeler.

Bu uyumluluk, kablonun tek başına teşhis yaptığı anlamına gelmez: VCI donanımı, uygun araç, yasal XENTRY ortamı ve gerekli kullanıcı yetkisi ayrıca gerekir. Bosch 1699200142 referansı profesyonel yedek parça satıcılarında XENTRY VCI C6 ana OBD kablosu için kullanılır; siparişte fiziksel etiket ve tedarik kaydı esas alınır.

• Mercedes-Benz ürün numarası: 6511251799
• Bosch pazar referansı: 1699200142
• Araç tarafı: standart biçimli 16 pin OBD2 konnektör
• Cihaz tarafı: sabitlemeli 26 pin D-sub konnektör

Ürün detayı

Galeride hangi varyant gösteriliyor?

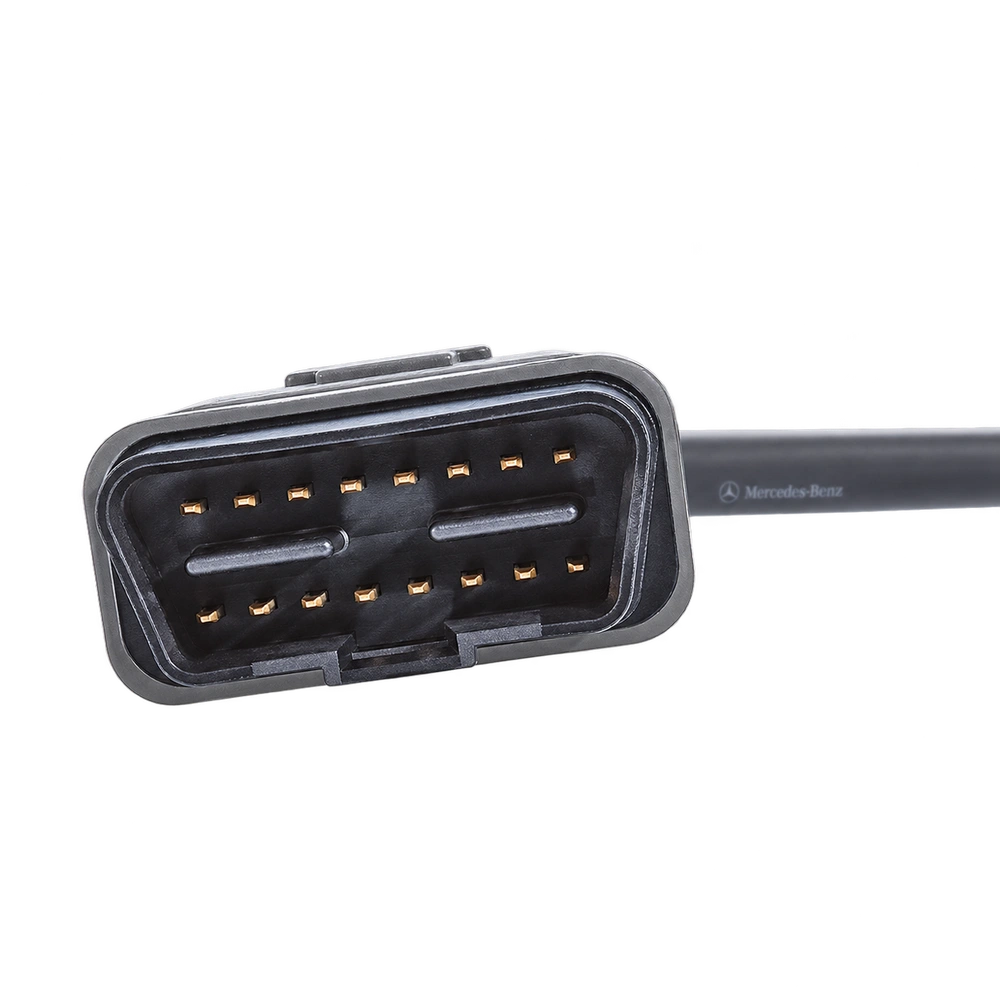

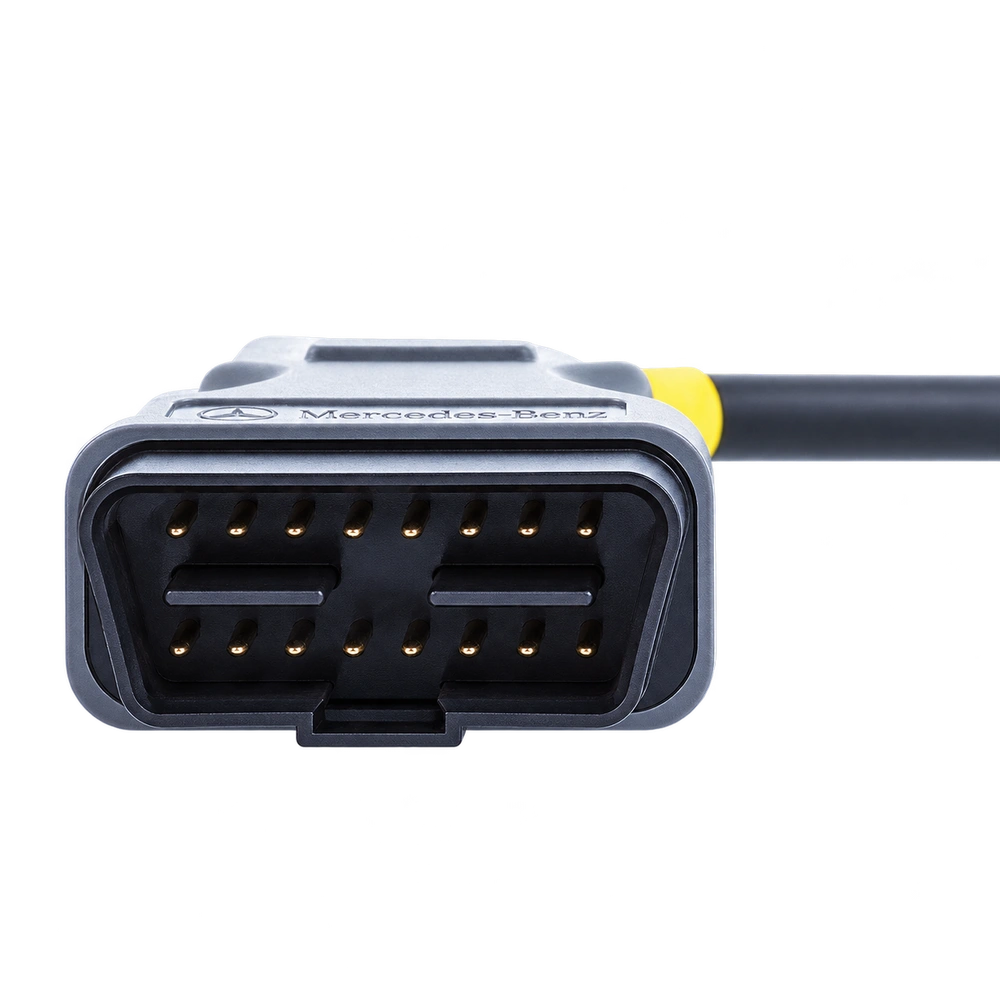

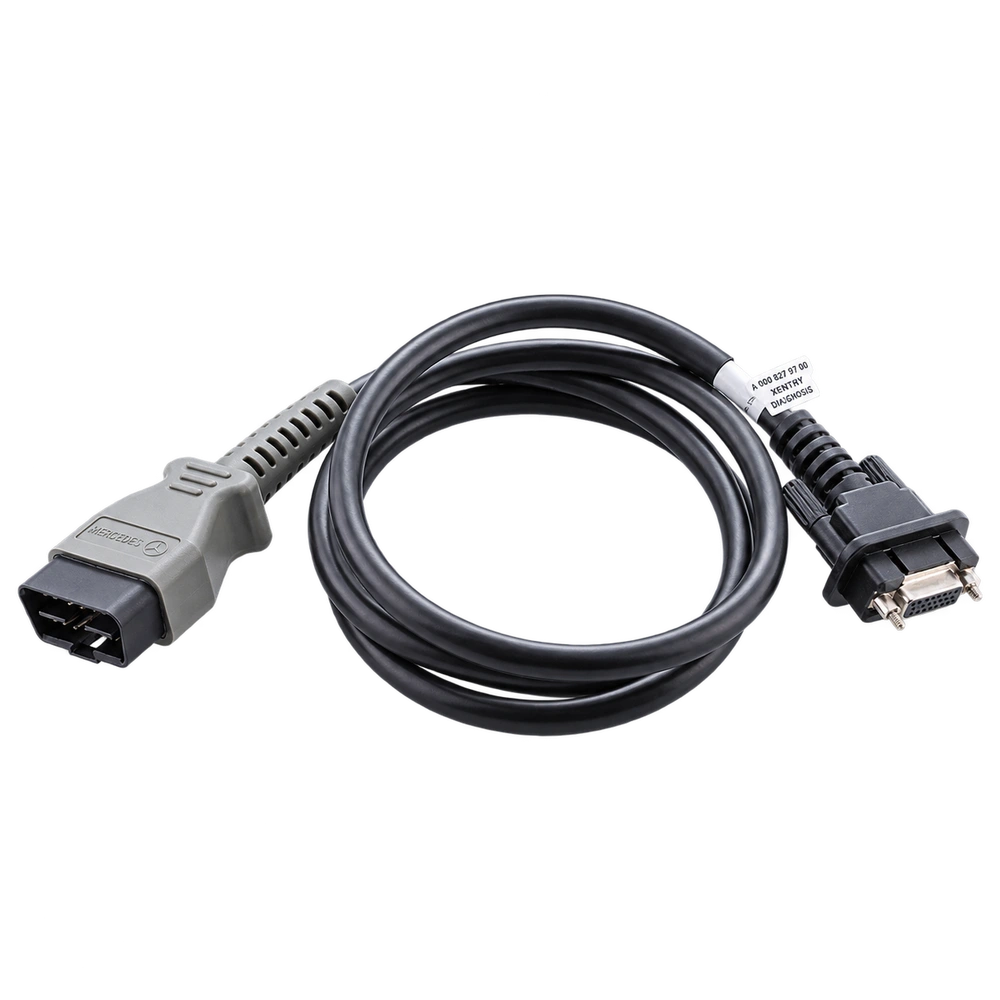

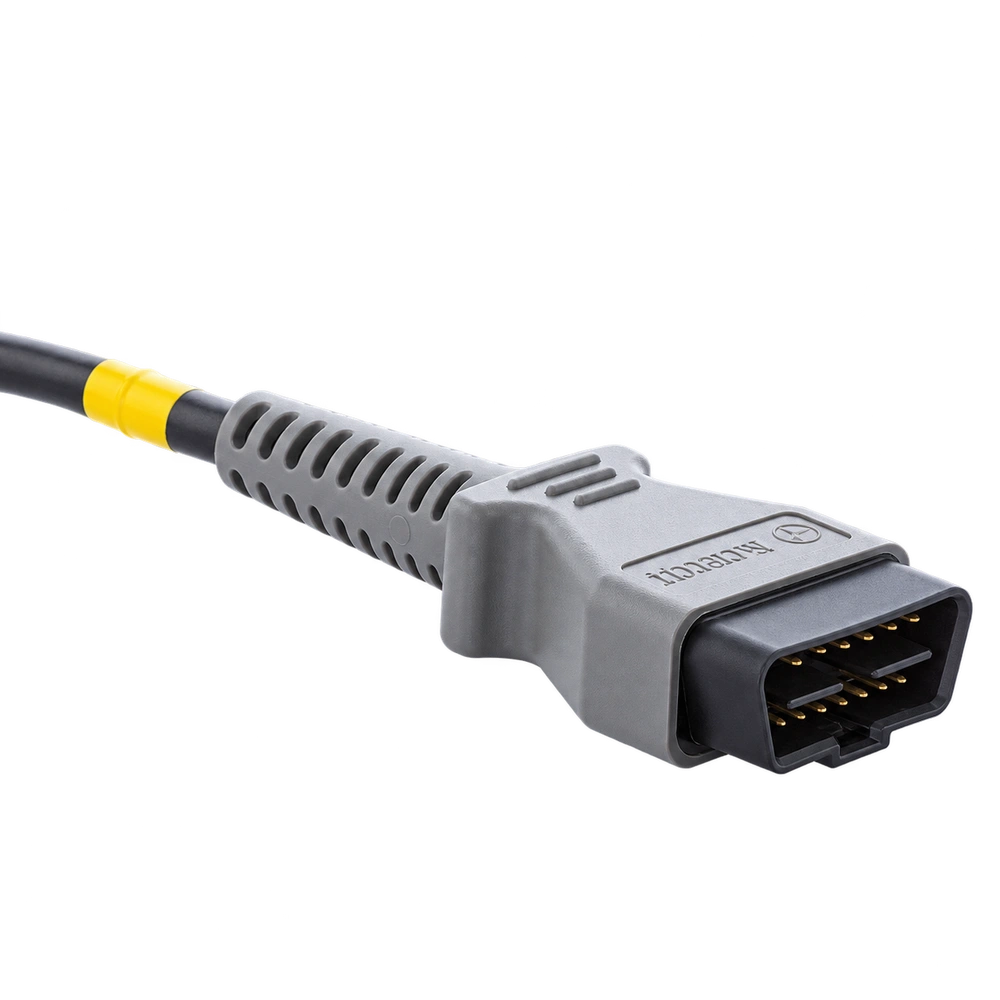

Galerideki altı şeffaf ürün fotoğrafı Mercedes-Benz’in resmî Orijinal Bosch kablo görselleridir. Bu fotoğraflardaki Mercedes-Benz işareti, kalıplı gri konnektör gövdesi, etiket ve pin detayları yalnız Orijinal Bosch seçeneğini temsil eder.

Uyumlu Kablo seçeneği aynı 16 pin OBD2 ve 26 pin VCI bağlantı düzenine sahip muadil üründür; gövde rengi, logo, etiket, kalıp izi ve kablo üzerindeki yazılar üretim partisine göre farklı olabilir.

Uyumlu seçeneği satın alan müşteri, galerideki marka ve parça numarası işaretlerini teslimat kapsamı olarak kabul etmemelidir.

• Resmî galeri yalnız Orijinal Bosch varyantını gösterir
• Uyumlu varyantta Bosch/Mercedes logosu beklenmemelidir
• Konnektör tipi sipariş öncesinde mevcut kabloyla karşılaştırılmalıdır

Ürün detayı

C6 kablosu nasıl doğru seçilir?

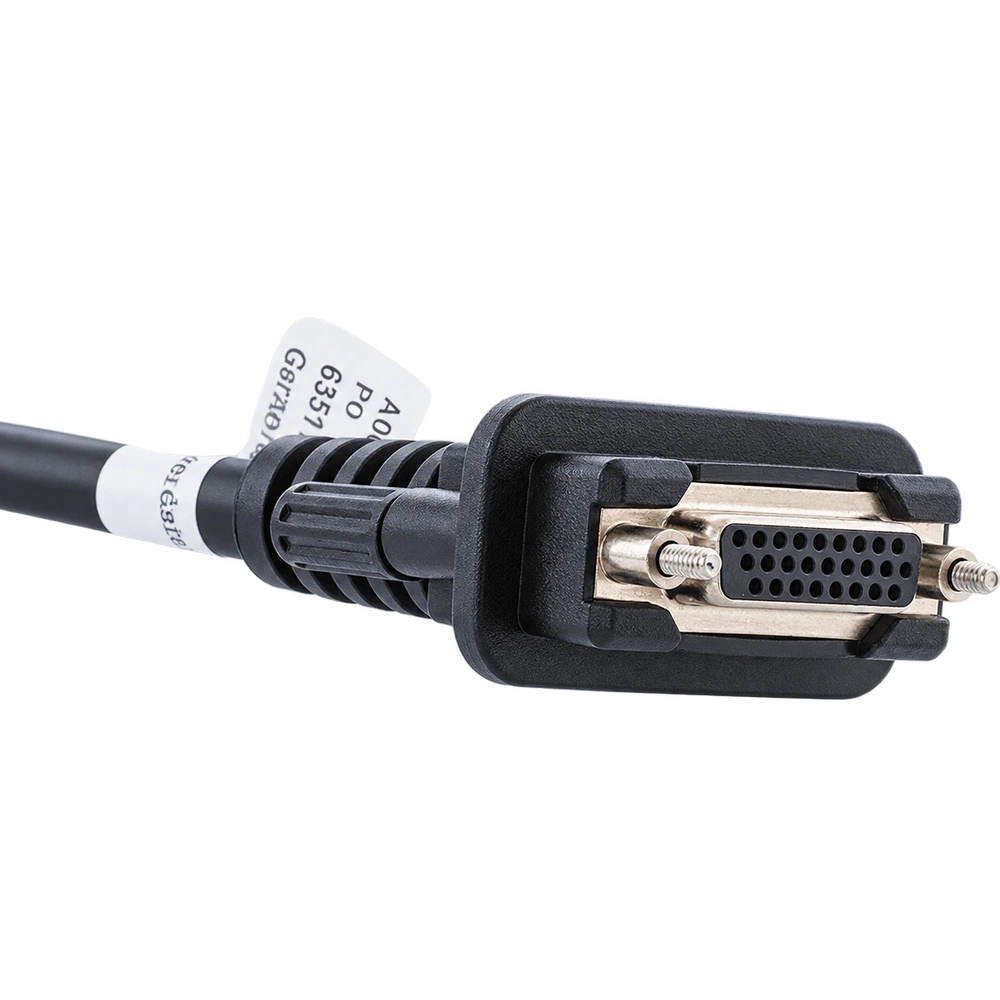

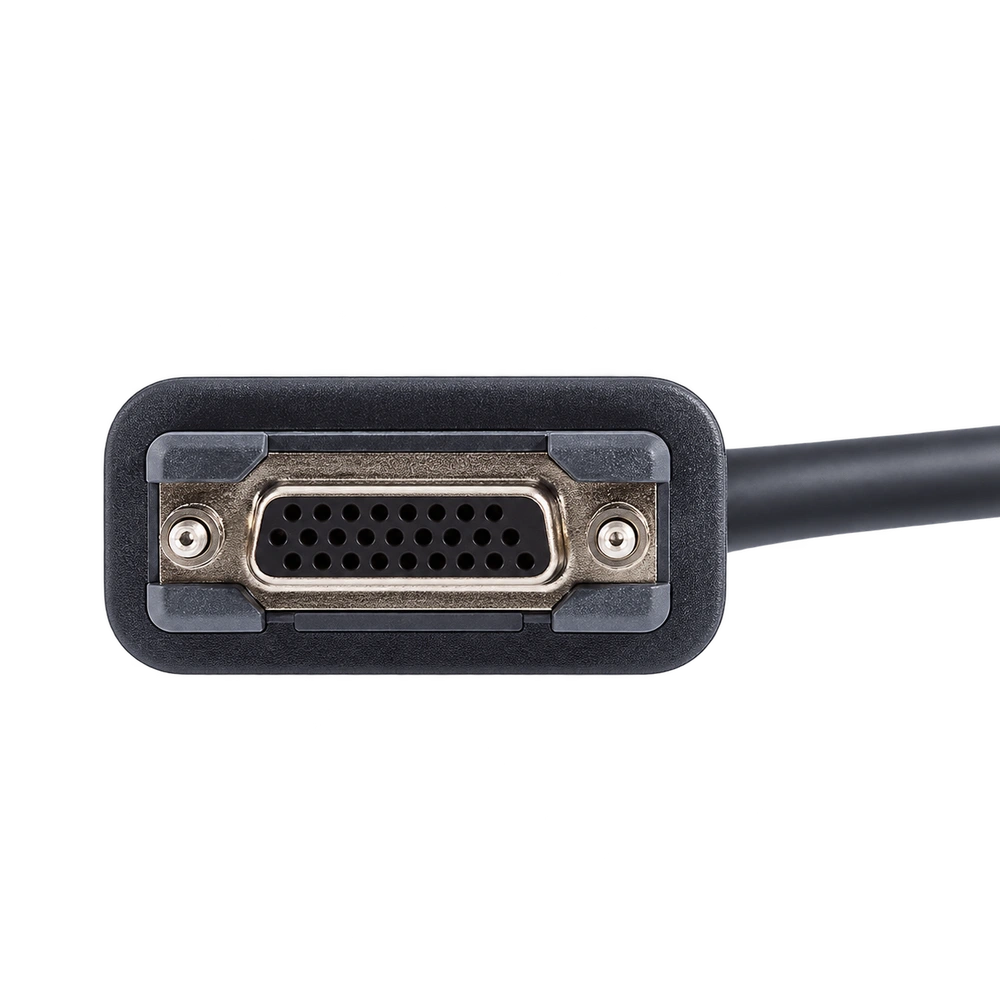

C6 adı piyasada farklı donanımlar için kullanılabildiğinden yalnız ürün adına göre sipariş verilmemelidir. XENTRY Diagnosis VCI tarafında iki sabitleme vidası bulunan 26 pin D-sub giriş, araç tarafında ise 16 pin OBD2 konnektör bulunmalıdır.

SD Connect C4 ve C5 ana kablolarında görülen yuvarlak çok pinli cihaz ucu bu ürünle aynı değildir. Mevcut kablodaki pin sayısı, vida mesafesi, anahtar yapısı ve VCI üzerindeki giriş galerideki yakın planlarla karşılaştırılır. Konnektör tam oturmuyor veya vidalar hizalanmıyorsa zorlanmaz.

• Cihaz ucundaki 26 temas noktasını ve iki sabitleme vidasını kontrol edin
• 16 pin OBD2 gövdesinin yönünü ve temaslarını karşılaştırın
• Yuvarlak C4/C5 kablosuyla karıştırmayın

Ürün detayı

Kablo ne yapar, ne yapmaz?

Ana OBD kablosu araçtaki diagnostik soket ile XENTRY Diagnosis VCI arasında fiziksel veri ve besleme bağlantısını taşır. Kablo, VCI donanımında bulunmayan bir protokolü eklemez; yazılım lisansı, StartKey, çevrim içi kodlama yetkisi veya araç kapsamı sağlamaz.

DoIP gibi iletişim yetenekleri yalnız kablo başlığına bakılarak garanti edilemez; VCI donanımı, araç mimarisi, XENTRY sürümü ve yetki ayrı ayrı doğrulanmalıdır. Programlama veya kodlama sırasında araç beslemesi, bağlantı kararlılığı ve üretici prosedürü ayrıca korunmalıdır.

• Paket yalnız seçilen bir adet fiziksel OBD kablosudur
• VCI, bilgisayar, USB kablosu, yazılım ve kurulum dahil değildir
• Kablo tek başına araç veya işlem desteği oluşturmaz

Ürün detayı

Teslim alırken varyantı ve konnektörleri doğrulayın

Sipariş paketini açarken sepet ve fatura satırındaki varyant adı kontrol edilir. Orijinal Bosch seçeneğinde ürün kimliği, tedarik kaydı, konnektör kalıbı ve etiket bilgileri birlikte incelenir; yalnız gri renk veya Mercedes yıldızı orijinallik kanıtı sayılmaz.

Uyumlu seçenekte ise siparişin muadil ürün olduğu, iki konnektörün sağlam ve doğru tipte bulunduğu doğrulanır. Her iki varyantta da eğilmiş veya geri kaçmış pin, çatlak gövde, gevşek kablo rakoru ya da hasarlı vida görülürse araç üzerinde kullanılmadan önce destek kaydı açılır.

• Fatura satırında Orijinal Bosch veya Uyumlu Kablo yazdığını kontrol edin
• OBD ve VCI uçlarını ilk bağlantıdan önce fotoğraflayın
• Hasarlı veya hizalanmayan konnektörü zorlamayın

Ürün detayı

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli ile ana cihaz ile araç soketi arasında bağlantı kurma

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli kullanılmadan önce ana cihaz ve araç tarafındaki konnektörler karşılaştırılır. Ana cihaz modeli, iki konnektör ve pin düzeni bağlantı kablosu etiketiyle eşleştirilir. Bağlantı kablosu üzerinde eğilmiş pin, çatlak kılıf veya gevşek konnektör bulunuyorsa servis bağlantısı kurulmaz.

Bağlantı kablosu zorlanmadan takıldıktan sonra kısa bir okuma testi yapılır. Haberleşme sonucu bağlantı kablosu ile kullanılan cihaz ve araç soketi belirtilerek kaydedilir.

• İki konnektörü ve pinleri karşılaştır
• 26 pin D-sub cihaz konnektörü bilgisini doğrula
• Kabloyu zorlamadan bağla
• Kısa haberleşme testi yap

Ürün detayı

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli ile haberleşme sorununda kablo ve pinleri kontrol etme

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli ile haberleşme kurulamadığında önce araç soketindeki güç ve ana cihazın çalıştığı doğrulanır. Bağlantı kablosu üzerindeki pinler, kablo kılıfı ve konnektör yönü yeniden incelenir. Bağlantı kablosu, uyumlu olduğu bilinen bir cihaz veya araç bağlantısında kısa karşılaştırma testine alınır.

Ana cihaz modeli, araç soketi ve konnektör yapısı doğru olduğu hâlde bağlantı kablosu iletişim kuramıyorsa hata ekranı ile iki konnektörün fotoğrafı servis kaydına eklenir. İş sonunda bağlantı kablosu, konnektör gövdesinden tutularak sökülür ve keskin açıyla sarılmadan saklanır.

• Araç soketindeki gücü kontrol et
• Kablo kılıfı ve pinleri incele
• Bilinen bağlantıda karşılaştırma testi yap
• Hata ekranı ile bağlantıyı kaydet

Ürün detayı

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli hangi yakın ürünlerle karşılaştırılır?

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli ile Autocom CDP+ Uyumlu OBD2 Ana Kablo, Delphi DS150E Uyumlu OBD2 Ana Kablo, Ford VCM II Uyumlu OBD2 Ana Kablo ve Opel / GM MDI Uyumlu OBD2 Ana Kablo arasındaki seçim, desteklenen işlev, bağlantı ve paket farklarına göre yapılır.

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli karşılaştırmasında VCI ana kabloları, Mercedes C4/C5 ve XENTRY VCI C6 bağlantıları, 38 pin araç adaptörü ve ağır vasıta soket seti farklı fiziksel görevler üstlenir.

Aynı görünen 16 pin OBD ucu, cihaz tarafındaki konnektör ve pin yapısının da aynı olduğu anlamına gelmez. Mercedes XENTRY VCI C6 16 Pin OBD2 modeli uyumlu ana cihaz ile araç veya modül arasındaki fiziksel haberleşme hattını kurar.

26 pin D-sub cihaz konnektörü, 16 pin OBD2 araç konnektörü, seçilen varyantın marka ve parça numarası ile C4/C5 yuvarlak soketli kablodan farklı olduğu yanında konnektör tipi, pin düzeni ve kablo uzunluğu karşılaştırılır.

Autocom CDP+ Uyumlu OBD2 Ana Kablo, Delphi DS150E Uyumlu OBD2 Ana Kablo, Ford VCM II Uyumlu OBD2 Ana Kablo ve Opel / GM MDI Uyumlu OBD2 Ana Kablo farklı araç soketi veya servis bağlantısı için hazırlanmış olabilir.

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli yalnız fiziksel bağlantı görevini yerine getirir; ana cihazın yazılımına araç markası ya da servis fonksiyonu eklemez.

• Autocom CDP+ Uyumlu OBD2 Ana Kablo: CDP+ tipi VCI kablo yenileme ve 16 pin OBD2 araç bağlantısı
• Delphi DS150E Uyumlu OBD2 Ana Kablo: DS150E tipi VCI kablo yenileme ve 16 pin OBD2 araç bağlantısı
• Ford VCM II Uyumlu OBD2 Ana Kablo: VCM II kablo yenileme ve 16 pin OBD2 araç bağlantısı
• Opel / GM MDI Uyumlu OBD2 Ana Kablo: MDI ana kablo yenileme ve 16 pin OBD2 araç bağlantısı

Ürün detayı

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli paket ve bağlantı bilgileri

Mercedes XENTRY VCI C6 16 Pin OBD2 modeli paketi yalnız kutu içeriğinde adı ve adedi belirtilen kablo veya adaptörleri kapsar. 26 pin D-sub cihaz konnektörü, 16 pin OBD2 araç konnektörü ile seçilen varyantın marka ve parça numarası ürün tesliminde fiziksel parçayla karşılaştırılır.

Pakette diagnostik tablet veya araç yazılımı bulunduğu varsayılmaz. Mercedes XENTRY VCI C6 16 Pin OBD2 modeli bir ana cihaz gerektiriyorsa uyumlu cihaz ailesi ayrıca belirtilir. Mercedes XENTRY VCI C6 16 Pin OBD2 modeli için garanti yalnız satın alınan fiziksel ürün ve açıklanan koşullar kapsamında geçerlidir.

• Mercedes XENTRY VCI C6 16 Pin OBD2 modeli fiziksel bağlantı parçası
• Konnektör ve pin yapısı
• Adet ve varsa kablo uzunluğu
• Uyumlu ana cihaz ailesi
